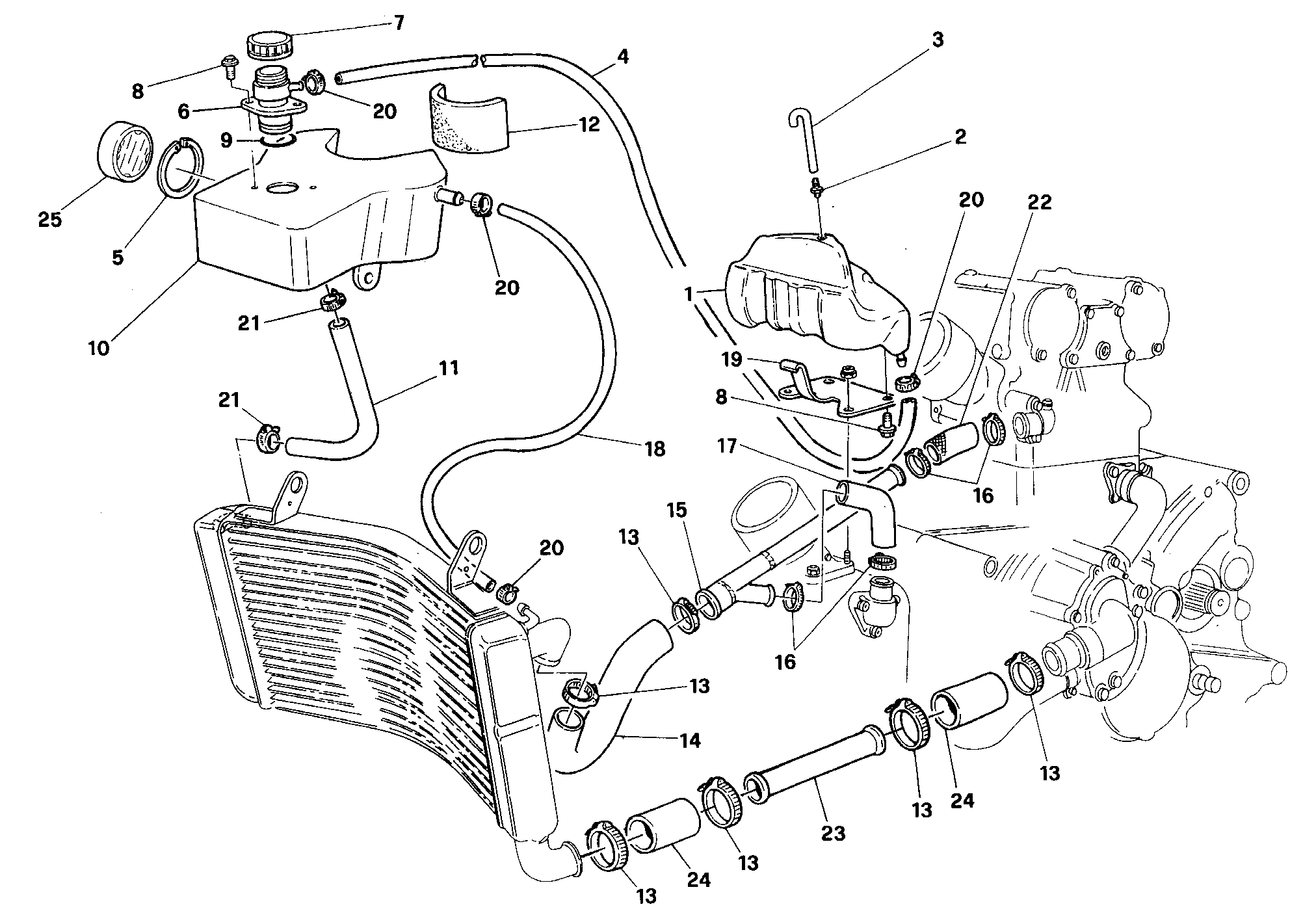

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58510111A | Réservoir D'Eau droite | 1 |
| 2 | 77911211A | Raccord | 1 |
| 3 | 87610591A | Tube D'Event | 1 |
| 4 | 87610681A | Tube D'Event | 1 |
| 5 | 735033380 | Circlip | 1 |
| 6 | 66810261B | Goulotte | 1 |
| 7 | 89310041B | Bouchon | 1 |
| 8 | 77250251A | Vis M6X10 | 2 |
| 9 | 938230119 | Joint torique | 1 |
| 10 | 58510211A | Vase expansion | 1 |
| 11 | 80010511A | Manchon droite | 1 |
| 12 | 86610261A | Tampon caoutchouc | 1 |
| 13 | 74140271A | Collier | 4 |
| 14 | 80010311A | Manchon | 1 |
| 15 | 87710451A | Tuyau de refoulement eau | 1 |
| 16 | 74140021A | Collier | 4 |
| 17 | 80010281A | Manchon caoutchouc | 1 |
| 18 | 80010521A | Manchon gauche | 1 |
| 19 | 82911061A | Support | 1 |
| 20 | 0A0067610 | Collier | 4 |
| 21 | 74140491A | Collier | 2 |
| 22 | 80010251A | Manchon caoutchouc | 1 |
| 23 | 81410611A | Tube Pompe/Radiateur | 1 |
| 24 | 80010501A | Manchon caoutchouc | 2 |
| 25 | 25440011A | Hubolt niveau huile | 1 |
