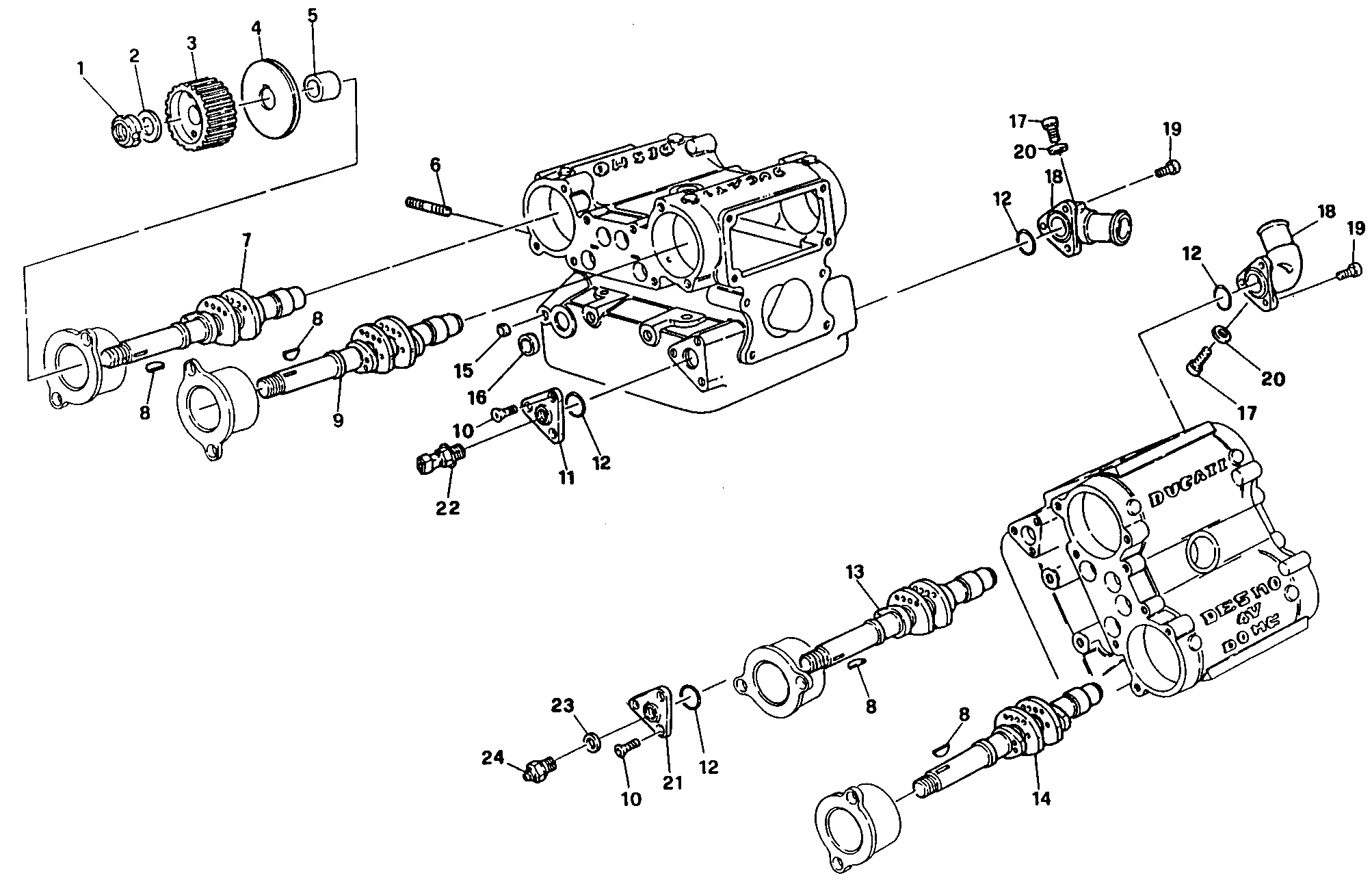

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 4 |
| 2 | 079769040 | Rondelle 15.2X24X1 | 4 |
| 3 | 25510051A | Poulie distribution | 4 |
| 4 | 85610441A | Rondelle de division poulies | 4 |
| 5 | 71310071A | Entretoise poulie | 4 |
| 6 | 76640121A | Goujon | 6 |
| 7 | 14810281A | Arbre à cames échappement vertical | 1 |
| 8 | 68010031A | Clé woodruff 2 mm | 1 |
| 8 | 68010031B | Clé woodruff 4 mm | 1 |
| 8 | 68010031C | Clé woodruff 6A | 1 |
| 8 | 68010031D | Clé woodruff 8A | 1 |
| 8 | 68010031E | Clé woodruff 10 mm | 1 |
| 8 | 68010031F | Clé woodruff 12A | 1 |
| 8 | 68010031G | Languette 14A | 1 |
| 8 | 741721008 | Clé woodruff 4X5 | 4 |
| 9 | 14810431A | Arbre à cames aspiration vertical | 1 |
| 10 | 707806516 | Vis allen M6X16 | 6 |
| 11 | 24710591A | Couvercle | 1 |
| 12 | 938232087 | Joint torique | 4 |
| 13 | 14810421A | Arbre à cames aspiration horizontal | 1 |
| 14 | 14810271A | Arbre à cames échappement horizontal | 1 |
| 15 | 87310041A | Bouchon | 4 |
| 16 | 87310011A | Bouchon 16 mm | 4 |
| 17 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 18 | 81410032BA | Raccord sortie eau | 2 |
| 19 | 60N107335 | Vis tcei M6X1.00X16 | 6 |
| 20 | 42020007A | Joint en cuivre | 2 |
| 21 | 24710171A | Couvercle | 1 |
| 22 | 700010001 | Capteur température eau | 1 |
| 23 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 24 | 037093180 | Thermistor | 1 |
