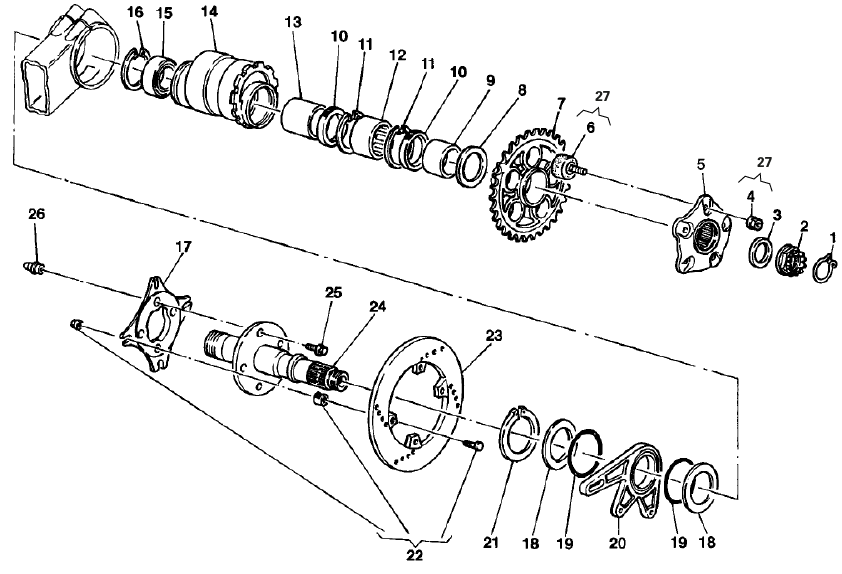

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75910141A | Agrafe | 1 |
| 2 | 75010331A | Écrou gauche | 1 |
| 3 | 85210921B | Rondelle | 1 |
| 4 | 74810761A | Écrou M10X1 | 5 |
| 5 | 16010521A | Bride Porte-Couronne | 1 |
| 6 | 70010571A | Joint flexible M10X1 | 5 |
| 7 | 49410542A | Couronne | 1 |
| 7 | 49410552A | Couronne | 1 |
| 7 | 49410562A | Couronne | 1 |
| 7 | 49410572A | Couronne | 1 |
| 7 | 49410582A | Couronne | 1 |
| 7 | 49410592A | Couronne | 1 |
| 7 | 49410672A | Couronne | 1 |
| 8 | 71311051D | Entretoise | 1 |
| 9 | 88140021B | Anneau intérieur | 1 |
| 10 | 93040161A | Bague étanchéité | 2 |
| 11 | 88440091A | Anneau arrêt | 1 |
| 12 | 70250111A | Roulement à aiguilles | 1 |
| 13 | 71311381A | Entretoise interne | 1 |
| 14 | 16210201AA | Moyeu decentre | 1 |
| 15 | 70250121A | Roulement à aiguilles | 1 |
| 16 | 762664429 | Anneau arrêt | 1 |
| 17 | 16010501A | Bride | 1 |
| 18 | 85210911B | Rondelle | 2 |
| 19 | 88650091A | Joint torique | 2 |
| 20 | 82510231A | Plaque | 1 |
| 21 | 88440101A | Anneau arrêt | 1 |
| 22 | 49220171A | Kit de fixation disque | 1 |
| 23 | 49240191A | Disque frein arrière | 1 |
| 24 | 81910333A | Pivot roue arrière | 1 |
| 25 | 77911391B | Vis special | 4 |
| 26 | 86310031B | Goupille | 4 |
| 27 | 70090552A | Amortisseur caoutchouc (sachet qte 5) | 1 |
