Pincez pour zoomer · touchez une pièce

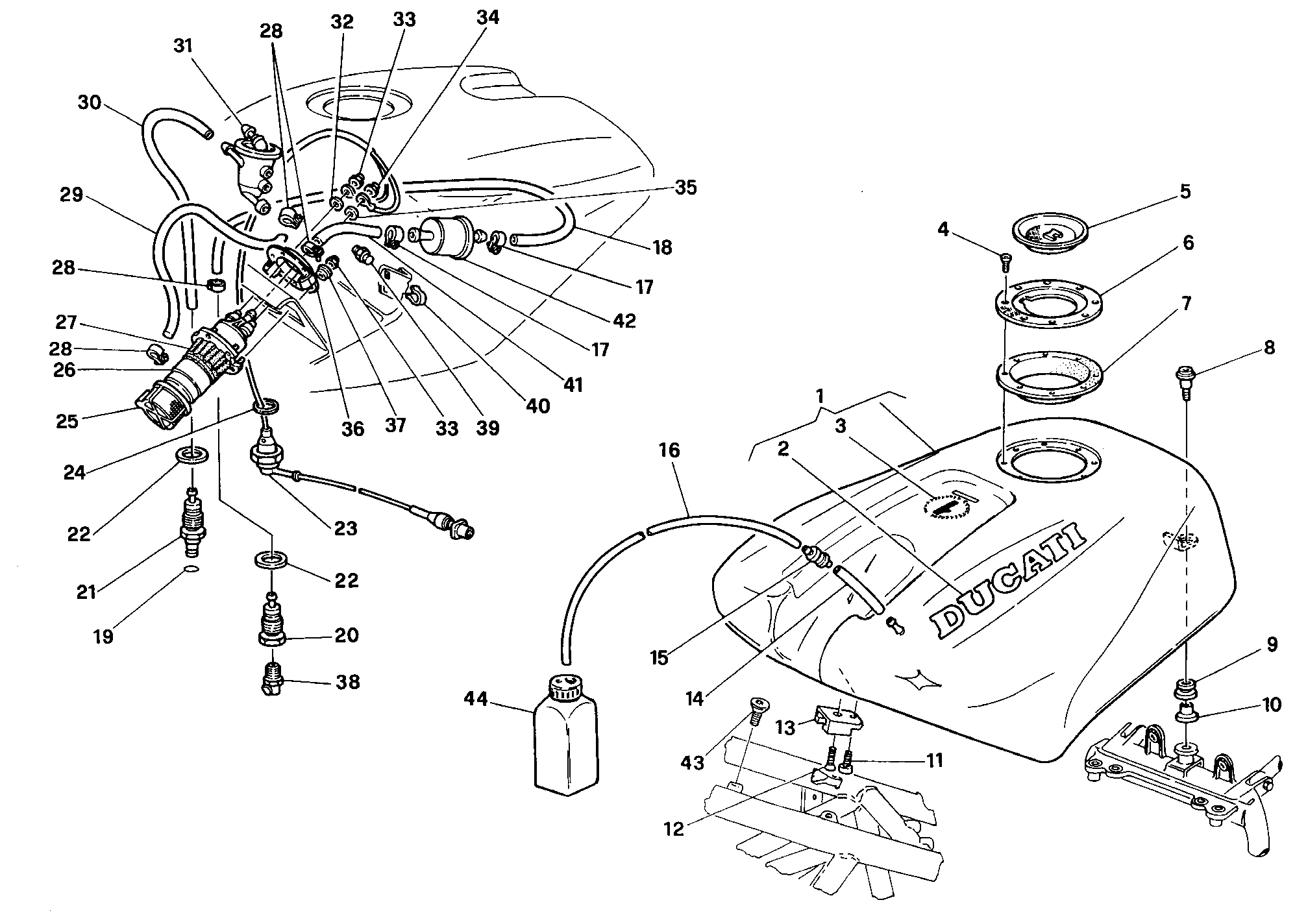

44 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610272BA | Réservoir carburant | 1 |
| 2 | 43510171A | Decalcomanie Ducati | 2 |
| 3 | 43510181A | Decalc. alloro Ducati | 1 |
| 4 | 722761020 | Vis M4X10 | 8 |
| 5 | 89510021A | Bouchon | 1 |
| 6 | 70310141A | Embout pour bouchon | 1 |
| 7 | 78810011A | Joint | 1 |
| 8 | 77110042A | Vis special | 1 |
| 9 | 70010191A | Caoutchouc | 1 |
| 10 | 71610211A | Entretoise | 1 |
| 11 | 60N107335 | Vis tcei M6X1.00X16 | 2 |
| 12 | 707806516 | Vis allen M6X16 | 2 |
| 13 | 83011401A | Coulisseau | 1 |
| 14 | 59010171A | Tube Reservoir/Soupape | 1 |
| 15 | 59320041A | Valve event | 1 |
| 16 | 59010181A | Tube D'Event | 1 |
| 17 | 74140371A | Collier | 2 |
| 18 | 59010361A | Tube Filtre/Sortie réservoir | 1 |
| 19 | 040017030 | Joint torique 2031 | 1 |
| 20 | 81410311B | Raccord evacuation de carburant | 1 |
| 21 | 59320031A | Soupape de retour carburant | 1 |
| 22 | 78710041A | Joint | 2 |
| 23 | 51010921A | Câblage pompe | 1 |
| 24 | 78910011A | Joint | 1 |
| 25 | 42710011A | Filtre | 1 |
| 26 | 43040012A | Pompe carburant | 1 |
| 27 | 82910112A | Support inférieur pompe | 1 |
| 28 | 74140131B | Collier | 4 |
| 29 | 59010061A | Tuyau Degazeur/Pompe | 1 |
| 30 | 59010281A | Tuyau | 1 |
| 31 | 42740021A | Degazeur | 1 |
| 32 | 734305N01 | Rondelle | 1 |
| 33 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 7 |
| 34 | 74950011A | Ecrou | 1 |
| 35 | 85250011A | Rondelle | 1 |
| 36 | 82910101A | Support supérieur pompe | 1 |
| 37 | 71610011A | Entretoise | 6 |
| 38 | 58840091A | Terminal | 1 |
| 39 | 82140011A | Pivot | 2 |
| 40 | 79940021B | Ressort | 2 |
| 41 | 59010351A | Tuyau Filtre/Pompe | 1 |
| 42 | 42540041B | Filtre carburant | 1 |
| 43 | 77210151A | Vis special | 2 |
| 44 | 58540031A | Réservoir event | 1 |
