Pincez pour zoomer · touchez une pièce

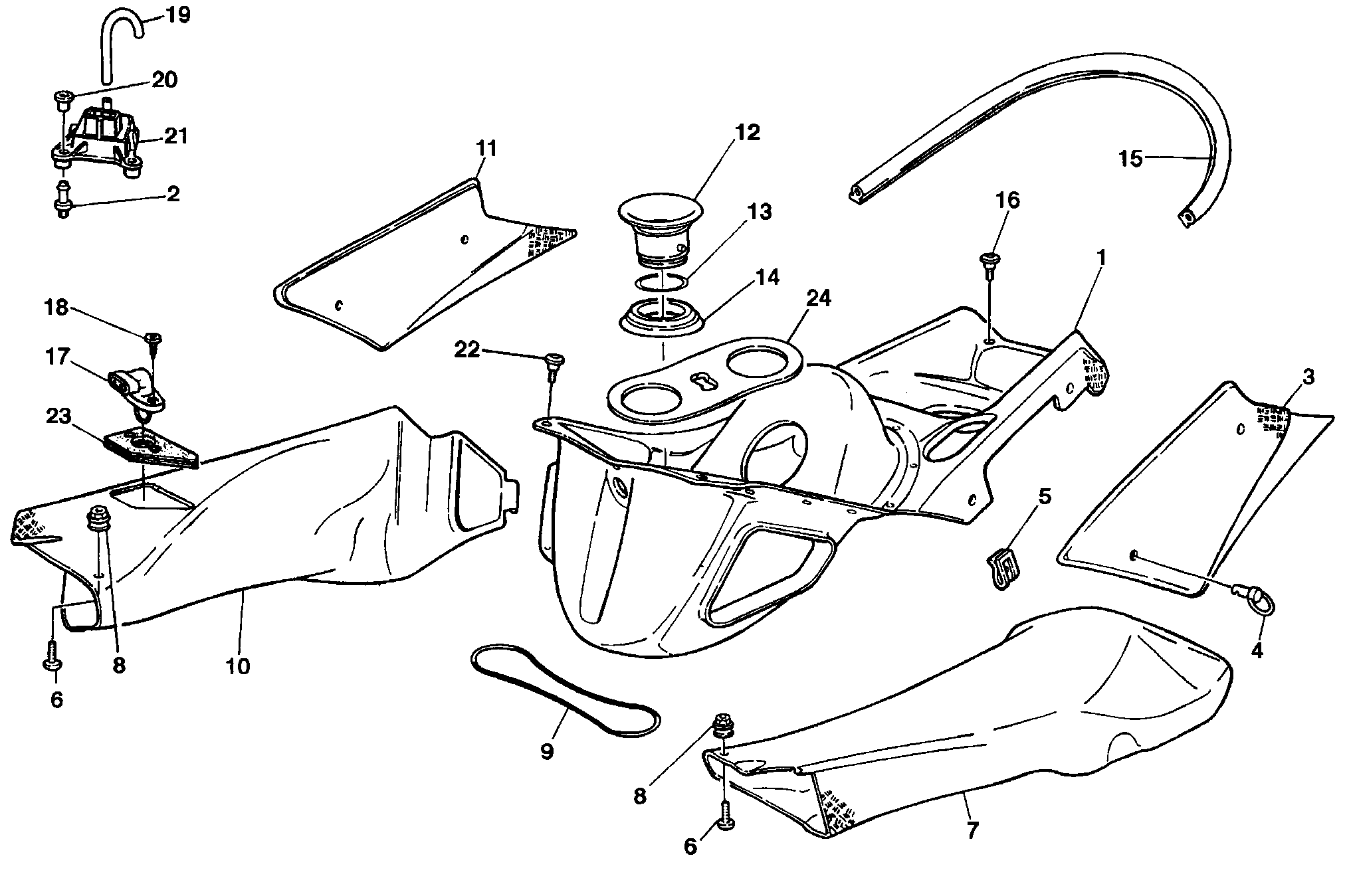

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 44210371A | Airbox | 1 |
| 2 | 83210121A | Pivot | 3 |
| 3 | 44210261A | Panneau gauche | 1 |
| 4 | 85040231A | Pivot | 4 |
| 5 | 85040191A | Fixage rapide | 4 |
| 6 | 800056525 | Vis | 2 |
| 7 | 44210271D | Conduit gauche. | 1 |
| 8 | 75010341A | Ecrou | 2 |
| 9 | 88640111A | Joint torique | 1 |
| 10 | 44210281D | Conduit droit | 1 |
| 11 | 44210311A | Cloison droite | 1 |
| 12 | 80210141A | Manchon | 2 |
| 13 | 88650041A | Joint torique | 2 |
| 14 | 79110351A | Joint | 2 |
| 15 | 78510071A | Joint | 1 |
| 16 | 77210061A | Vis special | 4 |
| 17 | 55240121A | Capteur température air | 1 |
| 18 | 722760686 | Vis taraud 3X6 | 2 |
| 19 | 87610631A | Tuyau | 1 |
| 20 | 76410161A | Joint en caoutchouc Anti-Vibration | 3 |
| 21 | 55240021A | Détecteur pression | 1 |
| 22 | 77210151A | Vis special | 2 |
| 23 | 82912041A | Support | 1 |
| 24 | 78810601A | Joint | 1 |
