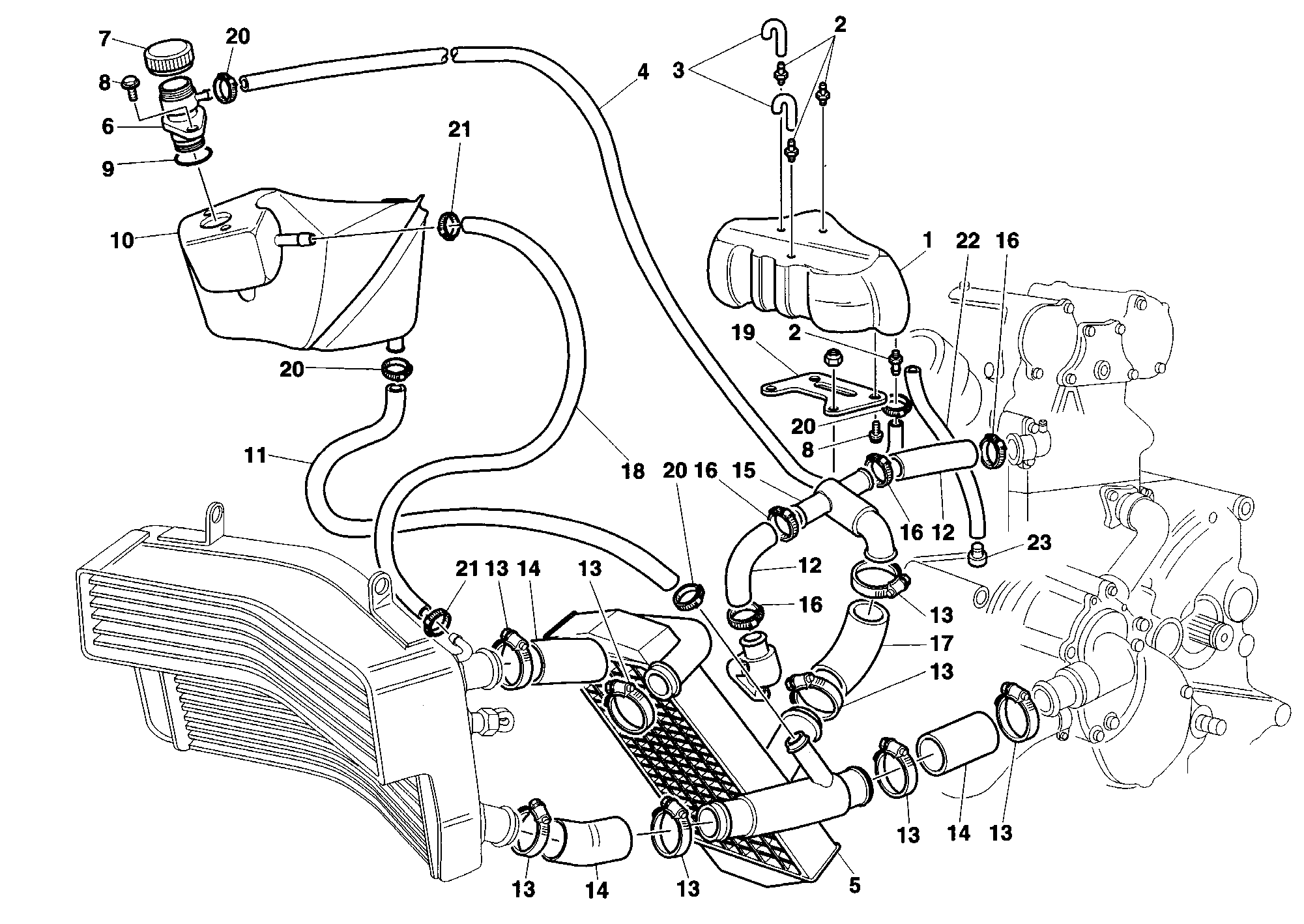

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58510221A | Réservoir de purge | 1 |
| 2 | 77911211A | Raccord | 4 |
| 3 | 87610591A | Tube D'Event | 2 |
| 4 | 87610681A | Tube D'Event | 1 |
| 5 | 54840241A | Radiateur D'Eau | 1 |
| 6 | 66810261B | Goulotte | 1 |
| 7 | 89310041B | Bouchon | 1 |
| 8 | 707006N02 | Vis tête hexagonale creuse M6X10 | 4 |
| 9 | 938230119 | Joint torique | 1 |
| 10 | 58510231A | Réservoir D'Eau | 1 |
| 11 | 80010601A | Tuyau | 1 |
| 12 | 80010251A | Manchon caoutchouc | 2 |
| 13 | 74140271A | Collier | 8 |
| 14 | 80010501A | Manchon caoutchouc | 3 |
| 15 | 87710621A | Tuyau de refoulement eau | 1 |
| 16 | 74140021A | Collier | 4 |
| 17 | 80010551A | Manchon | 1 |
| 18 | 80010521A | Manchon gauche | 1 |
| 19 | 82911061A | Support | 1 |
| 20 | 8A0067610 | Collier 11Mm | 2 |
| 21 | 74140491A | Collier | 2 |
| 22 | 87610621A | Tuyau | 1 |
| 23 | 41772026A | Bouchon | 1 |
