Pincez pour zoomer · touchez une pièce

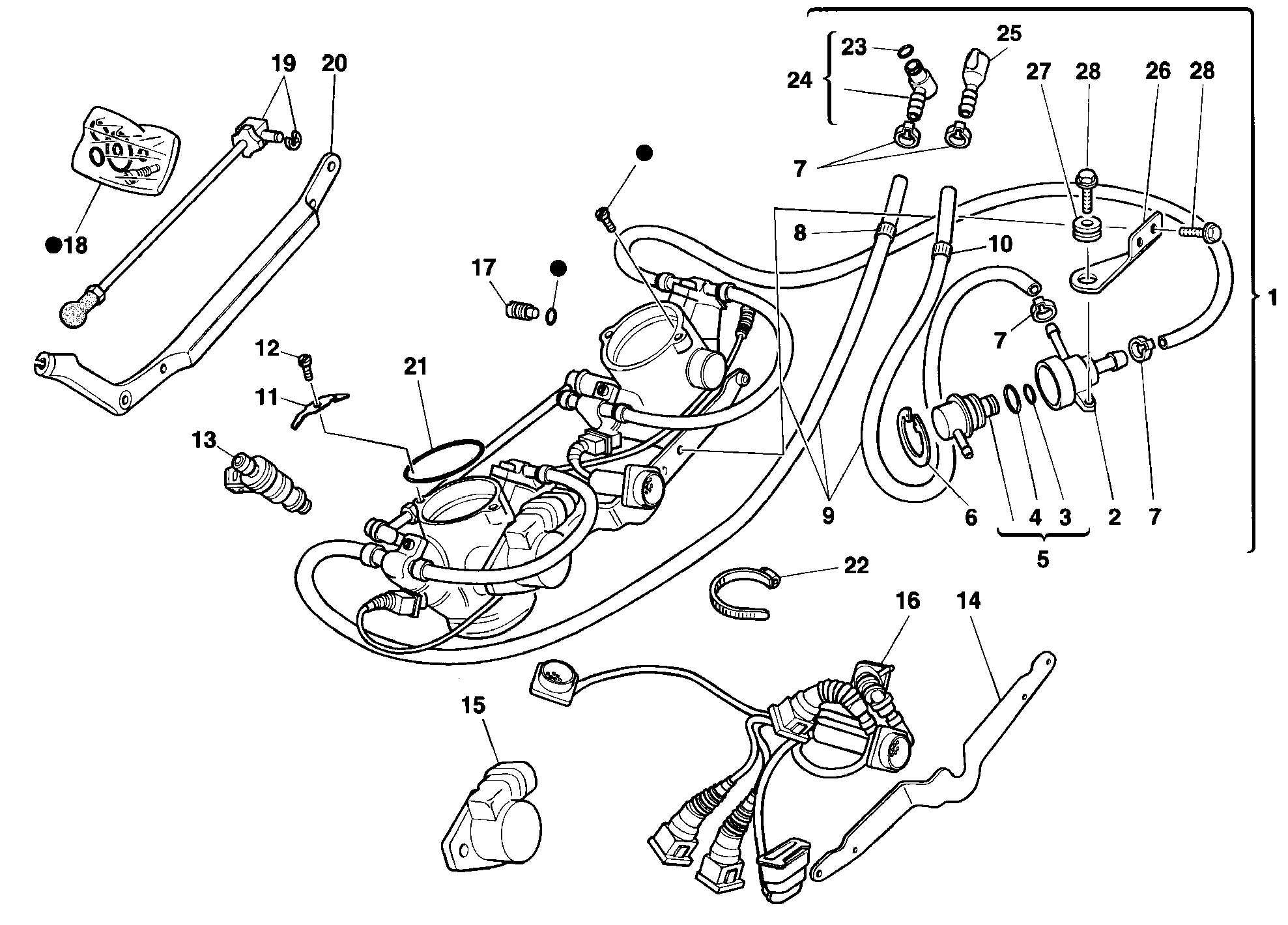

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240161B | Alimentation compl. | 1 |
| 2 | 83010911A | Support | 1 |
| 3 | 88640211A | Joint torique | 1 |
| 4 | 88640221A | Joint torique | 1 |
| 5 | 28340051A | Régulateur pression | 1 |
| 6 | 750033449 | Circlip | 1 |
| 7 | 28740241B | Collier click 16.8mm | 8 |
| 8 | 74140411A | Collier R | 1 |
| 9 | 59010631A | Tuyau | 1 |
| 10 | 74140401A | Collier M | 1 |
| 11 | 79910791A | Ressort | 4 |
| 12 | 470412 | Vis M5X8 | 4 |
| 13 | 28040051A | Injector | 4 |
| 14 | 83011681A | Support connecteur | 1 |
| 15 | 28440021A | Potentiometre | 1 |
| 16 | 51011291A | Câblage corps à papillon | 1 |
| 17 | 28740281A | Vis réglage By-Pass | 1 |
| 18 | 28740291A | Kit de réparation | 1 |
| 19 | 28740411A | Tirant | 1 |
| 20 | 83011481A | Equerre | 1 |
| 21 | 938233262 | Joint torique | 2 |
| 22 | 069191030 | Collier | 1 |
| 23 | 040017030 | Joint torique 2031 | 1 |
| 24 | 58840111A | Raccord in | 1 |
| 25 | 58840041A | Raccord rapide | 1 |
| 26 | 82711591A | Plaquette | 1 |
| 27 | 036499020 | Insertion filetée wellnut M6 | 1 |
| 28 | 800062725 | Vis | 3 |
