Pincez pour zoomer · touchez une pièce

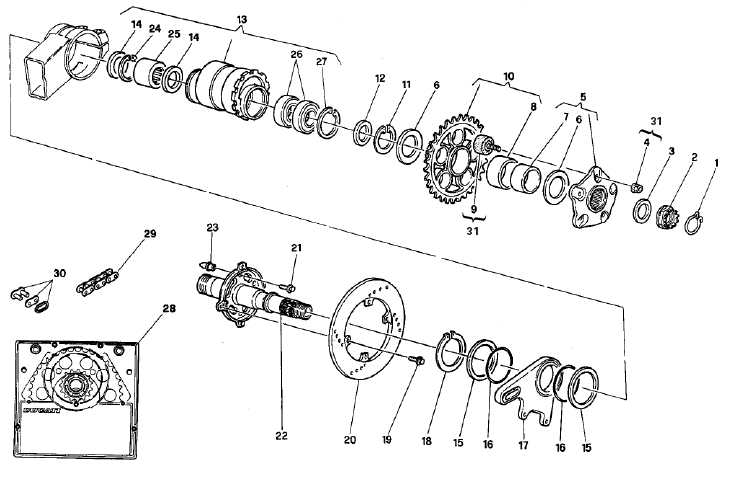

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75910081A | Arret 35Mm | 1 |
| 2 | 75012111AA | Ecrou | 1 |
| 3 | 85210551A | Rondelle | 1 |
| 4 | 74810761A | Écrou M10X1 | 5 |
| 5 | 16020211D | Bride Porte-Couronne | 1 |
| 6 | 85210582A | Rondelle | 2 |
| 7 | 71110671A | Douille | 1 |
| 8 | 71210181A | Douille | 1 |
| 9 | 70010571A | Joint flexible M10X1 | 5 |
| 10 | 49420431A | Couronne D36 | 1 |
| 11 | 88450051A | Circlip | 1 |
| 12 | 85210561A | Rondelle | 1 |
| 13 | 16220083B | Moyeu | 1 |
| 14 | 93040181A | Bague étanchéité | 2 |
| 15 | 85210591A | Rondelle | 2 |
| 16 | 88650031A | Joint torique | 2 |
| 17 | 82510091A | Plaque | 1 |
| 18 | 88450041A | Circlip | 1 |
| 19 | 77152662B | Vis M8X14 | 4 |
| 19 | 77152662B | Vis M8X14 | 4 |
| 19 | 77250988B | Vis tef M6X14 | 4 |
| 19 | 77250988B | Vis tef M6X14 | 4 |
| 20 | 49240111A | Disque frein arrière | 1 |
| 20 | 49240111B | Disque frein arrière | 1 |
| 21 | 77210051A | Vis | 4 |
| 22 | 81910153C | Pivot roue arrière | 1 |
| 22 | 81920391A | Moyeu roue arrière | 1 |
| 23 | 86310011D | Goupille | 4 |
| 24 | 88440051A | Circlip | 1 |
| 25 | 70240061B | Roulement à aiguilles | 1 |
| 26 | 70240111A | Couple roulements | 1 |
| 27 | 88440061A | Circlip | 1 |
| 28 | 67620241A | Kit transmission secondaire | 1 |
| 29 | 67640213A | Chaine | 1 |
| 30 | 67740033A | Joint chain | 1 |
| 31 | 70090552A | Amortisseur caoutchouc (sachet qte 5) | 1 |
