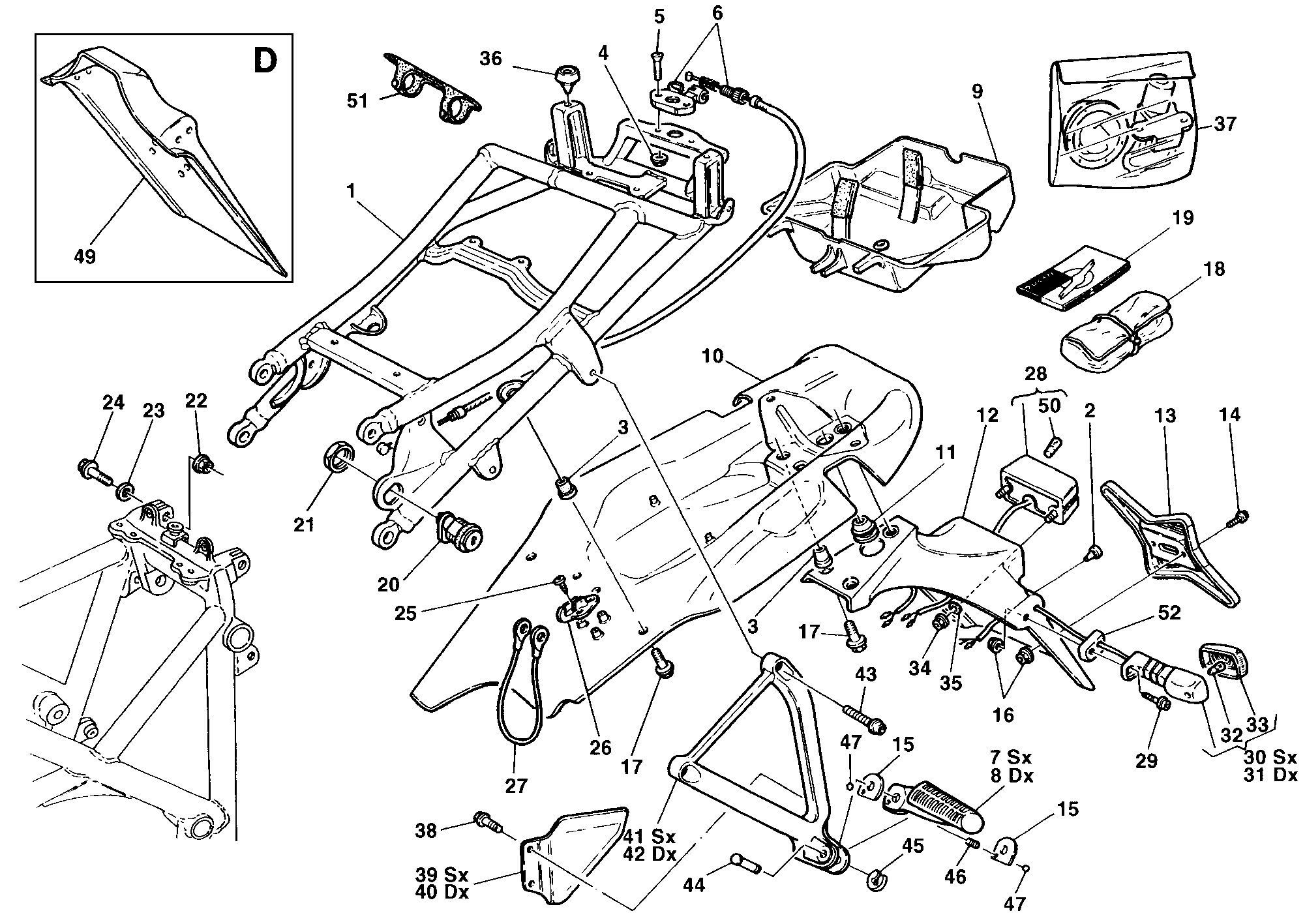

52 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010321A | Cadre arrière | 1 |
| 2 | 000066308 | Joint en caoutchouc Anti-Vibration | 2 |
| 3 | 036499020 | Insertion filetée wellnut M6 | 7 |
| 4 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 2 |
| 5 | 77750382B | Vis M5X20 | 2 |
| 6 | 73220021A | Verrou pour serrure | 1 |
| 7 | 46510081A | Repose-Pieds arrière arrière | 1 |
| 8 | 46510101A | Repose-Pieds arrière droit | 1 |
| 9 | 55920041A | Boîte à outils | 1 |
| 10 | 48610381C | Panneau | 1 |
| 11 | 000007051 | Passe-Cable | 1 |
| 12 | 56110101A | Porte-Balai | 1 |
| 13 | 000062700 | Porte-Plaque police | 1 |
| 14 | 800062726 | Vis tef M6X1,00X14 ch8 | 2 |
| 14 | 800062728 | Vis tef M6X1X20 ch8 | 2 |
| 15 | 82711151A | Plaquette | 4 |
| 16 | 800044240 | Écrou autobloquant bride M6X1,00 | 4 |
| 17 | 800062727 | Vis te M6X1X16 ch8 | 7 |
| 18 | 69720082B | Trousse à outils | 1 |
| 19 | 91370381C | Manuel D'Utilisation et entretien | 1 |
| 20 | 59820131A | Serrure selle | 1 |
| 21 | 75010241A | Ecrou | 1 |
| 22 | 74710051A | Écrou M8 | 4 |
| 23 | 80C005893 | Rondelle 17X8.3X.0,6 | 8 |
| 24 | 77210161A | Vis M8X25 | 4 |
| 25 | 722370657 | Vis taraud 2.9X9.5 | 3 |
| 26 | 76040031A | Crochet porte casque | 1 |
| 27 | 73210051A | Câble antivol | 1 |
| 28 | 52510042A | Feu eclarage plaque immatriculation | 1 |
| 29 | 77156722B | Vis M6X35 | 2 |
| 30 | 000074504 | Clignotant | 1 |
| 31 | 000074505 | Clignotant | 1 |
| 32 | 800036726 | Ampoule 12V 10W Ba15S | 2 |
| 33 | 000074507 | Cabochon, clignotant | 2 |
| 34 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 2 |
| 35 | 60N115548 | Rondelle | 2 |
| 36 | 000041039 | Tampon caoutchouc | 2 |
| 37 | 59820161A | Jeu serrure | 1 |
| 38 | 77250031A | Vis 5X10 | 4 |
| 39 | 24710961A | Protection gauche | 1 |
| 40 | 24710971A | Protection droit | 1 |
| 41 | 82410311A | Support Repose-Pieds arrière gauche | 1 |
| 42 | 82410321A | Plaque droit arrière | 1 |
| 43 | 77157232B | Vis tceif M8X1.25X25 ch6 | 4 |
| 44 | 82110681A | Pivot Repose-Pieds | 2 |
| 45 | 017091730 | Anneau arrêt | 2 |
| 46 | 800062655 | Ressort | 2 |
| 47 | 00N021507 | Bille | 4 |
| 49 | 46010581A | Bavette Garde-Boue | 1 |
| 50 | 800036230 | Ampoule 12V 5W | 1 |
| 51 | 74110111A | Collier | 2 |
| 52 | 71321331A | Entretoise | 2 |
