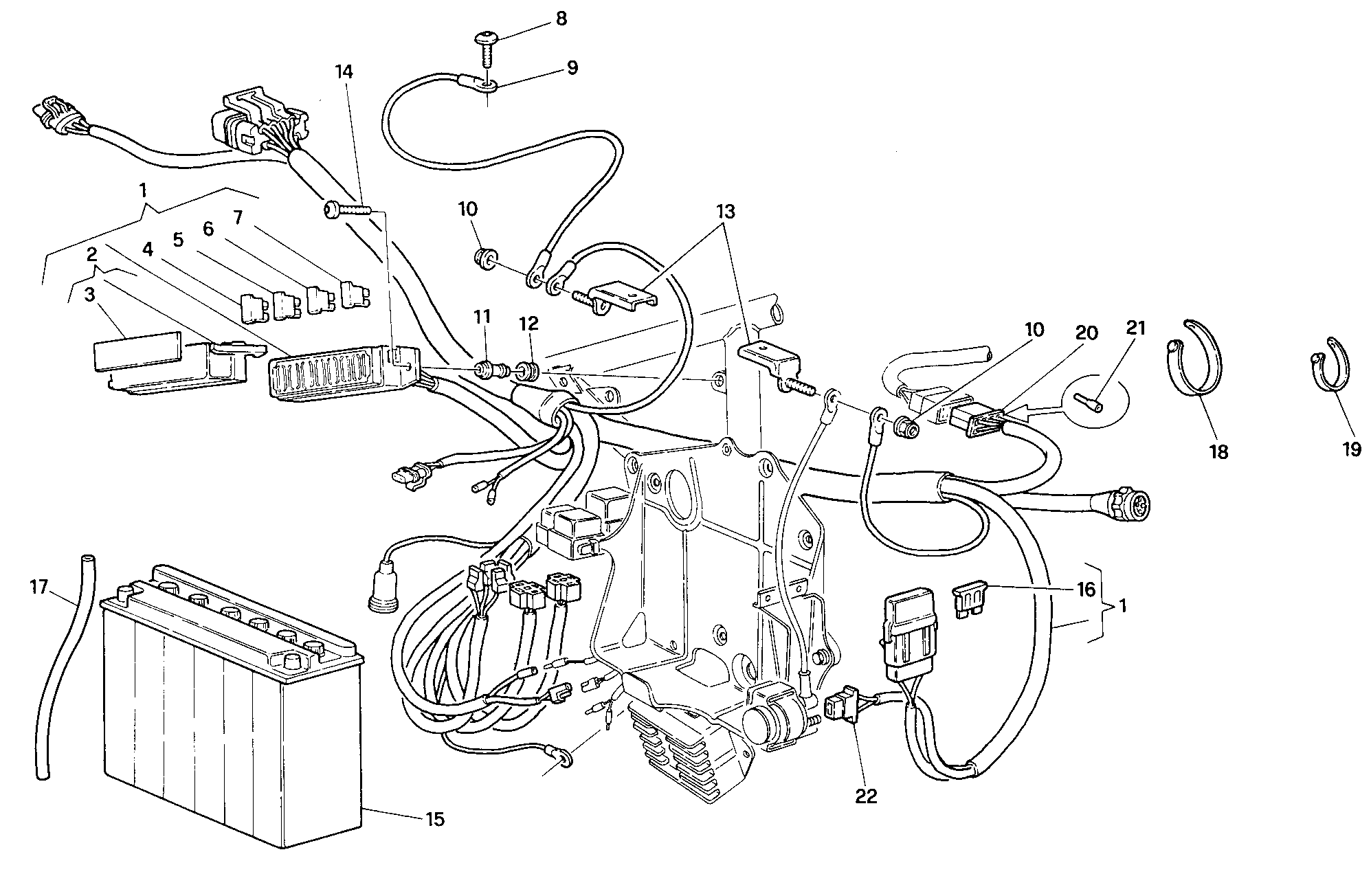

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51010621C | Câblage électrique | 1 |
| 2 | 24610541A | Couvercle | 1 |
| 3 | 43311541A | Decalcomanie schema fusibili | 1 |
| 4 | 38940061A | Fusible 3A | 4 |
| 5 | 38940071A | Fusible 7.5à | 4 |
| 6 | 38940081A | Fusible 15A | 1 |
| 7 | 38940101A | Fusible 30A | 2 |
| 8 | 77510061A | Vis speciale M8X10 | 1 |
| 9 | 51310081B | Cable | 1 |
| 10 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 2 |
| 11 | 82110541A | Goupille | 2 |
| 12 | 079772068 | Joint en caoutchouc Anti-Vibration | 2 |
| 13 | 82710771A | Plaquette | 2 |
| 14 | 800065535 | Vis tcei M5X0,80X14 | 2 |
| 15 | 39540101A | Batterie | 1 |
| 16 | 38940051A | Fusible 30A | 1 |
| 17 | 87710551A | Tube devent batterie | 1 |
| 18 | 74110131A | Collier caoutchouc 82Mm | 7 |
| 19 | 800053724 | Collier 39Mm | 1 |
| 20 | 800066526 | Connecteur à 6 voies | 1 |
| 21 | 000066527 | Connecteur femelle | 4 |
| 22 | 000056803 | Connecteur | 1 |
