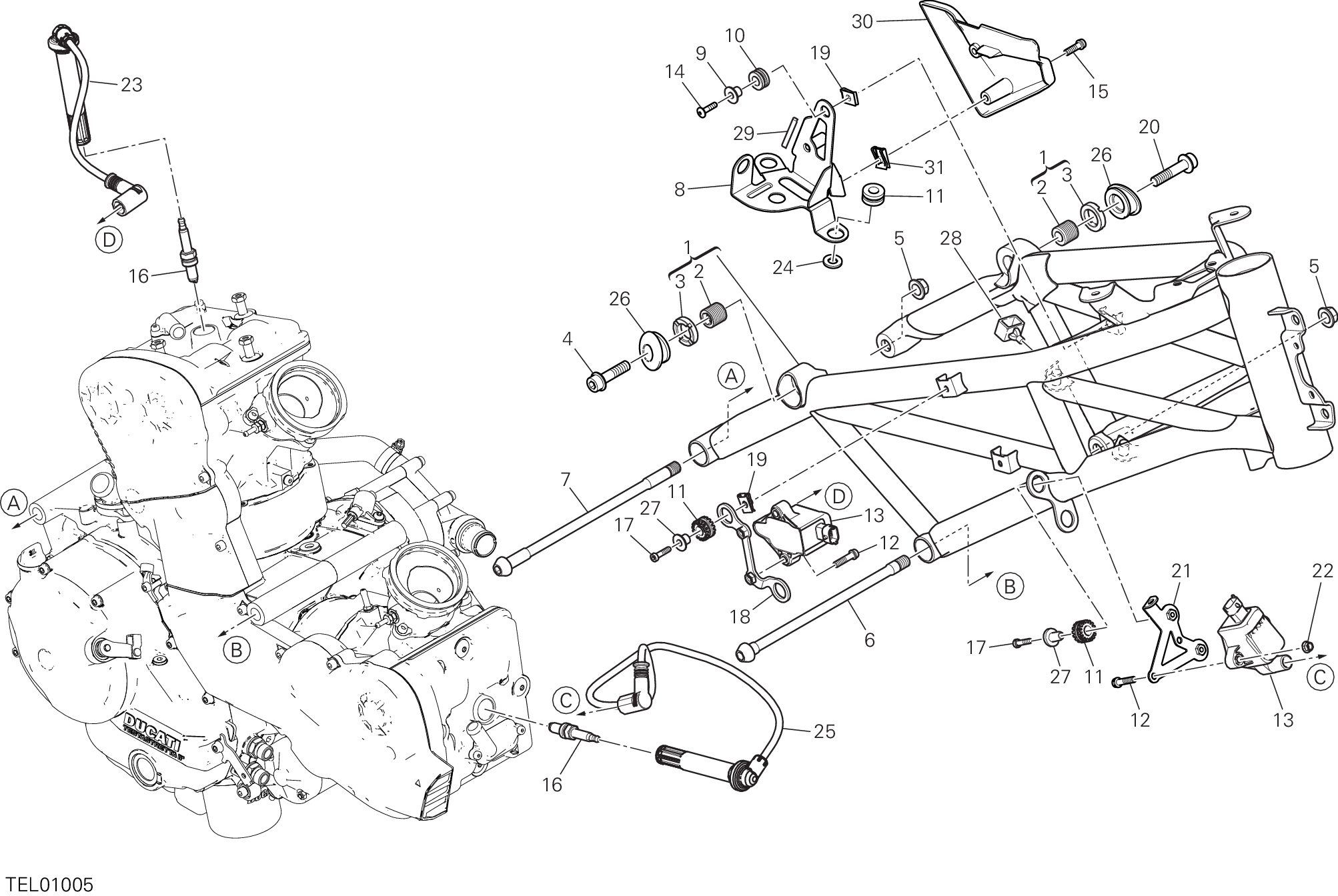

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 470P2942AK | Cadre gris | 1 |
| 1 | 470P2961AK | Cadre gris | 1 |
| 2 | 77917261A | Vis sans tête filetée | 2 |
| 3 | 70310662AA | Embout | 2 |
| 4 | 7791A201AA | Vis special | 1 |
| 5 | 74841011AA | Écrou à embase | 2 |
| 6 | 77917481AA | Vis special | 1 |
| 7 | 77919101AA | Vis special | 1 |
| 8 | 83019471AA | Support | 1 |
| 9 | 71614102AB | Entretoise | 1 |
| 10 | 76411141A | Joint en caoutchouc Anti-Vibration | 1 |
| 11 | 76410241A | Joint en caoutchouc Anti-Vibration | 6 |
| 12 | 77310021A | Vis tceir M6X25 | 4 |
| 13 | 38040251A | Bobine D'Allumage | 2 |
| 14 | 77240308C | Vis | 1 |
| 15 | 77156673C | Vis | 2 |
| 16 | 67040451A | Bougie NGK Mar9A-J | 2 |
| 17 | 77354743B | Vis tceir M5X20 din6912 8,8 | 4 |
| 18 | 8291E091AA | Support bobine verticale | 1 |
| 19 | 85040551A | Fixation rapide | 3 |
| 20 | 7791A211AA | Vis special | 1 |
| 21 | 8291E081AA | Support bobine horizontale | 1 |
| 22 | 74810361A | Ecrou | 2 |
| 23 | 67110691A | Câble bougie tête vertical | 1 |
| 24 | 85240181A | Rosette | 2 |
| 25 | 67110671F | Câble bougie tête horizontal | 1 |
| 26 | 87211171A | Bouchon | 2 |
| 27 | 71614511AA | Entretoise | 4 |
| 28 | 82911901A | Support en caoutchouc | 1 |
| 29 | 76412131A | Caoutchouc | 2 |
| 30 | 48018331A | Calotte gauche | 1 |
| 31 | 85041581A | Fixation rapide M6 | 1 |
