Pincez pour zoomer · touchez une pièce

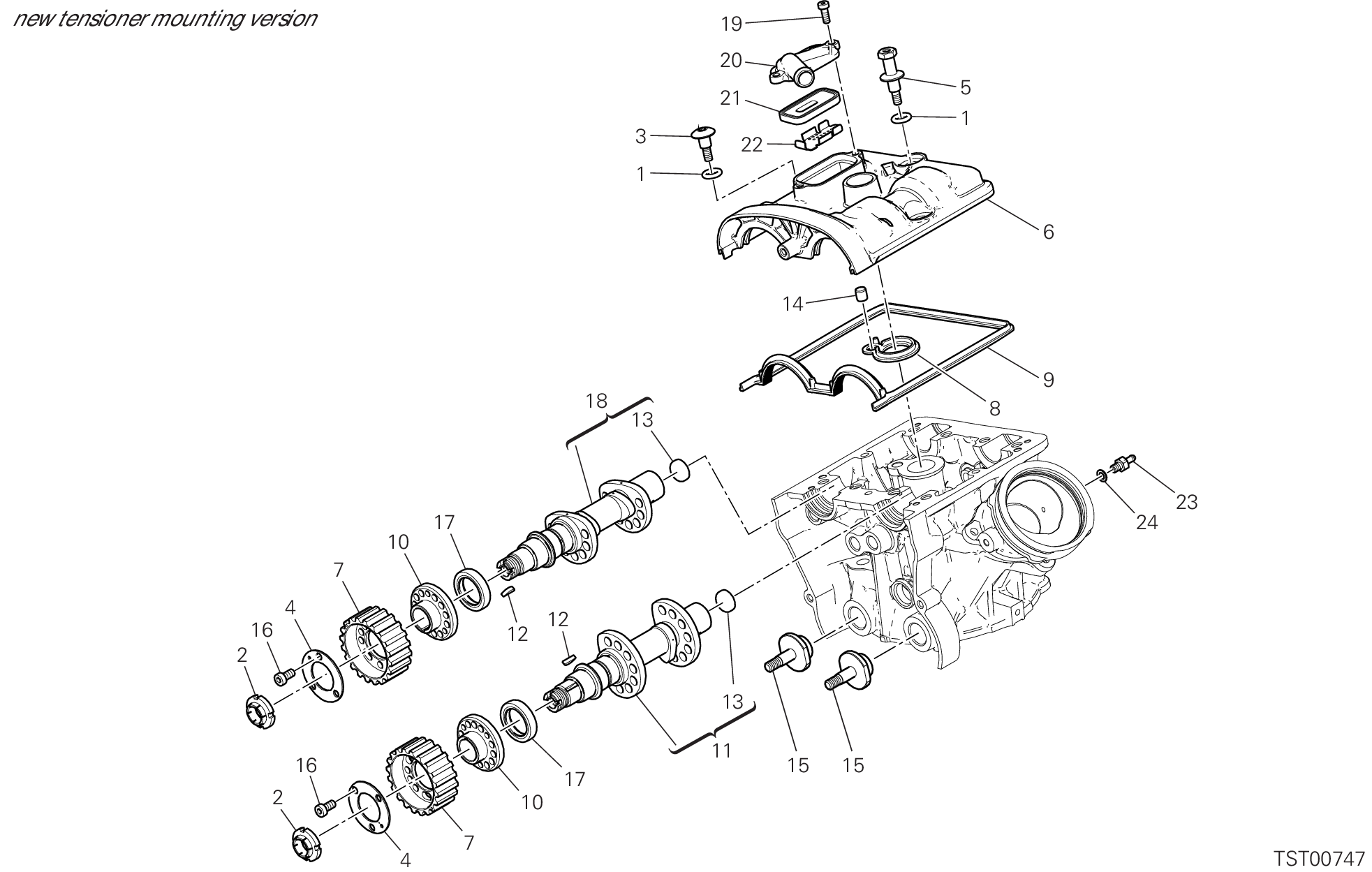

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 88650511A | Joint torique 12.39X3.53 | 4 |
| 2 | 70350025A | Bague M17X1 | 2 |
| 3 | 77915093A | Vis special | 1 |
| 4 | 85610743A | Rondelle, speciale | 2 |
| 5 | 77919251B | Vis special | 3 |
| 6 | 24714151AC | Couvercle culasse vertical | 1 |
| 7 | 25510193A | Poulie distribution entraine D20 | 2 |
| 8 | 78811211A | Joint | 1 |
| 9 | 78810931A | Joint, couvercle culasse | 1 |
| 10 | 16010941A | Bride | 2 |
| 11 | 14824232A | Arbre distribution aspiration verticale | 1 |
| 12 | 68050061A | Clé woodruff 3X5 | 2 |
| 13 | 87310051A | Bouchon 18 mm | 2 |
| 14 | 71113742A | Douille | 1 |
| 15 | 45110462A | Goujon tendeur mobile | 2 |
| 16 | 77950302A | Vis Tc M6X12 | 6 |
| 17 | 93050072A | Bague étanchéité | 2 |
| 18 | 14824252A | Arbre distribution échappement vertical | 1 |
| 19 | 77350403B | Vis | 2 |
| 20 | 24714171A | Couvercle verticale | 1 |
| 21 | 81140012B | Soupape | 1 |
| 22 | 82716351A | Tole | 1 |
| 23 | 81413341A | Raccord | 1 |
| 24 | 85250231A | Joint | 1 |
