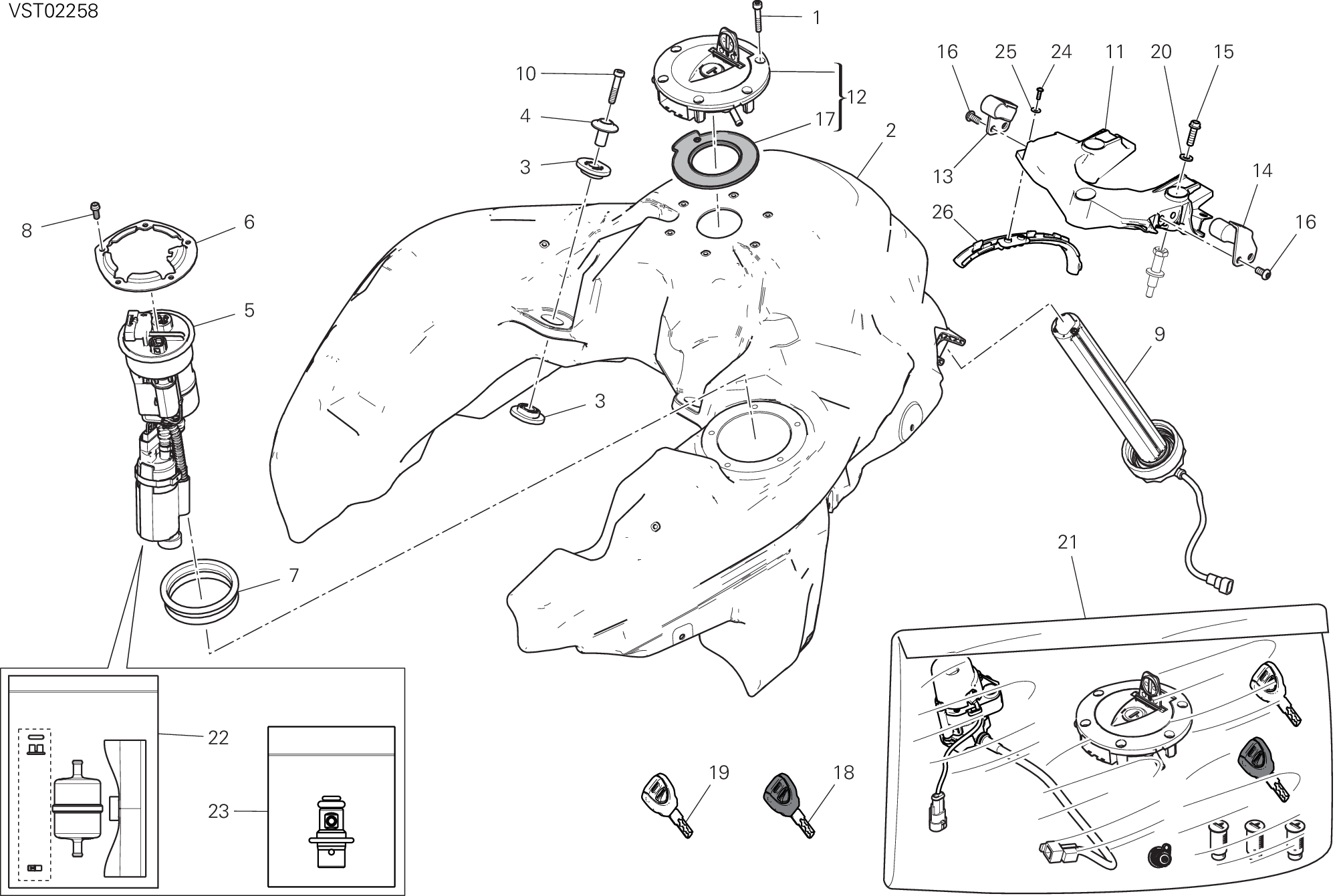

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77150478B | Vis tcei M5X30 | 6 |
| 2 | 58612291A | Réservoir carburant | 1 |
| 3 | 86611091A | Tampon | 4 |
| 4 | 71319181A | Entretoise | 2 |
| 5 | 16024312B | Pompe à carburant | 1 |
| 6 | 16014853A | Bride pompe carburant | 1 |
| 7 | 79111131B | Joint pompe carburant | 1 |
| 8 | 77156398B | Vis tceif M5X12 | 5 |
| 9 | 59210213G | Jauge niveau essence | 1 |
| 10 | 77156728B | Vis tceif M6X35 | 2 |
| 11 | 8291F531A | Appui réservoir arrière | 1 |
| 12 | 89510431B | Bouchon réservoir carburant (Code/Codice Gasket/Guarnizione 86640091A) | 1 |
| 13 | 82717481A | Plaquette droite | 1 |
| 14 | 82717471A | Plaquette gauche | 1 |
| 15 | 77210631A | Vis tef M6X20 | 3 |
| 16 | 72050318C | Vis | 4 |
| 17 | 86640091B | Joint, bouchon réservoir | 1 |
| 18 | 59840291A | Clé vierge sans transpondeur | 1 |
| 19 | 59810331A | Clé avec transpondeur | 1 |
| 20 | 85250211A | Rosette | 3 |
| 21 | 59821791C | Gr. serrure | 1 |
| 22 | 42520021A | Kit de réparation filtre pompe carburant | 1 |
| 23 | 42520031A | Kit de réparation régulateur pression | 1 |
| 24 | 77440213C | Vis | 2 |
| 25 | 85210751B | Rondelle 3.5X9X0,7 | 2 |
| 26 | 8291F541A | Guide câble | 1 |
