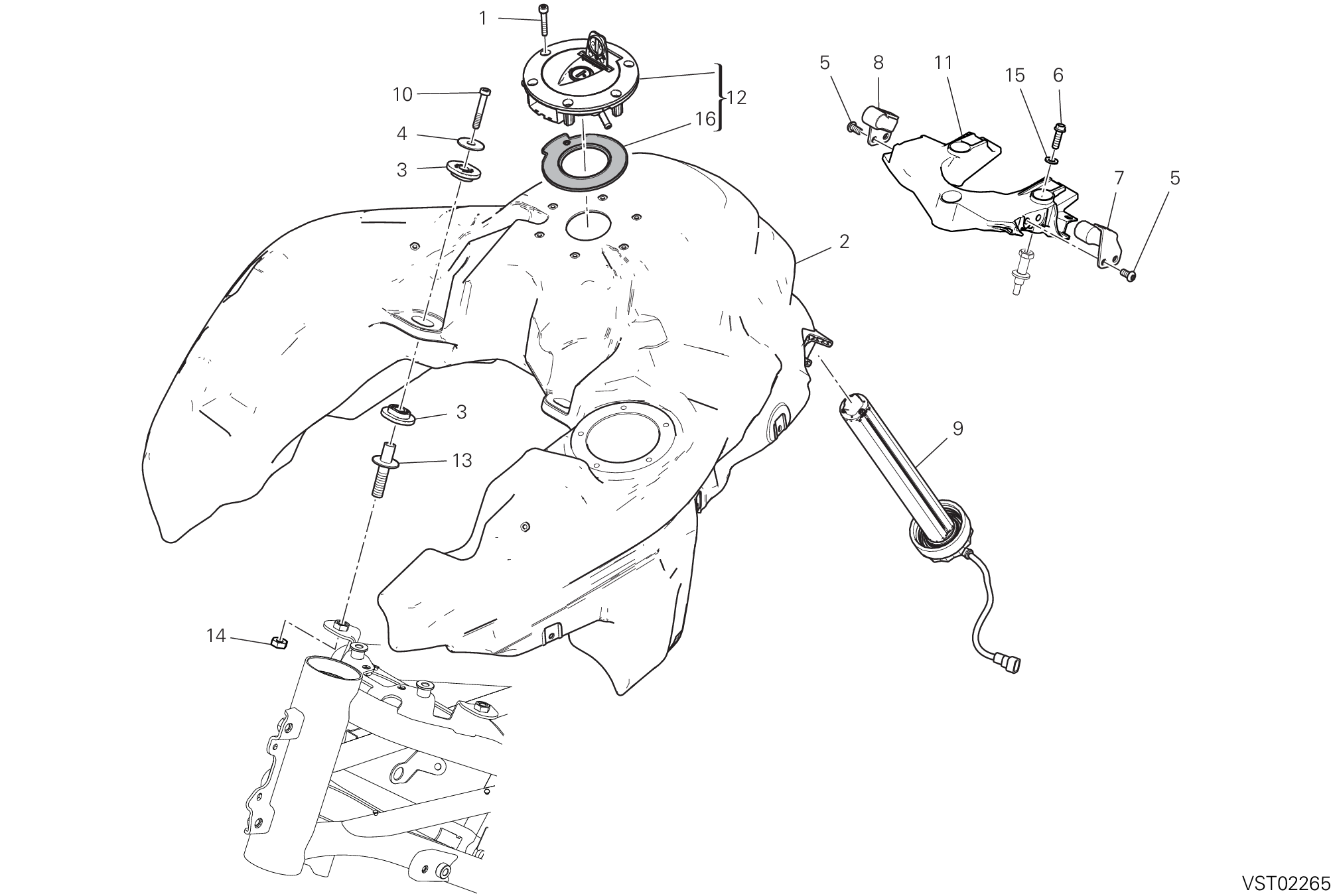

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77150478B | Vis tcei M5X30 | 6 |
| 2 | 58612291A | Réservoir carburant | 1 |
| 2 | 58612831A | Réservoir carburant | 1 |
| 3 | 86611091A | Tampon | 4 |
| 4 | 85211961B | Rondelle 6,4X25X1,5 | 2 |
| 5 | 72050318C | Vis | 4 |
| 6 | 77210631A | Vis tef M6X20 | 3 |
| 7 | 82717471A | Plaquette gauche | 1 |
| 8 | 82717481A | Plaquette droite | 1 |
| 9 | 59210212F | Jauge niveau essence | 1 |
| 10 | 77150648B | Vis tcei M6X14 | 2 |
| 11 | 8291F531A | Appui réservoir arrière | 1 |
| 12 | 89510431B | Bouchon réservoir carburant (Code/Codice Gasket/Guarnizione 86640091A) | 1 |
| 13 | 7791A611AA | Vis de réglage | 2 |
| 14 | 74750071A | Ecrou | 2 |
| 15 | 85250211A | Rosette | 3 |
| 16 | 86640091B | Joint, bouchon réservoir | 1 |
