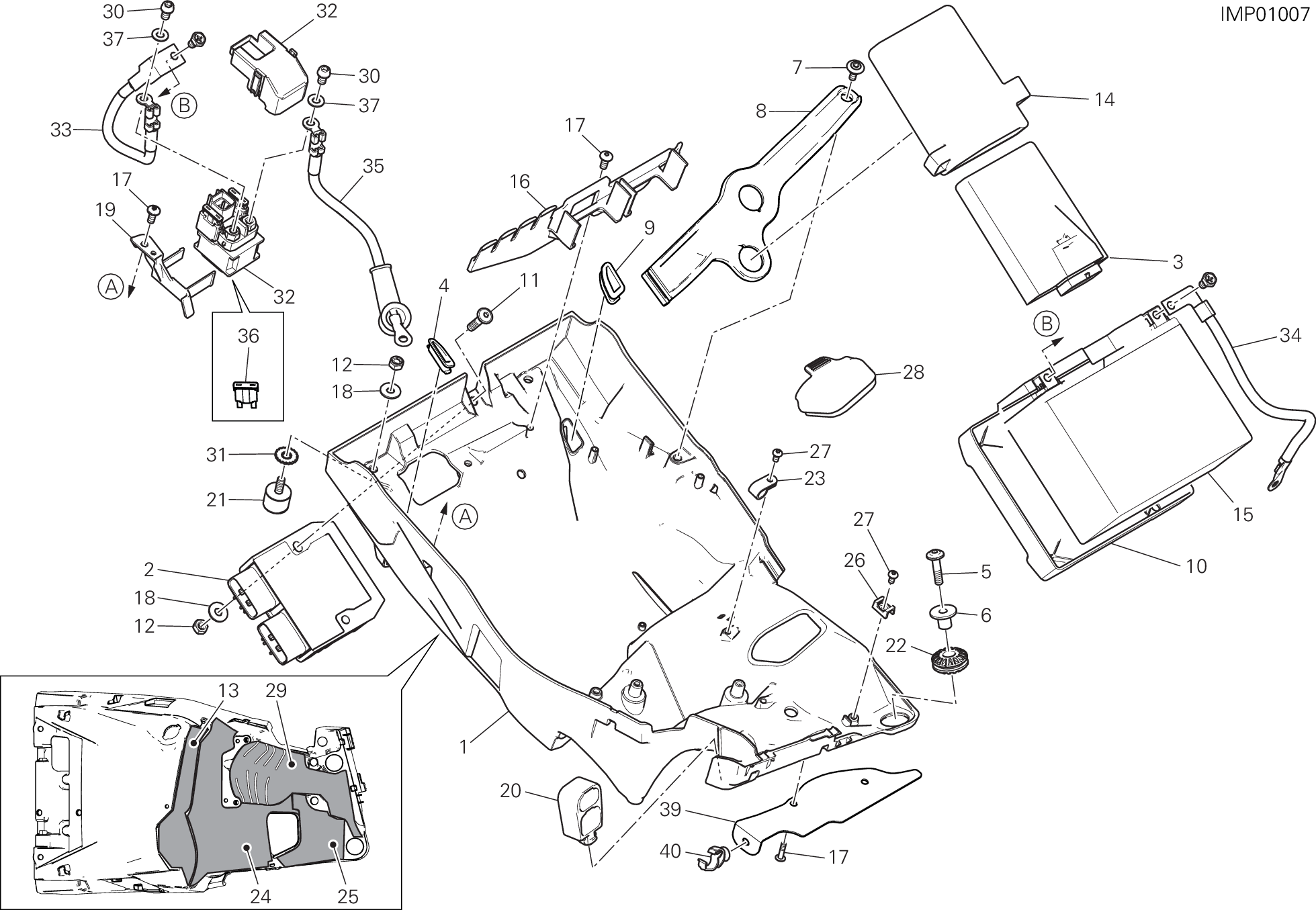

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8291D181B | Support batterie | 1 |
| 2 | 54040301B | Régulateur de tension | 1 |
| 3 | 38510701E | Centrale blackbox | 1 |
| 4 | 87211041A | Casquette droite | 1 |
| 5 | 77210971B | Vis | 2 |
| 6 | 71610061A | Entretoise | 2 |
| 7 | 77214411AB | Vis | 1 |
| 8 | 83019202A | Support batterie | 1 |
| 9 | 87211051A | Casquette gauche | 1 |
| 10 | 86611902A | Moquette batterie | 1 |
| 11 | 77240463C | Vite tbeif | 2 |
| 12 | 74941333B | Ecrou | 4 |
| 13 | 4601D471A | Pare-Chaleur support de batterie | 1 |
| 14 | 70010853A | Support | 1 |
| 15 | 69926751A | Batterie | 1 |
| 16 | 83019212A | Support, boîte à fusibles | 1 |
| 17 | 77440171A | Vis taraud | 5 |
| 18 | 85211911A | Rondelle 6.4X16X1.5 | 4 |
| 19 | 8291D931A | Support telerupteur | 1 |
| 20 | 8291D921A | Support connecteur | 1 |
| 21 | 70040251A | Antivibration | 2 |
| 22 | 76411361A | Joint en caoutchouc Anti-Vibration | 2 |
| 23 | 75840161A | Passe-Cable | 2 |
| 24 | 4601D441A | Pare-Chaleur support de batterie | 1 |
| 25 | 4601D461A | Pare-Chaleur support de batterie | 1 |
| 26 | 85041711A | Passe-Tube | 4 |
| 27 | 77440141A | Vis taraud 4X8 wn1412 | 6 |
| 28 | 4601C741A | Protection | 1 |
| 29 | 4601D451A | Pare-Chaleur support de batterie | 1 |
| 30 | 77156628B | Vis tceif M6X10 | 2 |
| 31 | 85550041A | Rondelle dentelee | 2 |
| 32 | 39740081B | Relais démarrage | 1 |
| 33 | 51410751A | Câble batterie - telerupteur | 1 |
| 34 | 51310301C | Câble masse batterie - moteur | 1 |
| 35 | 51410761C | Câble telerupteur - démarreur | 1 |
| 36 | 38940231A | Fusible 30A | 2 |
| 37 | 85350101A | Rondelle elastique | 2 |
| 39 | 4601D221BA | Pare-Chaleur support de batterie | 1 |
| 40 | 75840841A | Passe-Cable | 1 |
