Pincez pour zoomer · touchez une pièce

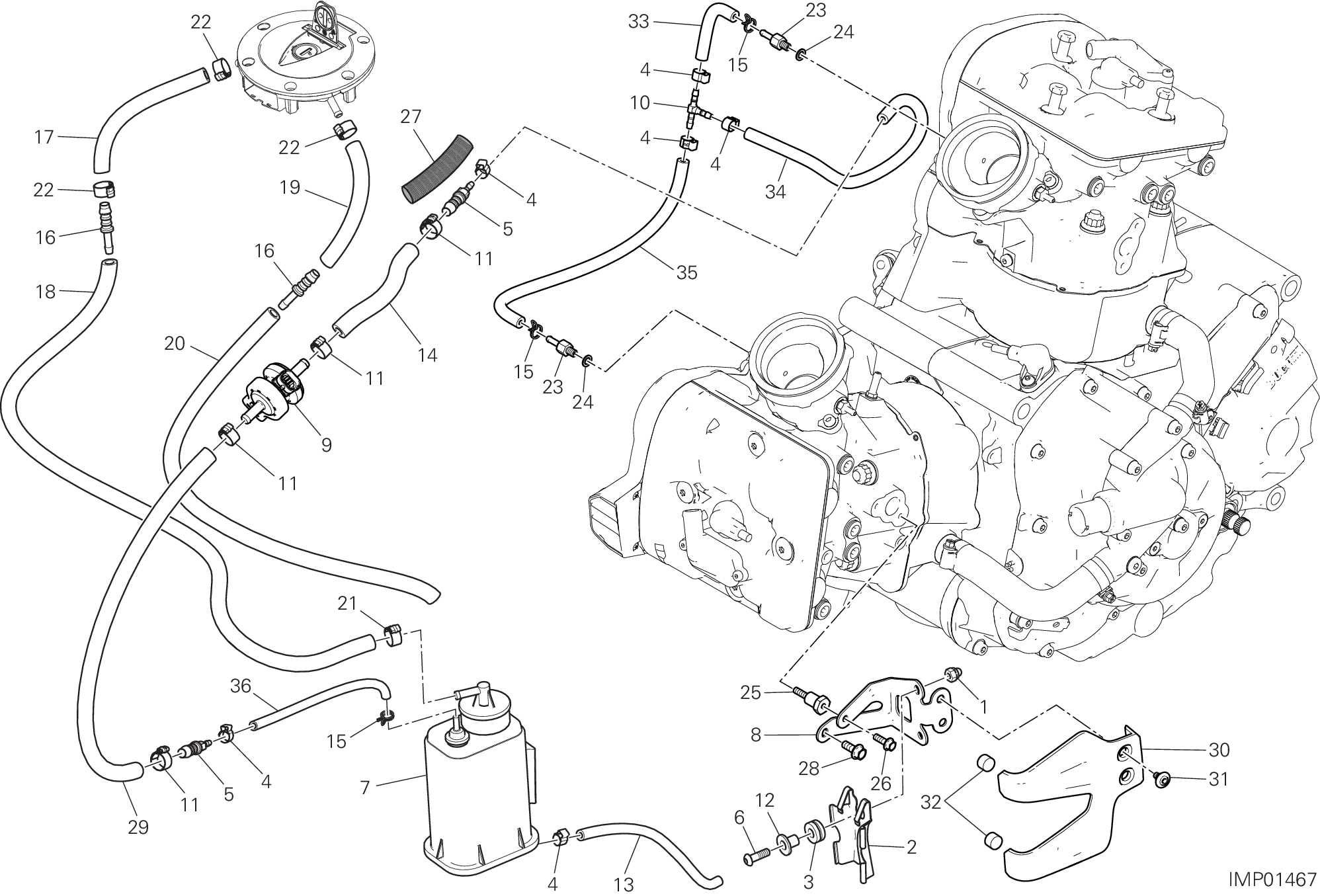

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74910021A | Écrou borgne M6 | 2 |
| 2 | 82711571A | Plaquette | 1 |
| 3 | 76410291A | Caoutchouc | 2 |
| 4 | 74140581A | Collier | 5 |
| 5 | 81441021A | Raccord | 2 |
| 6 | 77550131A | Vis | 2 |
| 7 | 42610351A | Filtre canister | 1 |
| 8 | 83019462AA | Bride | 1 |
| 9 | 65540101A | Soupape vidange | 1 |
| 10 | 81411831A | Raccord à trois voies | 1 |
| 11 | 74140641A | Collier | 4 |
| 12 | 71610431C | Entretoise | 2 |
| 13 | 59017831A | Tube D'Event | 1 |
| 14 | 59018091A | Tuyau | 1 |
| 15 | 74140431A | Collier | 3 |
| 16 | 81415801A | Raccord | 2 |
| 17 | 59014671A | Tuyau drainage court | 1 |
| 18 | 59014681A | Tuyau drainage long | 1 |
| 19 | 59018121A | Tuyau court | 1 |
| 20 | 59018261A | Tuyau long | 1 |
| 21 | 74140571A | Collier | 1 |
| 22 | 74140631A | Collier | 3 |
| 23 | 81411111C | Raccord tuyau | 2 |
| 24 | 85250231A | Joint | 2 |
| 25 | 77919162AA | Vis special | 1 |
| 26 | 77210471B | Vis tef M5X12 | 2 |
| 27 | 4601C581A | Gaine de protection | 1 |
| 28 | 77210591A | Vis tef M6X10 | 1 |
| 29 | 59014771A | Tuyau | 1 |
| 30 | 46016701A | Cache | 1 |
| 31 | 77214291AB | Vis special | 2 |
| 32 | 86612211A | Tampon | 2 |
| 33 | 59014131A | Tuyau | 1 |
| 34 | 59014961A | Tuyau | 1 |
| 35 | 59014991A | Tuyau | 1 |
| 36 | 59018301A | Tuyau | 1 |
