Pincez pour zoomer · touchez une pièce

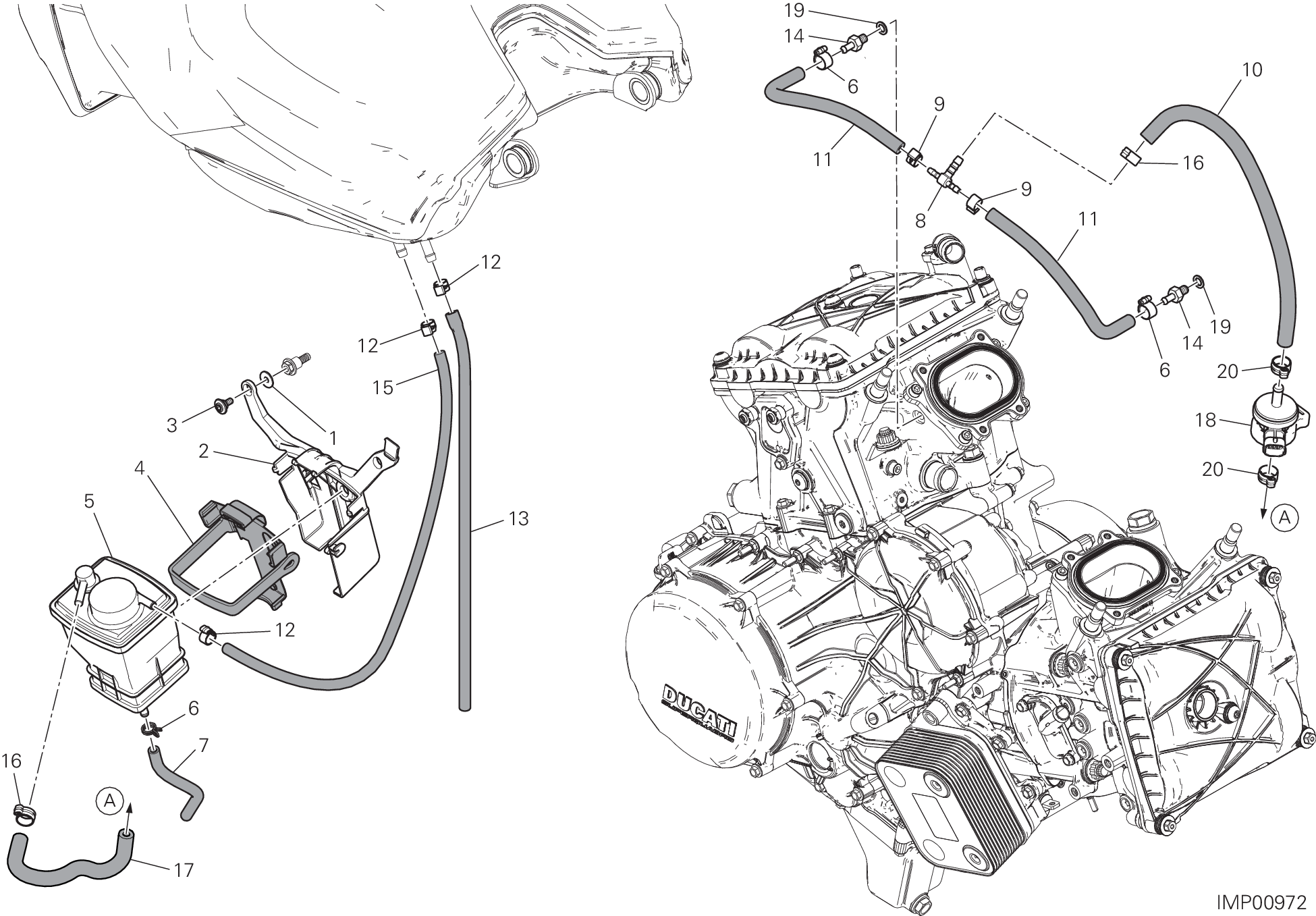

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85240091A | Rondelle 5.3X15X1 | 3 |
| 2 | 8291A901B | Support | 1 |
| 3 | 77210852C | Vis | 3 |
| 4 | 70010751A | Antivibration | 1 |
| 5 | 42640041B | Filtre canister | 1 |
| 6 | 74141711A | Collier 10-7 mm | 2 |
| 7 | 87611181A | Tube D'Event | 1 |
| 8 | 81441041A | Raccord à trois voies | 1 |
| 9 | 74140581A | Collier | 2 |
| 10 | 93510321A | Tuyau | 1 |
| 11 | 93510081A | Tuyau | 2 |
| 12 | 74140651A | Fascetta 11-7 mm | 3 |
| 13 | 87611191A | Tuyau drainage | 1 |
| 14 | 81413341A | Raccord | 2 |
| 15 | 93510091A | Tuyau | 1 |
| 16 | 74140631A | Collier | 2 |
| 17 | 93510311A | Tuyau | 1 |
| 18 | 65540101A | Soupape vidange | 1 |
| 19 | 85250231A | Joint | 2 |
| 20 | 74140641A | Collier | 2 |
