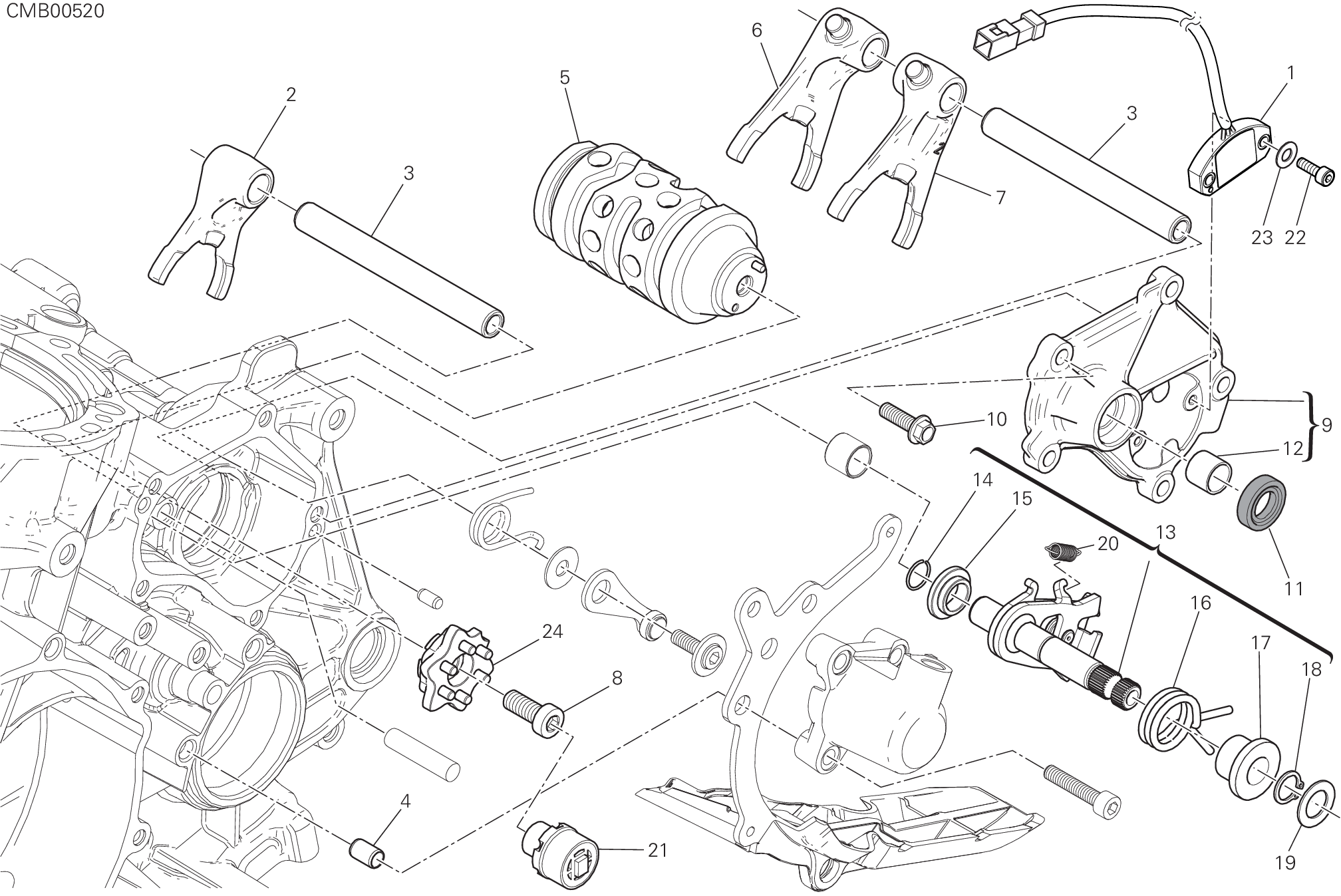

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 55243522A | Capteur de position boîte de vitesses | 1 |
| 2 | 18010271D | Fourche engrenement 5Ème, 6Ème vitesse | 1 |
| 3 | 82113441B | Goujon pour fourche | 2 |
| 4 | 71113631A | Douille | 2 |
| 5 | 18220353C | Tambour complet boîte de vitesses | 1 |
| 6 | 18010281D | Fourche engrenement 1Ème, 4Ème vitesse | 1 |
| 7 | 18010291D | Fourche engrenement 2Ème, 3Ème vitesse | 1 |
| 8 | 77355038B | Vis | 1 |
| 9 | 24723653C | Couvercle commande boîte de vitesses (ensemble) | 1 |
| 10 | 77253317C | Vis | 5 |
| 11 | 93041591A | Bague étanchéité | 1 |
| 12 | 70140111B | Roulement à aiguilles | 1 |
| 13 | 18120064A | Arbre sélecteur de vitesses (ensemble) | 1 |
| 14 | 88450311A | Bague D'Arret | 1 |
| 15 | 71611581C | Entretoise | 1 |
| 16 | 79915141D | Ressort | 1 |
| 17 | 71611571C | Entretoise | 1 |
| 18 | 88450361A | Circlip | 1 |
| 19 | 85212651A | Rosette | 1 |
| 20 | 79915131C | Ressort | 1 |
| 21 | 55213333A | Support (ensemble) | 1 |
| 22 | 77156209E | Vis | 2 |
| 23 | 85213611A | Rondelle | 2 |
| 24 | 18220381B | Ensemble bride barillet sélecteur | 1 |
