Pincez pour zoomer · touchez une pièce

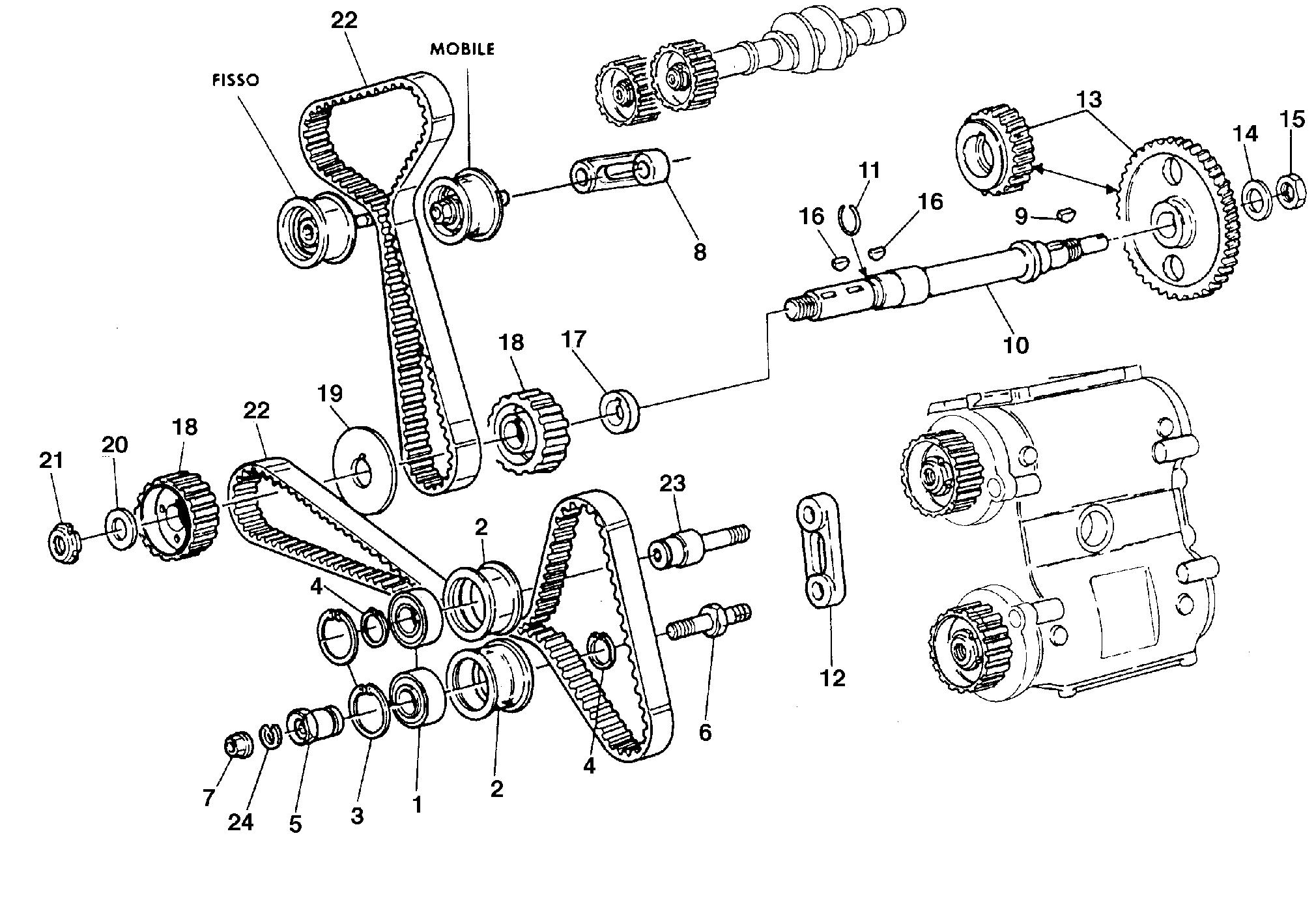

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 70250082A | Roulement | 4 |
| 2 | 45110151A | Douille tendeur | 4 |
| 3 | 735033380 | Circlip | 4 |
| 4 | 735001747 | Bague elastique 17 din 471 | 4 |
| 5 | 45110021C | Excentrique tendeur | 2 |
| 6 | 45110091A | Goujon tendeur mobile | 2 |
| 7 | 729908FN1 | Ecrou | 4 |
| 8 | 71310392A | Entretoise tendeur | 1 |
| 9 | 075529025 | Clé woodruff | 1 |
| 10 | 14710141A | Arbre renvoi distribution | 1 |
| 11 | 88210031A | Bague elastique arrêt | 1 |
| 12 | 71310402A | Entretoise tendeur | 1 |
| 13 | 17120161A | Engranages distribution | 1 |
| 14 | 040029040 | Rondelle blocage | 1 |
| 15 | 012440060 | Écrou M14X1,00X7 | 1 |
| 16 | 741721008 | Clé woodruff 4X5 | 2 |
| 17 | 71310082A | Entretoise | 1 |
| 18 | 25510051A | Poulie distribution | 2 |
| 19 | 85610441A | Rondelle de division poulies | 1 |
| 20 | 079769040 | Rondelle 15.2X24X1 | 1 |
| 21 | 729441542 | Embout elastique | 1 |
| 22 | 73740111B | Courroie dentee commande distribution | 2 |
| 23 | 45110041B | Goujon tendeur | 2 |
| 24 | 46240378A | Rondelle elastique | 1 |
