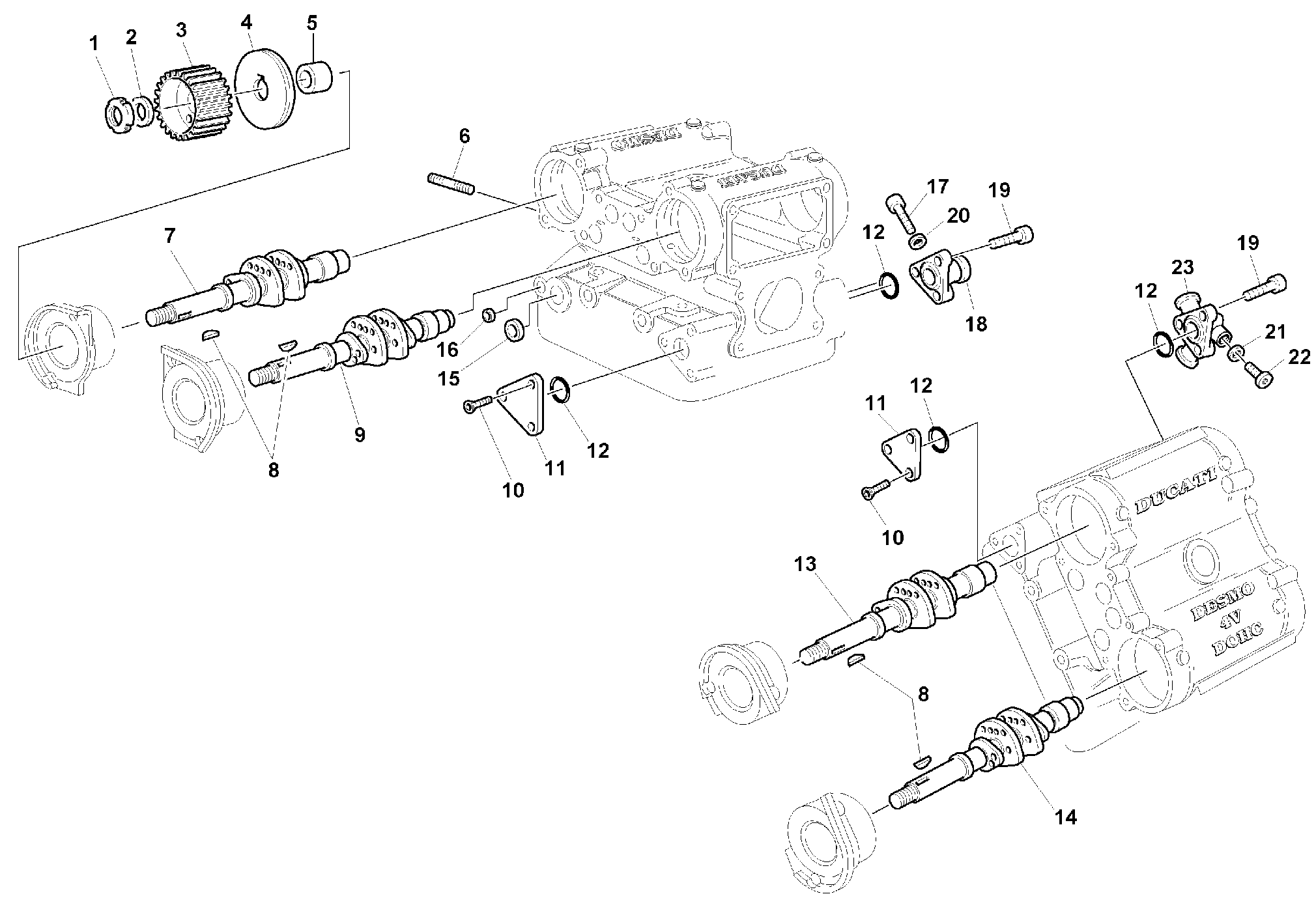

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 4 |
| 2 | 079769040 | Rondelle 15.2X24X1 | 4 |
| 3 | 25510051A | Poulie distribution | 4 |
| 4 | 85610441A | Rondelle de division poulies | 4 |
| 5 | 71310071A | Entretoise poulie | 4 |
| 6 | 76640121A | Goujon | 6 |
| 7 | 14810281B | Arbre à cames échappement vertical | 1 |
| 8 | 741721008 | Clé woodruff 4X5 | 4 |
| 9 | 14810771A | Arbre à cames aspiration vertical | 1 |
| 10 | 707806516 | Vis allen M6X16 | 6 |
| 11 | 24710201AA | Couvercle | 2 |
| 12 | 938232087 | Joint torique | 4 |
| 13 | 14810761A | Arbre à cames aspiration horizontal | 1 |
| 14 | 14810271B | Arbre à cames échappement horizontal | 1 |
| 15 | 87310041A | Bouchon | 4 |
| 16 | 87310011A | Bouchon 16 mm | 4 |
| 17 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 18 | 81410021AA | Raccord entree eau auxcylindres | 1 |
| 19 | 60N107335 | Vis tcei M6X1.00X16 | 6 |
| 20 | 42020007A | Joint en cuivre | 1 |
| 21 | 42020062A | Joint aluminium | 1 |
| 22 | 78050041A | Bouchon filetée M12X1,5 | 1 |
| 23 | 81410591A | Raccord sortie eau | 1 |
