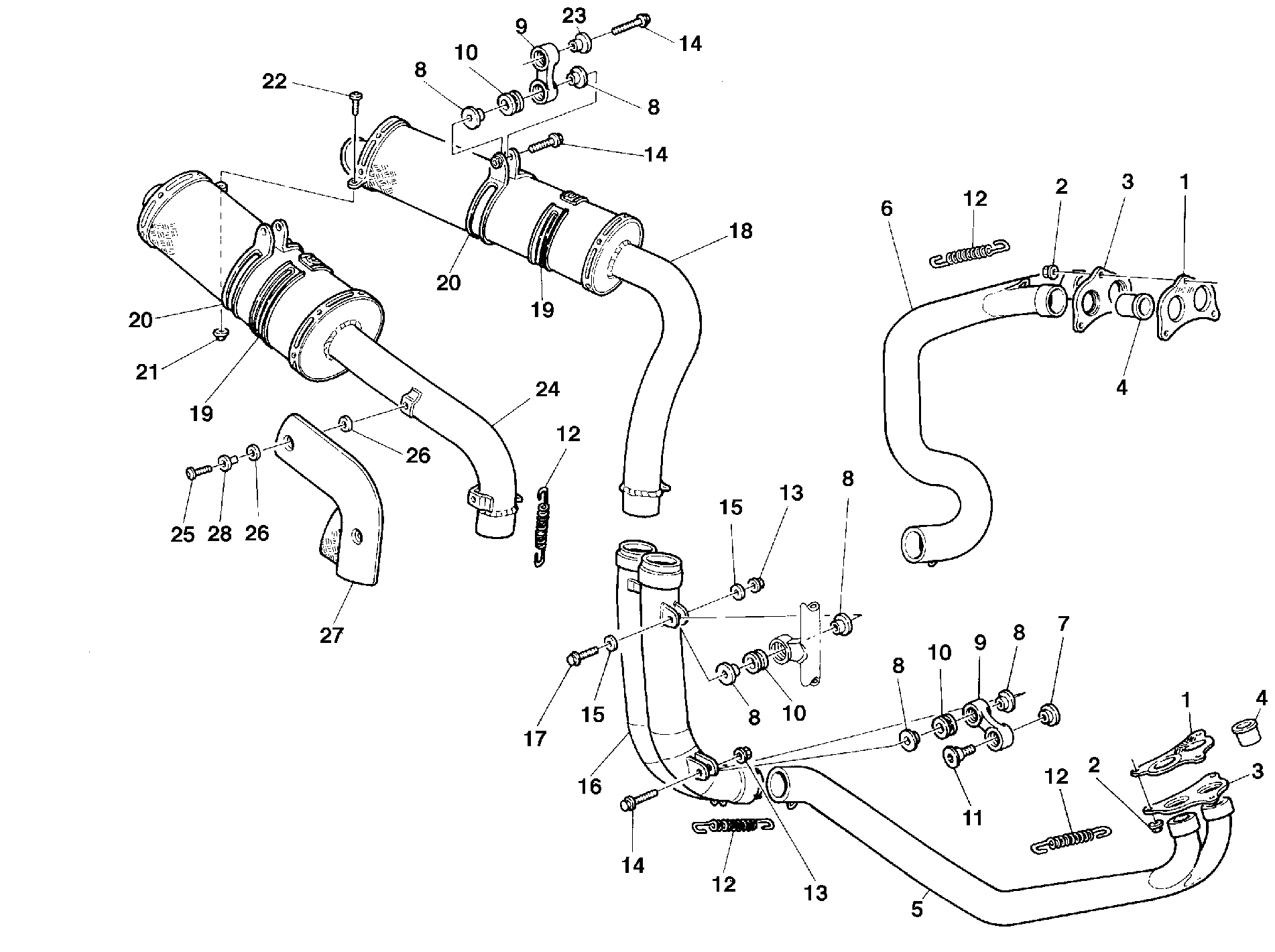

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 79010011A | Joint tuyau échappement | 2 |
| 2 | 74840027A | Ecrou | 6 |
| 3 | 16010421C | Bride | 2 |
| 4 | 57010281C | Goujon | 4 |
| 5 | 57010321E | Tube de decharge tête horizontal | 1 |
| 6 | 57110231C | Tuyau échappement vertical | 1 |
| 7 | 71010271A | Entretoise | 1 |
| 8 | 71310821A | Entretoise | 8 |
| 9 | 800062649 | Support | 1 |
| 10 | 76410241A | Joint en caoutchouc Anti-Vibration | 4 |
| 11 | 77910851A | Vis | 1 |
| 12 | 79910481A | Ressort ancrage tuyau D'Echappement | 6 |
| 13 | 800044240 | Écrou autobloquant bride M6X1,00 | 2 |
| 14 | 800062729 | Vis te M6X1.00X25 ch8 | 5 |
| 15 | 800056359 | Rondelle 16X6.4X1.5 | 2 |
| 16 | 57010331C | Tuyau d' échappement | 1 |
| 17 | 000062730 | Vis M6X30 | 1 |
| 18 | 57410441C | Silencieux gauche | 1 |
| 19 | 78810481A | Joint | 2 |
| 20 | 57610301A | Collier | 2 |
| 21 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 1 |
| 22 | 800059572 | Vis tsei M5X0,8X10 | 1 |
| 23 | 71610292A | Entretoise | 2 |
| 24 | 57310441C | Silencieux droit | 1 |
| 25 | 8BB061070 | Vis tcei M6X1.00X16 | 2 |
| 26 | 85210721A | Rondelle | 4 |
| 27 | 46010641A | Protection tuyaux échappement | 1 |
| 28 | 000044099 | Entretoise 8X6.2X8.5 | 2 |
