Pincez pour zoomer · touchez une pièce

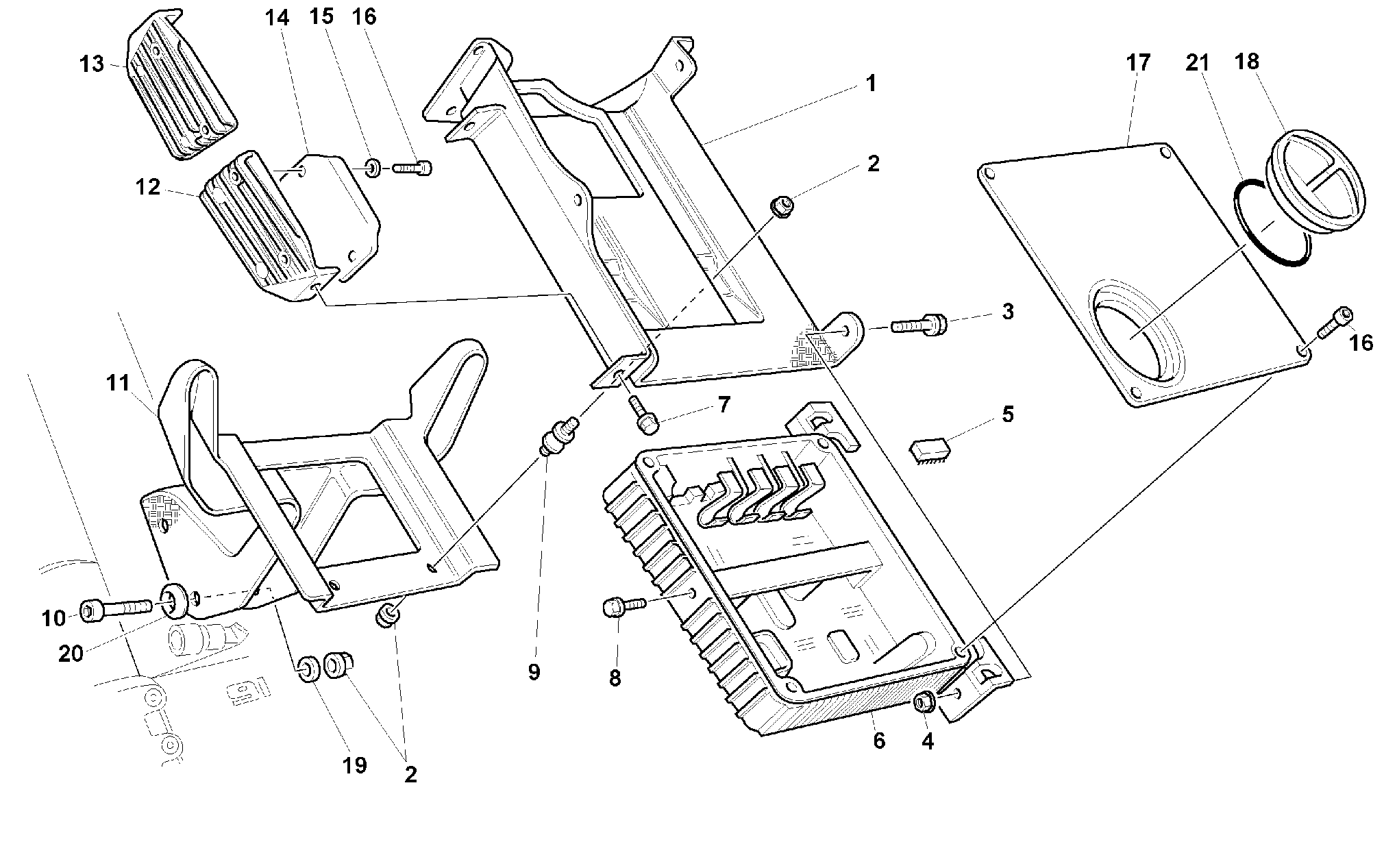

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911581A | Support | 1 |
| 2 | 800044240 | Écrou autobloquant bride M6X1,00 | 2 |
| 3 | 77250241A | Vis M6X16 | 2 |
| 4 | 800044240 | Écrou autobloquant bride M6X1,00 | 2 |
| 5 | 54611041A | Eprom | 1 |
| 5 | 54611051A | Eprom | 1 |
| 5 | 54611061A | Eprom | 1 |
| 6 | 28640092A | Centrale contrôle moteur | 1 |
| 7 | 77250251A | Vis M6X10 | 2 |
| 8 | 77250031A | Vis 5X10 | 1 |
| 9 | 70010041A | Silentbloc | 4 |
| 10 | 77150772B | Vis | 2 |
| 11 | 82911591A | Bride avant | 1 |
| 12 | 82911161A | Support droit | 1 |
| 13 | 82911151A | Support gauche | 1 |
| 14 | 28740332A | Groupe puissance | 2 |
| 15 | 60N115654 | Rondelle | 4 |
| 16 | 722761035 | Vis M4X20 | 8 |
| 17 | 24711131A | Couvercle distributeur | 1 |
| 18 | 87310341A | Bouchon | 1 |
| 19 | 80A006385 | Rondelle | 2 |
| 20 | 84110011C | Cuvette | 2 |
| 21 | 938233262 | Joint torique | 1 |
