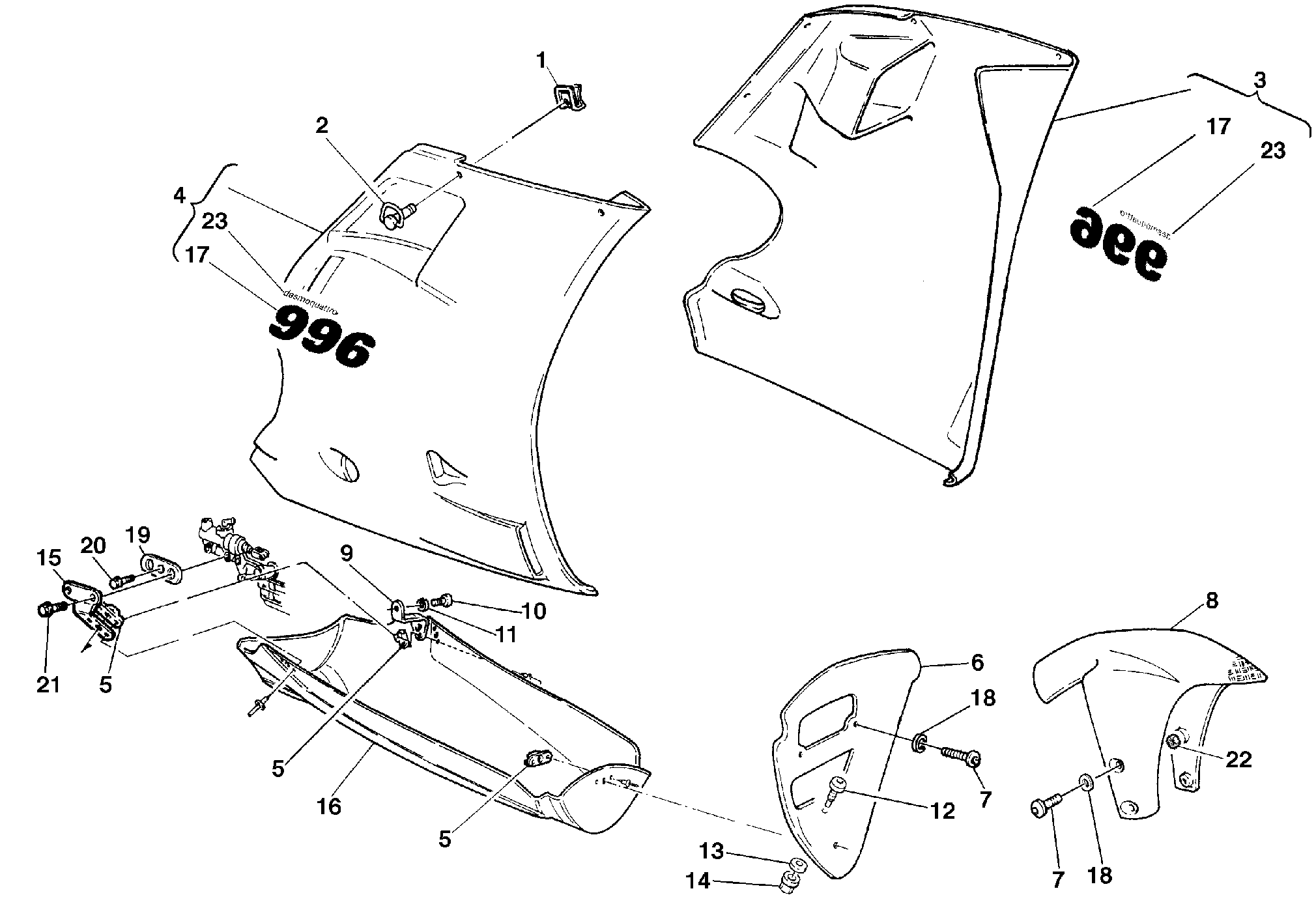

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85040191A | Fixage rapide | 10 |
| 2 | 85040251A | Pivot | 10 |
| 3 | 48030631C | Carene gauche | 1 |
| 4 | 48030621C | Carene droite | 1 |
| 5 | 85040291A | Fixation rapide | 3 |
| 6 | 48410301A | Canalisation | 1 |
| 7 | 800056525 | Vis | 6 |
| 8 | 56410281A | Garde-Boue avant | 1 |
| 9 | 82711471A | Plaquette gauche | 1 |
| 10 | 77157522B | Vis M10X20 | 1 |
| 11 | 734010N01 | Rondelle elastique | 1 |
| 12 | 77911681A | Vis special | 1 |
| 13 | 075549310 | Rondelle | 1 |
| 14 | 800044240 | Écrou autobloquant bride M6X1,00 | 1 |
| 15 | 82711461A | Plaquette droite | 1 |
| 16 | 48030643A | Carene inférieure | 1 |
| 17 | 43711021AA | Decalcomanie 996 | 2 |
| 18 | 85610421A | Rondelle en nylon 6X12X0,5 | 2 |
| 19 | 82711631A | Plaquette | 1 |
| 20 | 77250251A | Vis M6X10 | 1 |
| 21 | 77250241A | Vis M6X16 | 2 |
| 22 | 763106N01 | Ecrou | 4 |
| 23 | 43711011AA | Decalcomanie desmoquattro | 2 |
