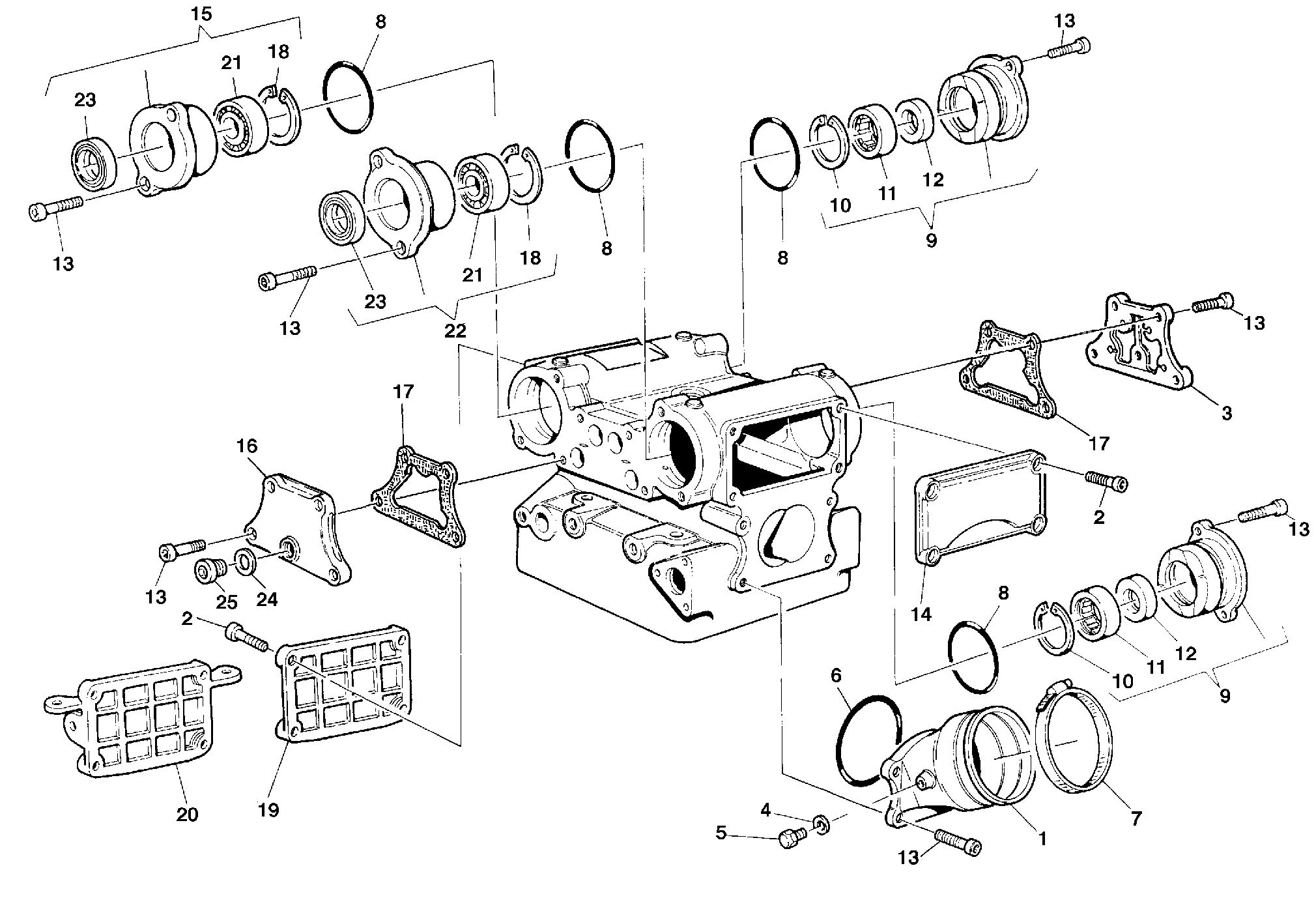

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010131A | Raccord D'Admission | 2 |
| 2 | 77150642B | Vis tcei M6X1.00X14 | 16 |
| 3 | 24710053BA | Couvercle central | 2 |
| 4 | 025070223 | Joint aluminium | 4 |
| 5 | 77650322A | Vis Tc M5X8 | 4 |
| 6 | 88640251A | Joint torique | 2 |
| 7 | 74140221A | Collier | 2 |
| 8 | 88650041A | Joint torique | 8 |
| 9 | 23520022AA | Capuchon complet cte Compte-Tours | 4 |
| 10 | 735033380 | Circlip | 4 |
| 11 | 757941542 | Roulement | 4 |
| 12 | 937831730 | Bague D'Etancheite 17-30-7 | 4 |
| 13 | 60N107335 | Vis tcei M6X1.00X16 | 40 |
| 14 | 24010011AA | Couvercle soupapes aspiration | 2 |
| 15 | 23520101B | Capuchon | 2 |
| 16 | 24710053AA | Couvercle central | 2 |
| 17 | 78010104A | Joint couvercle | 4 |
| 18 | 735033683 | Circlip | 4 |
| 19 | 24010141A | Couvercle soupapesechappement | 1 |
| 20 | 24010151A | Couvercle soupapesechappement | 1 |
| 21 | 70250131A | Roulement | 4 |
| 22 | 23520111B | Capuchon | 2 |
| 23 | 937832235 | Bague D'Etancheite 22-35-7 | 4 |
| 24 | 42020008A | Joint en cuivre 11X8.2X1 | 2 |
| 25 | 77110051A | Vis speciale | 2 |
