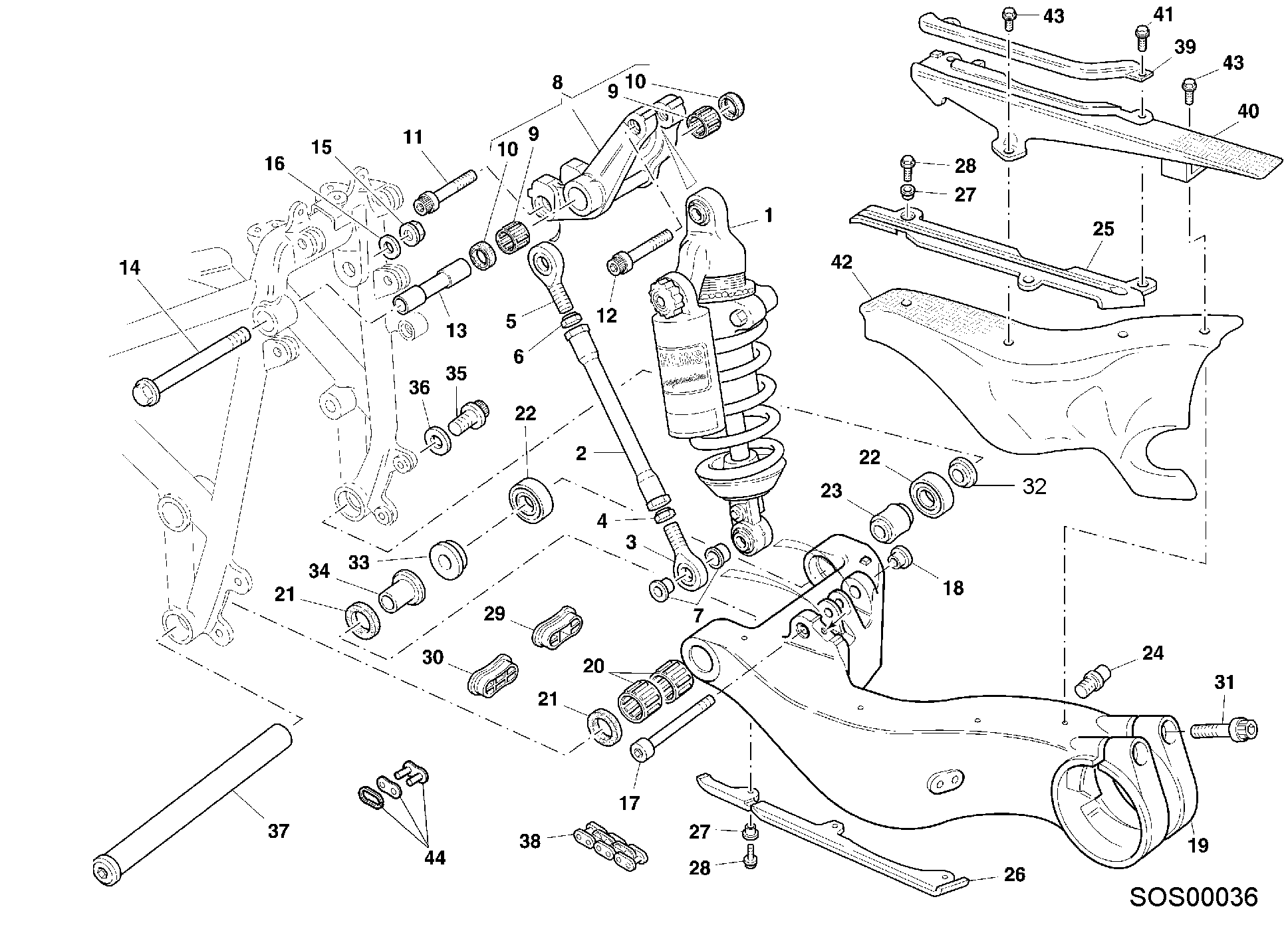

44 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36520342A | Amortisseur | 1 |
| 2 | 87510471A | Tirant | 1 |
| 3 | 84840071A | Joint à rotule | 1 |
| 4 | 75010441A | Écrou gauche | 1 |
| 5 | 84840061A | Joint à rotule | 1 |
| 6 | 75010431A | Ecrou | 1 |
| 7 | 71010581A | Entretoise | 4 |
| 8 | 37220101A | Ensemble culbuteur | 1 |
| 9 | 70140041A | Roulement à aiguilles | 2 |
| 10 | 93040111A | Bague D'Etancheite | 2 |
| 11 | 77159372B | Vis | 1 |
| 12 | 77159382B | Vis | 1 |
| 13 | 71510031A | Entretoise | 1 |
| 14 | 77210021A | Vis | 1 |
| 15 | 729910FF1 | Écrou bride M10X1.25 | 1 |
| 16 | 002337153 | Rondelle 10,3X18X1 | 1 |
| 17 | 77110031A | Vis | 1 |
| 18 | 71010261A | Entretoise | 1 |
| 19 | 37010241A | Bras oscillant | 1 |
| 20 | 764000001 | Douille à aiguilles | 2 |
| 21 | 041202295 | Bague D'Etancheite | 2 |
| 22 | 70240081A | Roulement | 2 |
| 23 | 71311041A | Entretoise interne | 1 |
| 24 | 83210031A | Goupille | 1 |
| 25 | 44710261A | Patin chaîne supérieure | 1 |
| 26 | 44710271A | Patin chaîne inférieure | 1 |
| 27 | 800062653 | Entretoise | 6 |
| 28 | 800062726 | Vis tef M6X1,00X14 ch8 | 6 |
| 29 | 87210161A | Casquette droite | 1 |
| 30 | 87210171A | Casquette gauche | 1 |
| 31 | 77210111B | Vis special | 2 |
| 32 | 71210221A | Entretoise droit | 1 |
| 33 | 71210231A | Entretoise droit | 1 |
| 34 | 71010241C | Entretoise | 1 |
| 35 | 77210031A | Vis | 1 |
| 36 | 85210681A | Rondelle | 1 |
| 37 | 36910051A | Axe fourche ariere | 1 |
| 38 | 67640261A | Chaine | 1 |
| 39 | 46010401B | Protection | 1 |
| 40 | 44610021D | Carter de chaîne | 1 |
| 41 | 8A0067997 | Vis te M5X0,8X16 ch8 | 2 |
| 42 | 46010871A | Carter bras oscillant | 1 |
| 43 | 77250251A | Vis M6X10 | 2 |
| 44 | 67740061A | Joint chain | 1 |
