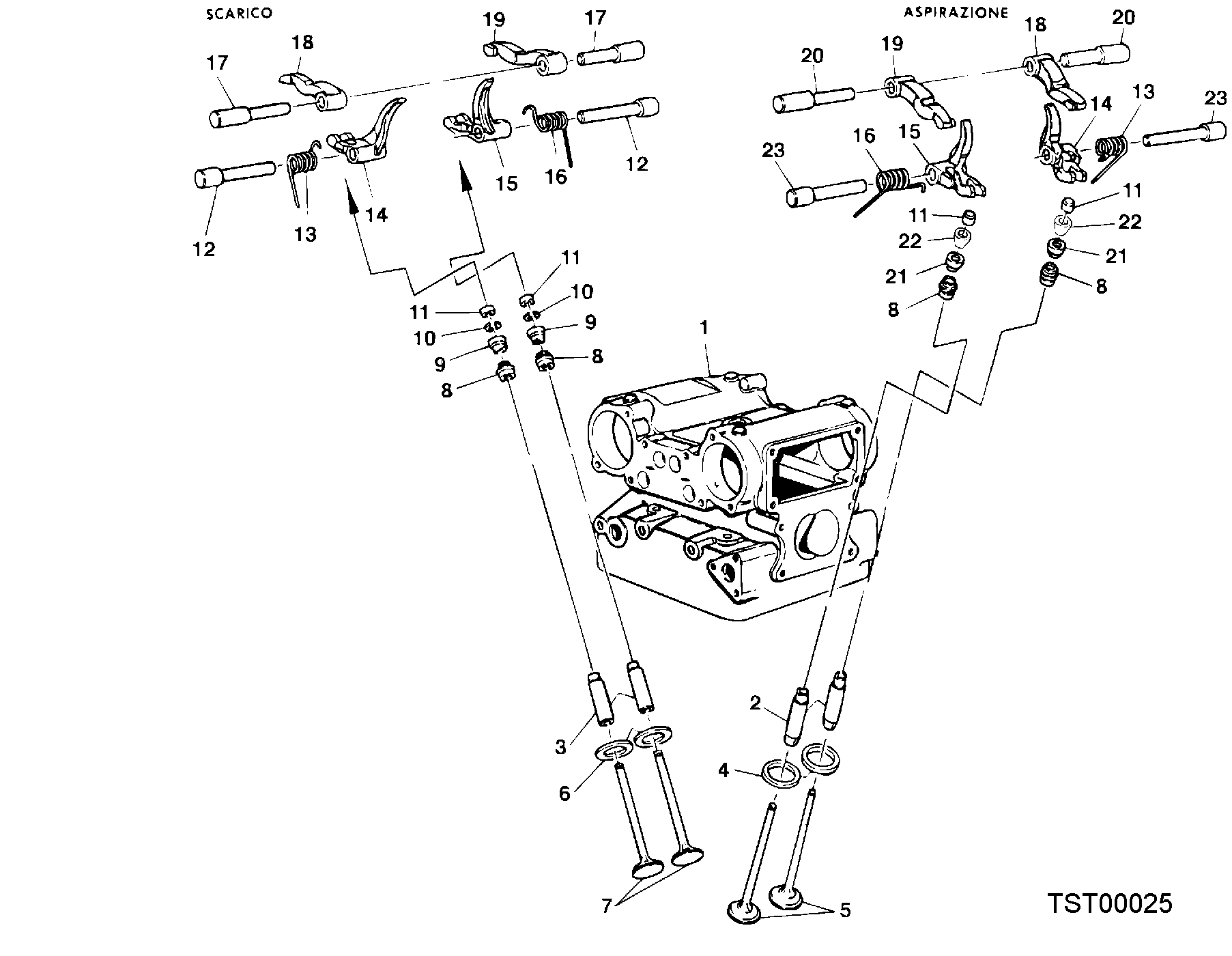

Arbre À Cames

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30121001A	Culasse	2
2	30310231A	Guide-Soupape D'Aspiration en bronze	4
2	30310231AA	Guide-Soupape D'Aspiration majore	4
2	30310231AB	Guide-Soupape D'Aspiration majore	4
2	30310231AC	Guide-Soupape D'Aspiration majore	4
3	30310221A	Guide-Soupape échappement en bronze	4
3	30310221AA	Guide-Soupape échappement majore	4
3	30310221AB	Guide-Soupape échappement majore	4
3	30310221AC	Guide-Soupape échappement majore	4
4	30410321A	Siège soupape admissiom	4
4	30410321AB	Siège soupape admission majore	4
4	30410321AC	Siège soupape admission majore	4
5	21010261A	Soupape admission	4
6	30410271A	Siège soupape D'Echappement	4
6	30410271AB	Siège soupape échappement majore	4
6	30410271AC	Siège soupape échappement majore	4
7	21110241A	Soupape dechappement	4
8	76410021A	Bague D'Etencheite Guide-Soupape	8
9	84010511B	Réglage culbeteur fermature 2.70 mm	4
9	84010521B	Réglage culbeteur fermature 2.75 mm	4
9	84010531B	Réglage culbeteur fermature 2.80 mm	4
9	84010541B	Réglage culbeteur fermature 2.85 mm	4
9	84010551B	Réglage culbeteur fermature 2.90 mm	4
9	84010561B	Réglage culbeteur fermature 2.95 mm	4
9	84010571B	Réglage culbeteur fermature 3.00 mm	4
9	84010581B	Réglage culbeteur fermature 3.05 mm	4
9	84010591B	Réglage culbeteur fermature 3.10 mm	4
9	84010601B	Réglage culbeteur fermature 3.15 mm	4
9	84010611B	Réglage culbeteur fermature 3.20 mm	4
9	84010621B	Réglage culbeteur fermature 3.25 mm	4
9	84010631B	Réglage culbeteur fermature 3.30 mm	4
9	84010641B	Réglage culbeteur fermature 3.35 mm	4
9	84010651B	Réglage culbeteur fermature 3.40 mm	4
9	84010661B	Réglage culbeteur fermature 3.45 mm	4
9	84010671B	Réglage culbeteur fermature 3.50 mm	4
9	84010681B	Réglage culbeteur fermature 3.55 mm	4
9	84010691B	Réglage culbeteur fermature 3.60 mm	4
9	84010701B	Réglage culbeteur fermature 3.65 mm	4
9	84010711B	Réglage culbeteur fermature 3.70 mm	4
10	66910011E	Demi bague	16
11	84010011A	Réglage culbeteur ouverture 2.00 mm	8
11	84010021A	Réglage culbeteur ouverture 2.05 mm	8
11	84010031A	Réglage culbeteur ouverture 2.10 mm	8
11	84010041A	Réglage culbeteur ouverture 2.15 mm	8
11	84010051A	Réglage culbeteur ouverture 2.20 mm	8
11	84010061A	Réglage culbeteur ouverture 2.25 mm	8
11	84010071A	Réglage culbeteur ouverture 2.30 mm	8
11	84010081A	Réglage culbeteur ouverture 2.35 mm	8
11	84010091A	Réglage culbeteur ouverture 2.40 mm	8
11	84010101A	Réglage culbeteur ouverture 2.45 mm	8
11	84010111A	Réglage culbeteur ouverture 2.50 mm	8
11	84010121A	Réglage culbeteur ouverture 2.55 mm	8
11	84010131A	Réglage culbeteur ouverture 2.60 mm	8
11	84010141A	Réglage culbeteur ouverture 2.65 mm	8
11	84010151A	Réglage culbeteur ouverture 2.70 mm	8
11	84010161A	Réglage culbeteur ouverture 2.75 mm	8
11	84010171A	Réglage culbeteur ouverture 2.80 mm	8
11	84010181A	Réglage culbeteur ouverture 2.85 mm	8
11	84010191A	Réglage culbeteur ouverture 2.90 mm	8
11	84010201A	Réglage culbeteur ouverture 2.95 mm	8
11	84010211A	Réglage culbeteur ouverture 3.00 mm	8
11	84010221A	Réglage culbeteur ouverture 3.05 mm	8
11	84010231A	Réglage culbeteur ouverture 3.10 mm	8
11	84010241A	Réglage culbeteur ouverture 3.15 mm	8
11	84010251A	Réglage culbeteur ouverture 3.20 mm	8
11	84010261A	Réglage culbeteur ouverture 3.25 mm	8
11	84010271A	Réglage culbeteur ouverture 3.30 mm	8
11	84010281A	Réglage culbeteur ouverture 3.35 mm	8
11	84010291A	Réglage culbeteur ouverture 3.40 mm	8
11	84010301A	Réglage culbeteur ouverture 3.45 mm	8
11	84010311A	Réglage culbeteur ouverture 1.80 mm	8
11	84010321A	Réglage culbeteur ouverture 1.85 mm	8
11	84010331A	Réglage culbeteur ouverture 1.90 mm	8
11	84010341A	Réglage culbeteur ouverture 1.95 mm	8
12	82110041A	Axe culbuteur fermature	4
13	79910031A	Ressort retour soupape gauche	4
14	20910045A	Culbuteur ferm.	4
15	20910035A	Culbuteur ferm.	4
16	79910021A	Ressort retour soupape droite	4
17	82110031A	Axe culbuteur ouverture echappem.	4
18	20810065A	Culbuteur ouverture	4
19	20810055A	Culbuteur ouverture	4
20	82110791A	Axe culbuteur ouverture admission	4
21	84010861A	Réglage culbeteur fermature	4
21	84010871A	Réglage culbeteur fermature	4
21	84010881A	Réglage culbeteur fermature	4
21	84010891A	Réglage culbeteur fermature	4
21	84010901A	Réglage culbeteur fermature	4
21	84010911A	Réglage culbeteur fermature	4
21	84010921A	Réglage culbeteur fermature	4
21	84010931A	Réglage culbeteur fermature	4
21	84010941A	Réglage culbeteur fermature	4
21	84010951A	Réglage culbeteur fermature	4
21	84010961A	Réglage culbeteur fermature	4
21	84010971A	Réglage culbeteur fermature	4
21	84010981A	Réglage culbeteur fermature	4
21	84010991A	Réglage culbeteur fermature	4
21	84011001A	Réglage culbeteur fermature	4
21	84011011A	Réglage culbeteur fermature	4
21	84011021A	Réglage culbeteur fermature	4
21	84011031A	Réglage culbeteur fermature	4
21	84011041A	Réglage culbeteur fermature	4
21	84011051A	Réglage culbeteur fermature	4
21	84011061A	Réglage culbeteur fermature	4
21	84011071A	Réglage culbeteur fermature	4
22	84540011A	Demi bague	8
23	82110801A	Axe culbuteur fermature	4

—
