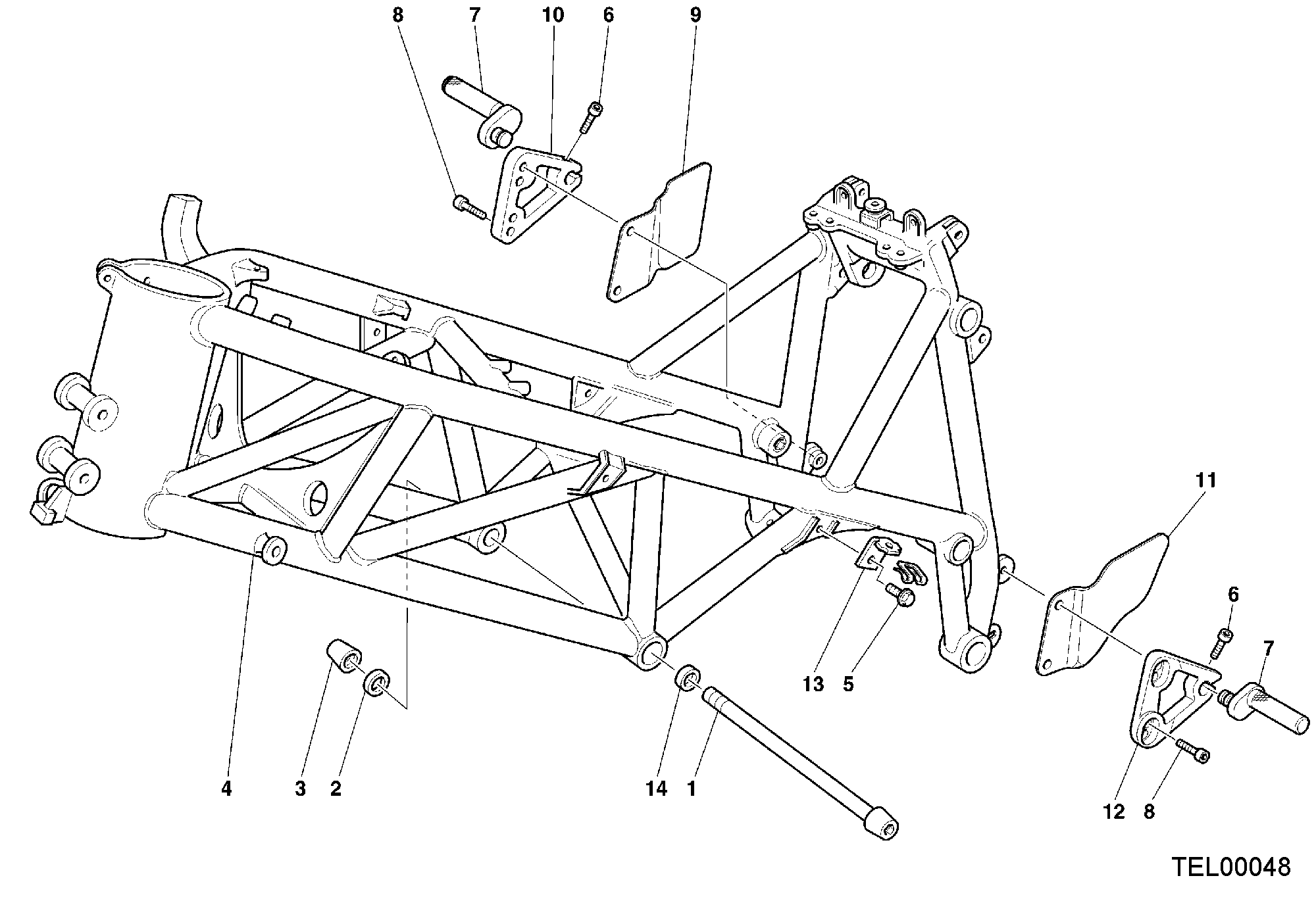

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210091C | Vis Moteur-Cadre | 2 |
| 2 | 85610541A | Rondelle | 2 |
| 3 | 75010381A | Ecrou | 2 |
| 4 | 47010462A | Cadre | 1 |
| 5 | 77250251A | Vis M6X10 | 4 |
| 6 | 77150662B | Vis | 1 |
| 7 | 46410271A | Repose-Pied av. complet | 2 |
| 8 | 77157232B | Vis tceif M8X1.25X25 ch6 | 4 |
| 9 | 46010841A | Couvercle droit | 1 |
| 10 | 82410342A | Plaque Porte-Repose-Pied droite(noire) | 1 |
| 11 | 46010851A | Protection gauche | 1 |
| 12 | 82410332A | Plaque Porte-Repose-Pied G.(noire) | 1 |
| 13 | 82710671A | Plaquette | 4 |
| 14 | 85610461A | Rondelle | 2 |
