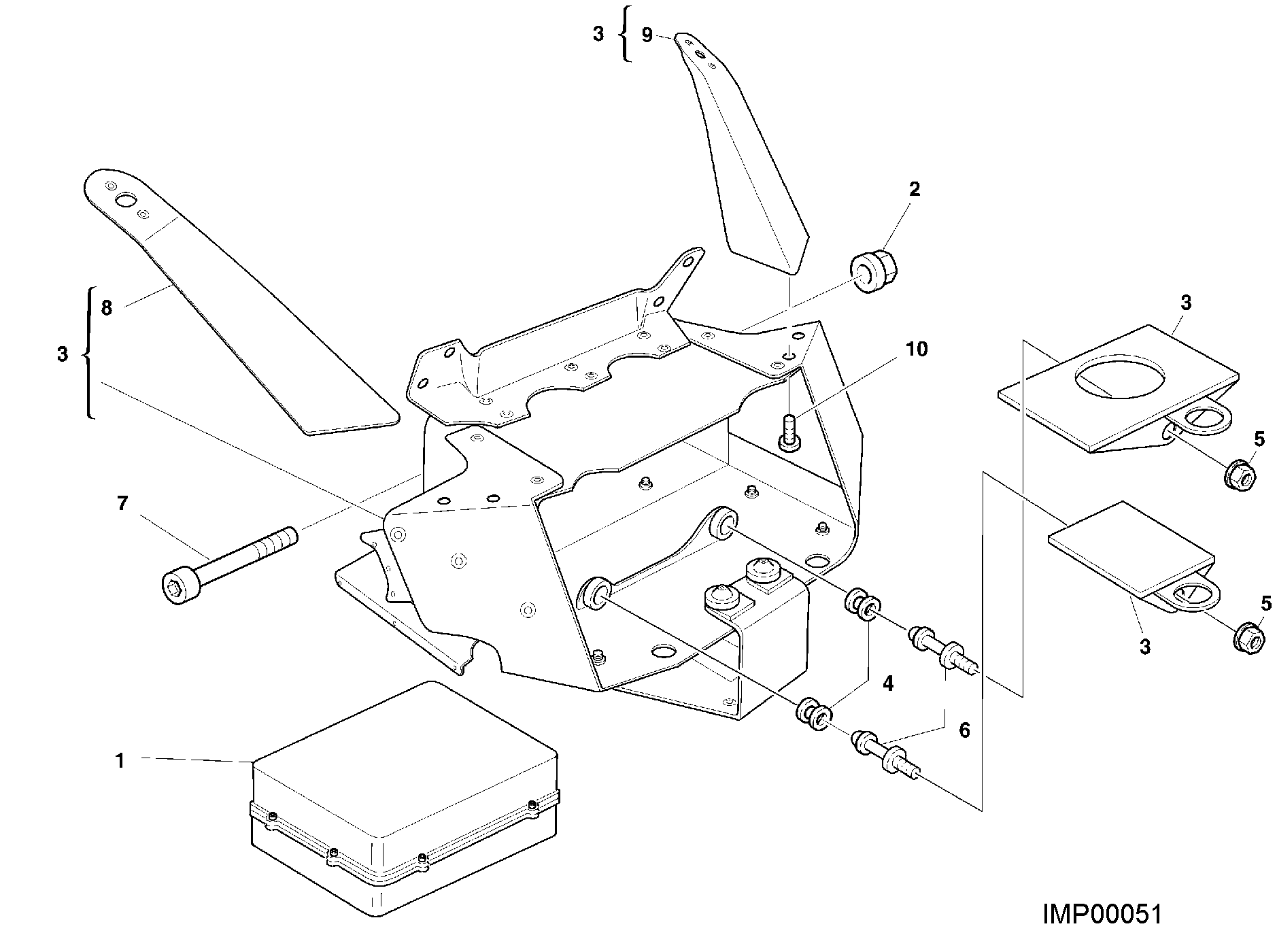

10 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28640141A | Centrale contrôle moteur | 1 |
| 2 | 000044240 | Écrou autobloquant bride M6X1.00 | 2 |
| 3 | 82912201A | Support | 1 |
| 4 | 800018048 | Caoutchouc | 9 |
| 5 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 9 |
| 6 | 82110751A | Goupille | 9 |
| 7 | 77150782B | Vis M6X65 | 2 |
| 8 | 82912661A | Support droit | 1 |
| 9 | 82912671A | Support gauche | 1 |
| 10 | 722761018 | Vis | 4 |
