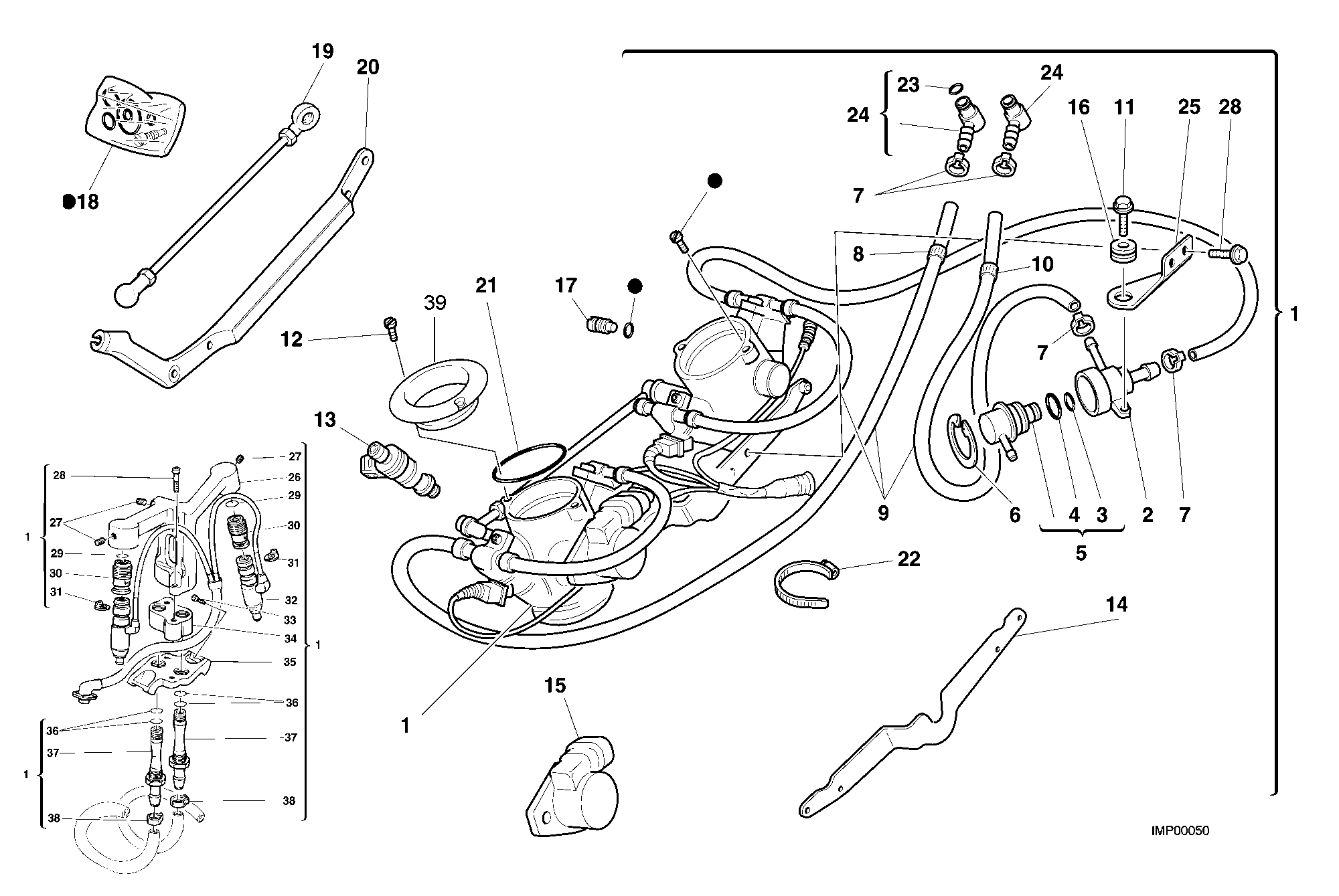

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28210011A | Corps papillon | 1 |
| 2 | 83010911A | Support | 1 |
| 3 | 88640211A | Joint torique | 1 |
| 4 | 88640221A | Joint torique | 1 |
| 5 | 28340051A | Régulateur pression | 1 |
| 6 | 735033449 | Circlip | 1 |
| 7 | 28740241B | Collier click 16.8mm | 8 |
| 8 | 74140411A | Collier R | 1 |
| 9 | 59011691A | Tuyau | 1 |
| 10 | 74140401A | Collier M | 1 |
| 11 | 77250251A | Vis M6X10 | 3 |
| 12 | 470412 | Vis M5X8 | 4 |
| 13 | 28040071A | Injector | 4 |
| 14 | 83011691A | Support connecteur | 1 |
| 15 | 28440021A | Potentiometre | 1 |
| 16 | 036499020 | Insertion filetée wellnut M6 | 1 |
| 17 | 28740281A | Vis réglage By-Pass | 1 |
| 18 | 28740291A | Kit de réparation | 1 |
| 19 | 28740451A | Tirant | 1 |
| 20 | 83011731A | Equerre | 1 |
| 21 | 938233262 | Joint torique | 2 |
| 22 | 069191030 | Collier | 1 |
| 23 | 040017030 | Joint torique 2031 | 2 |
| 24 | 58840171A | Raccord rapide | 1 |
| 25 | 82711591A | Plaquette | 1 |
| 26 | 83011621A | Support injecteurs | 1 |
| 27 | M260108 | Bouchon | 3 |
| 28 | 77150722B | Vis | 2 |
| 29 | 938230108 | Joint torique | 2 |
| 30 | 81410711A | Raccord | 2 |
| 31 | 79910851A | Ressort externe | 2 |
| 32 | 51011301C | Injector | 1 |
| 33 | M470616 | Vis | 2 |
| 34 | 83011631A | Entretoise | 1 |
| 35 | 83011661B | Plaque | 1 |
| 36 | 938230106 | Joint torique | 4 |
| 37 | 81410701A | Raccord essence | 2 |
| 38 | 28740241B | Collier click 16.8mm | 2 |
| 39 | 80210161A | Manchon | 2 |
