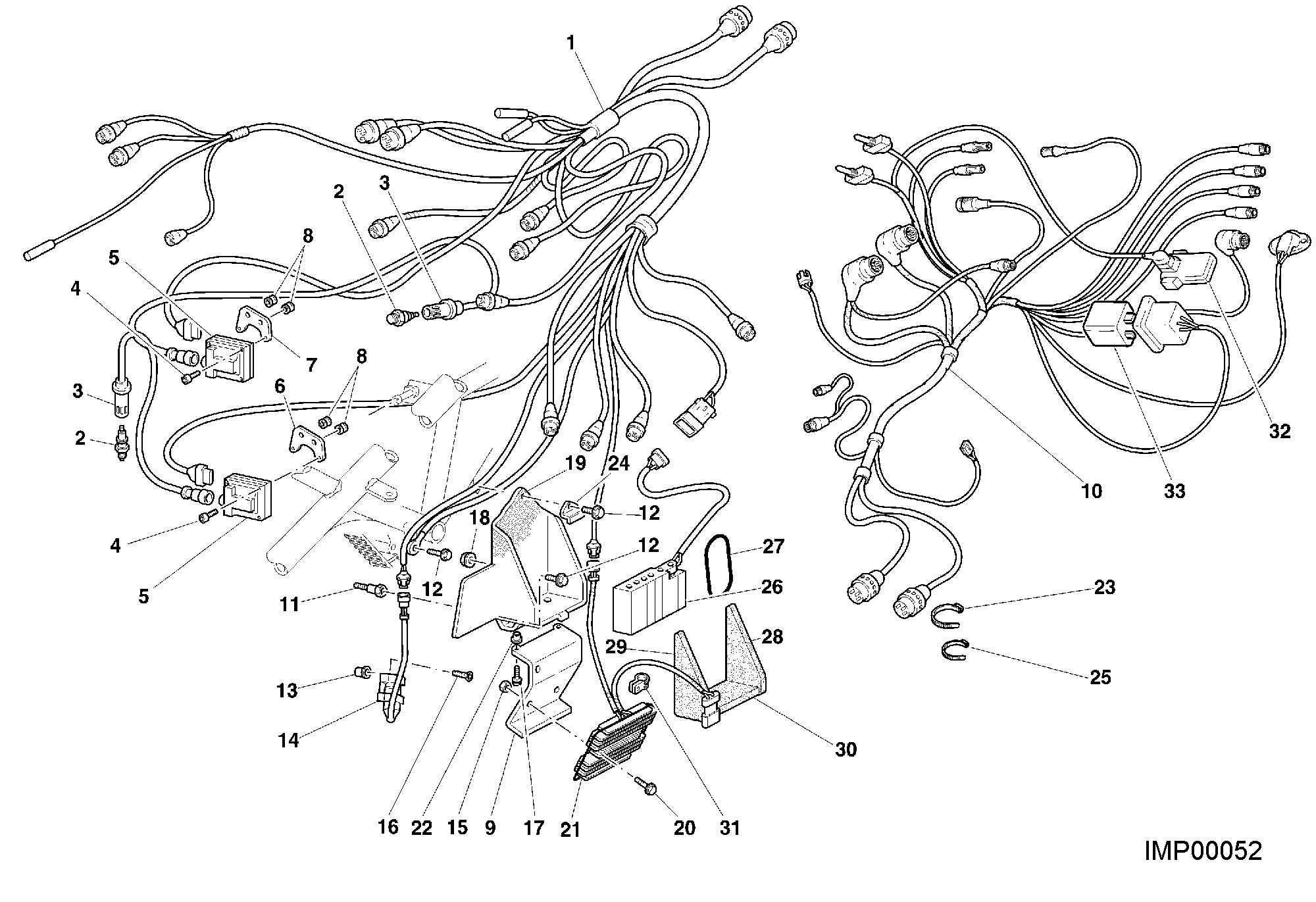

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51011182A | Câblage D'Injection | 1 |
| 2 | 67040201A | Bougie | 2 |
| 3 | 67110111A | Câble H.T. | 2 |
| 4 | 77150252B | Vis M4X25 | 4 |
| 5 | 28540031A | Bobine D'Allumage | 2 |
| 6 | 82912471A | Support gauche | 1 |
| 7 | 82912481A | Support droit | 2 |
| 8 | 079772068 | Joint en caoutchouc Anti-Vibration | 4 |
| 9 | 82711751A | Plaque | 1 |
| 10 | 51011192A | Câblage tableau de bord | 1 |
| 11 | 68410143A | Colonne | 1 |
| 12 | 77250251A | Vis M6X10 | 3 |
| 13 | 85040221A | Insertion fileté | 2 |
| 14 | 53910101A | Interrupteur | 1 |
| 15 | 000044240 | Écrou autobloquant bride M6X1.00 | 2 |
| 16 | 77750210A | Vis M4X16 | 2 |
| 17 | 000062726 | Vis tef M6X1.00X14 ch8 | 2 |
| 18 | 75050011A | Écrou autobloquant M6 H5.5 | 1 |
| 19 | 82911451A | Support batterie | 1 |
| 20 | 000062729 | Vis te M6X1.00X25 ch8 | 2 |
| 21 | 54010151A | Régulateur de tension | 1 |
| 22 | 036499020 | Insertion filetée wellnut M6 | 2 |
| 23 | 069191030 | Collier | 42 |
| 24 | 82710721A | Plaque | 1 |
| 25 | 74140381A | Collier | 25 |
| 26 | 39510011A | Batterie Ytr4A-Bs | 1 |
| 27 | 88640111A | Joint torique | 1 |
| 28 | 86610272A | Tampon droit | 1 |
| 29 | 86610282A | Tampon gauche | 1 |
| 30 | 86610331A | Tampon caoutchouc | 4 |
| 31 | 74140331A | Collier | 1 |
| 32 | 55240021A | Détecteur pression | 1 |
| 33 | 28740402A | Relais | 1 |
