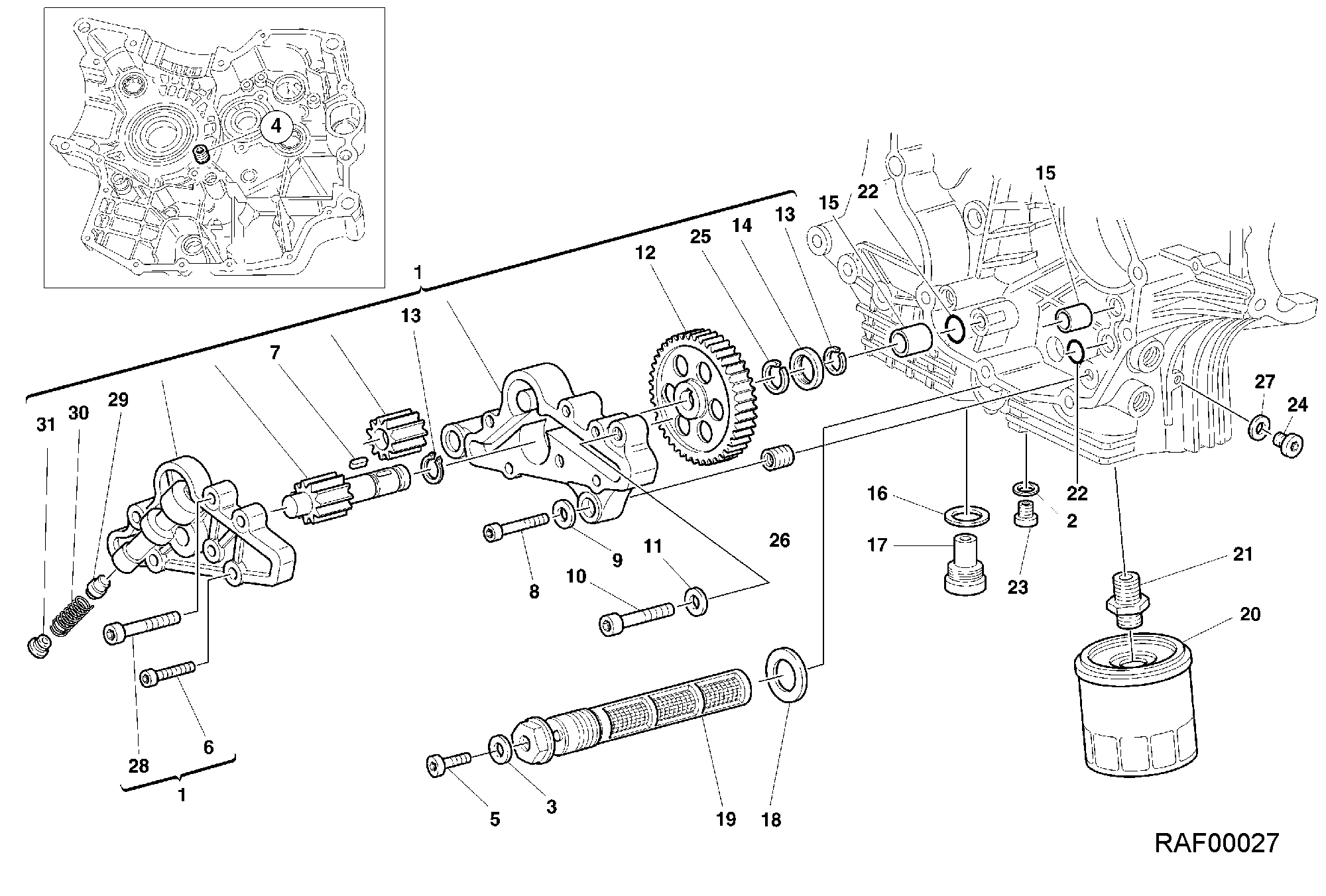

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17420141B | Pompe à huile complète | 1 |
| 2 | 42020062A | Joint aluminium | 1 |
| 3 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 4 | 78010171A | Bouchon | 1 |
| 5 | 78050011A | Bouchon | 1 |
| 6 | 77950011A | Vis | 3 |
| 7 | 68010011B | Clé woodruff 4X4X8 | 1 |
| 8 | 60N102510 | Vis tête hexagonale creuse M6X25 | 1 |
| 9 | 46240376A | Rondelle elastique 6Mm Din137B | 1 |
| 10 | 77151292B | Vis M8X40 | 2 |
| 11 | 46240378A | Rondelle elastique | 2 |
| 12 | 17410121B | Engrenage pompe | 1 |
| 13 | 735001237 | Circlip | 2 |
| 14 | 71010011A | Entretoise | 1 |
| 15 | 075949280 | Douille référence | 2 |
| 16 | 22032083A | Joint aluminium | 1 |
| 17 | 89420021A | Bouchon vidange huile avec aimant | 1 |
| 18 | 22032055A | Joint aluminium 1.0 mm | 1 |
| 18 | 78710091A | Joint | 1 |
| 19 | 89420061A | Filtre à huile à filet | 1 |
| 20 | 44440041A | Filtre à huile à cartouche | 1 |
| 21 | 81510201A | Nipple | 1 |
| 22 | 938270114 | Joint torique | 2 |
| 23 | 77910261A | Vis | 1 |
| 24 | 77911621A | Bouchon fileté | 1 |
| 25 | 762670012 | Anneau arrêt | 1 |
| 26 | 067049310 | Douille | 1 |
| 27 | 015070120 | Joint 10,5X17X2 | 1 |
| 28 | 77950051A | Vis M6X30 | 3 |
| 29 | 59310181A | Soupape By-Pass | 1 |
| 30 | 79910551A | Ressort By-Pass | 1 |
| 31 | 78010181A | Bouchon By-Pass | 1 |
