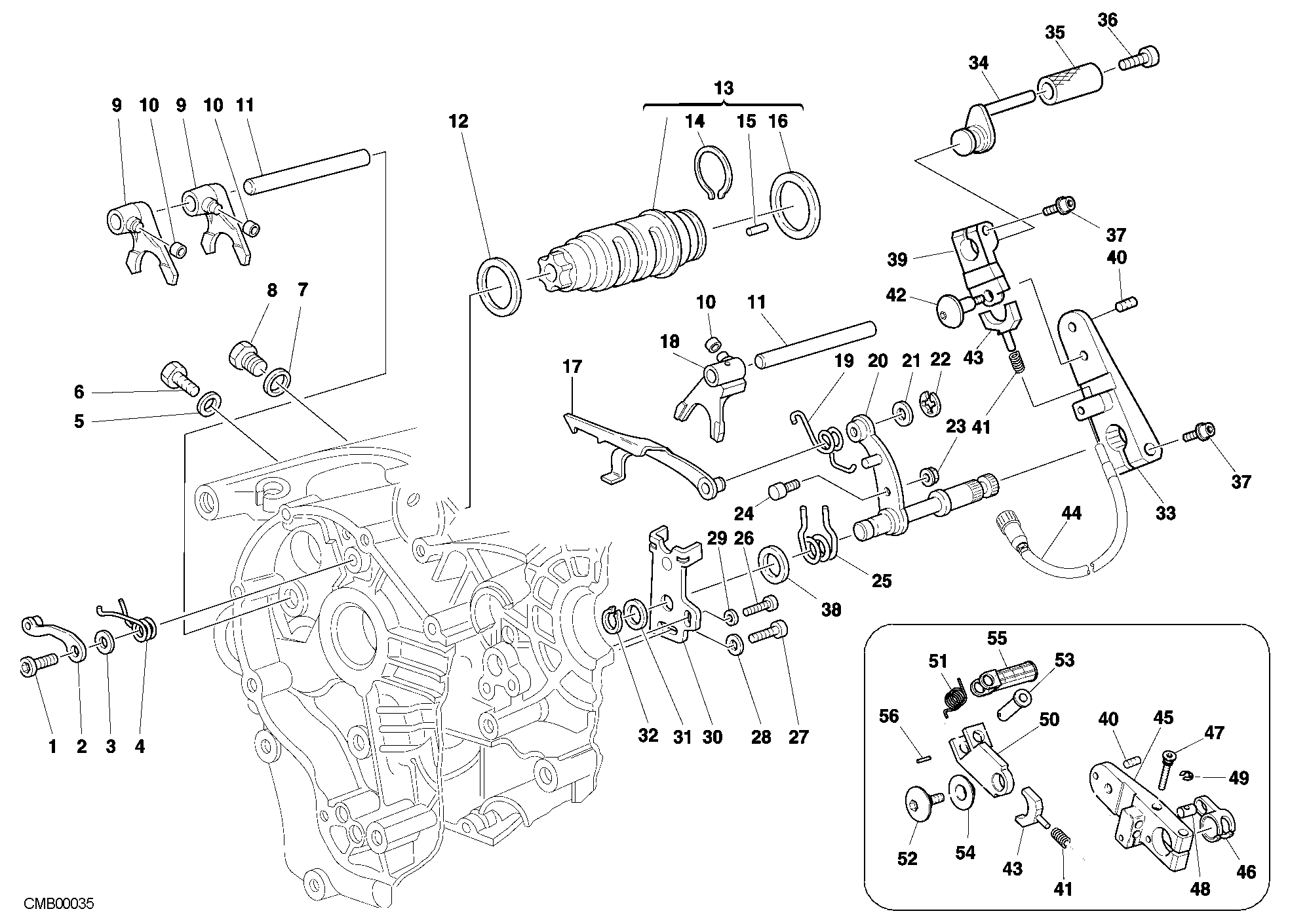

67 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77910391A | Vis M8X21.5 | 1 |
| 2 | 45520031A | Cliquet complète | 1 |
| 3 | 85210531A | Rondelle 8.2X20X1 | 1 |
| 4 | 79910821A | Ressort, rappel | 1 |
| 5 | 42020008A | Joint en cuivre 11X8.2X1 | 1 |
| 6 | 709312116 | Vis M8X1.00X14 | 1 |
| 7 | 85250151A | Joint | 1 |
| 8 | 78010241B | Bouchon | 1 |
| 9 | 18010092A | Fourche engrenement 1Ere,/4Eme-2Eme/3Eme | 2 |
| 10 | 71010071A | Douille | 3 |
| 11 | 066013070 | Axe fourchette 10X116 mm | 2 |
| 12 | 85210051A | Rondelle de butée 1 mm | 1 |
| 12 | 85210051B | Rondelle de butée 1.1 mm | 1 |
| 12 | 85210061A | Rondelle de butée 0, 2Mm | 1 |
| 12 | 85210071A | Rondelle de butée 0,3 mm | 1 |
| 12 | 85210931A | Rondelle de butée 0,9 mm | 1 |
| 13 | 18220072A | Tambour complet boîte de vitesses | 1 |
| 14 | 88210061A | Bague arrêt rouleaux | 1 |
| 15 | 82110701A | Rouleau special | 6 |
| 16 | 066013060 | Rondelle de butée 45.2X49X1.0 | 1 |
| 16 | 066013061 | Rondelle de butée 45.2X49X0,2 | 1 |
| 16 | 066013062 | Rondelle de butée 45.2X49X0,3 | 1 |
| 16 | 85210841A | Rondelle de butée 1.2 mm | 1 |
| 16 | 85210851B | Rondelle de butée 1.1 mm | 1 |
| 16 | 85210941A | Rondelle de butée 45.2X49X0,9 | 1 |
| 17 | 18010081A | Fourche commande | 1 |
| 18 | 18010102A | Fourche engrenement 5Eme/6Eme | 1 |
| 19 | 79910251A | Ressort retour fourche | 1 |
| 20 | 82110011A | Arbre sélecteur | 1 |
| 21 | 040009050 | Rondelle de butée 10,5X16X0,5 | 1 |
| 21 | 076592205 | Rondelle de butée 10,5X15X0,2 | 1 |
| 22 | 021407350 | Bague benzing 8Mm din 6799 | 1 |
| 23 | 75050011A | Écrou autobloquant M6 H5.5 | 1 |
| 24 | 066013165 | Goujon levier boîte vitesses | 1 |
| 25 | 079913110 | Ressort rappel levier commande | 1 |
| 26 | 77940181A | Vis | 1 |
| 27 | 77940251A | Vis | 1 |
| 28 | 46230037A | Rondelle | 1 |
| 29 | 46230038A | Rondelle | 1 |
| 30 | 82610091A | Plaquette fin course | 1 |
| 31 | 040029125 | Rondelle de butée 15.5X22X0,2 | 2 |
| 31 | 040029126 | Rondelle de butée 15.5X22X0,5 | 1 |
| 32 | 735001542 | Circlip 15 din 471 | 1 |
| 33 | 45610181A | Levier de commande vitesses | 1 |
| 34 | 82110841A | Axe excentrique | 1 |
| 35 | 71210261A | Douille | 1 |
| 36 | 80B055703 | Vis tcei M6X1.00X14 | 1 |
| 37 | 77150662B | Vis | 2 |
| 38 | 88110121A | Bague centrage | 1 |
| 39 | 45610171A | Levier de commande vitesses | 1 |
| 40 | 77911851A | Goupille | 1 |
| 41 | 79910921A | Ressort | 1 |
| 42 | 77911841A | Vis special | 1 |
| 43 | 83011741A | Coulisseau | 1 |
| 44 | 55210232A | Capteur hall | 1 |
| 45 | 45610231A | Levier de commande vitesses | 1 |
| 46 | 45610221A | Levier de vitesses | 1 |
| 47 | 77912271A | Vis special | 1 |
| 48 | 71010761A | Entretoise | 1 |
| 49 | 88450021A | Anneau arrêt | 1 |
| 50 | 45610201A | Levier articule | 1 |
| 51 | 79911011A | Ressort | 1 |
| 52 | 77912001A | Vis special | 1 |
| 53 | 82111081A | Pivot | 1 |
| 54 | 85211221A | Douille | 1 |
| 55 | 82111091A | Goupille | 1 |
| 56 | 68540011A | Goupille | 1 |
