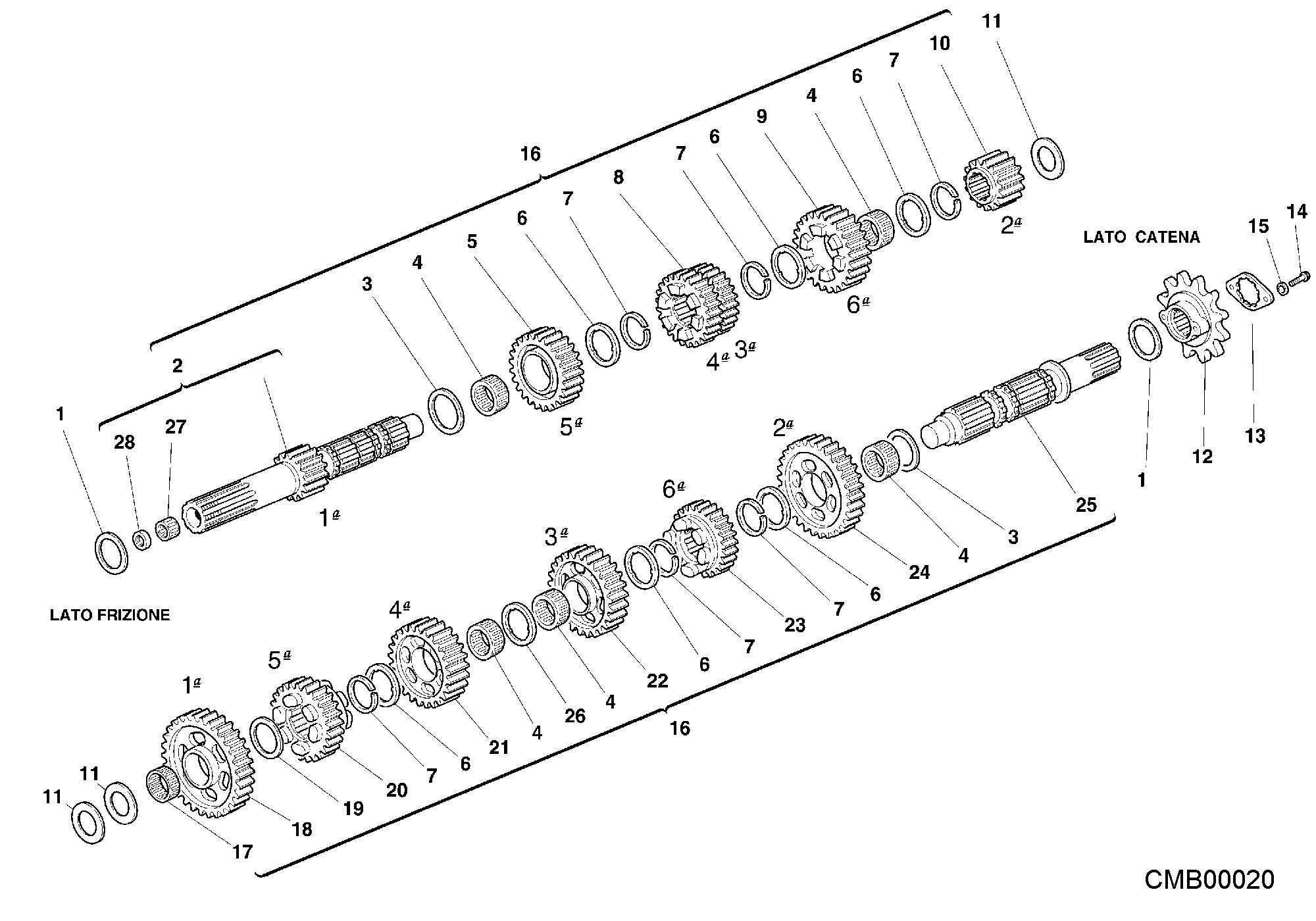

Boîte De Vitesses - 996 Rs 2001

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	067016171	Rondelle de butée 1.0 mm	2
1	067016172	Rondelle de butée 1.2 mm	2
1	85211051AB	Rondelle de butée 0,9 mm	2
1	85211051AD	Rondelle de butée 1.1 mm	2
2	14910201B	Arbre primaire boîte de vitesses	1
3	067016150	Rondelle de butée 0,5 mm	2
4	70140051A	Roulement à aiguilles	5
5	17210621A	Engrenage conducteur 5Eme vissse	1
6	85610011A	Rondelle 0,5 mm	6
7	067016145	Anneau arrêt	6
8	17210611A	Engrenage menant 3/4Me vitesse	1
9	17210631A	Engrenage conducteur 6Eme vitesse	1
10	17210601A	Engrenage conducteur 2Eme vissse	1
11	067016163	Rondelle de butée 20,3X32X1.8	3
11	71310141A	Rondelle de butée 20,3X32X1.5	3
11	71310141B	Rondelle de butée 20,3X32X1.7	3
11	71310141E	Rondelle de butée 20,3X32X1.6	3
12	44910292A	Pignon chaîne D15 D asa 1	1
12	44910293B	Pignon chaîne Z15 R din8196 regina	1
12	44910302A	Pignon chaîne D14 D asa 1	1
12	44910303B	Pignon chaîne Z14 R din8196 regina	1
12	44910312A	Pignon chaîne D16 D asa 1	1
12	44910313B	Pignon chaîne Z16 R din8196 regina	1
13	82610111A	Plaque fixation pignon	1
14	77150400C	Vis	2
15	734005N01	Rondelle elastique	2
16	15020263B	Boîte à vitesses	1
17	764020002	Roulement à aiguilles	1
18	17210961A	Engrenage entraine 1Ere vissse	1
19	067016155	Rondelle de butée 1 mm	1
20	17210941A	Engrenage entraine 5Me vitesse D24	1
21	17210671A	Engrenage entraine 4Eme vissse D25	1
22	17210661A	Engrenage entraine 3Eme vitesse D27	1
23	17210951A	Engrenage entraine 6Me vitesse D23	1
24	17210971A	Engrenage entraine 2Eme vissse D29	1
25	14910032B	Arbre secondaire	1
26	85610311A	Rondelle 0,5 mm	1
27	762700827	Douille à aiguilles hk0810	1
28	93040021A	Bague D'Etancheite	1
