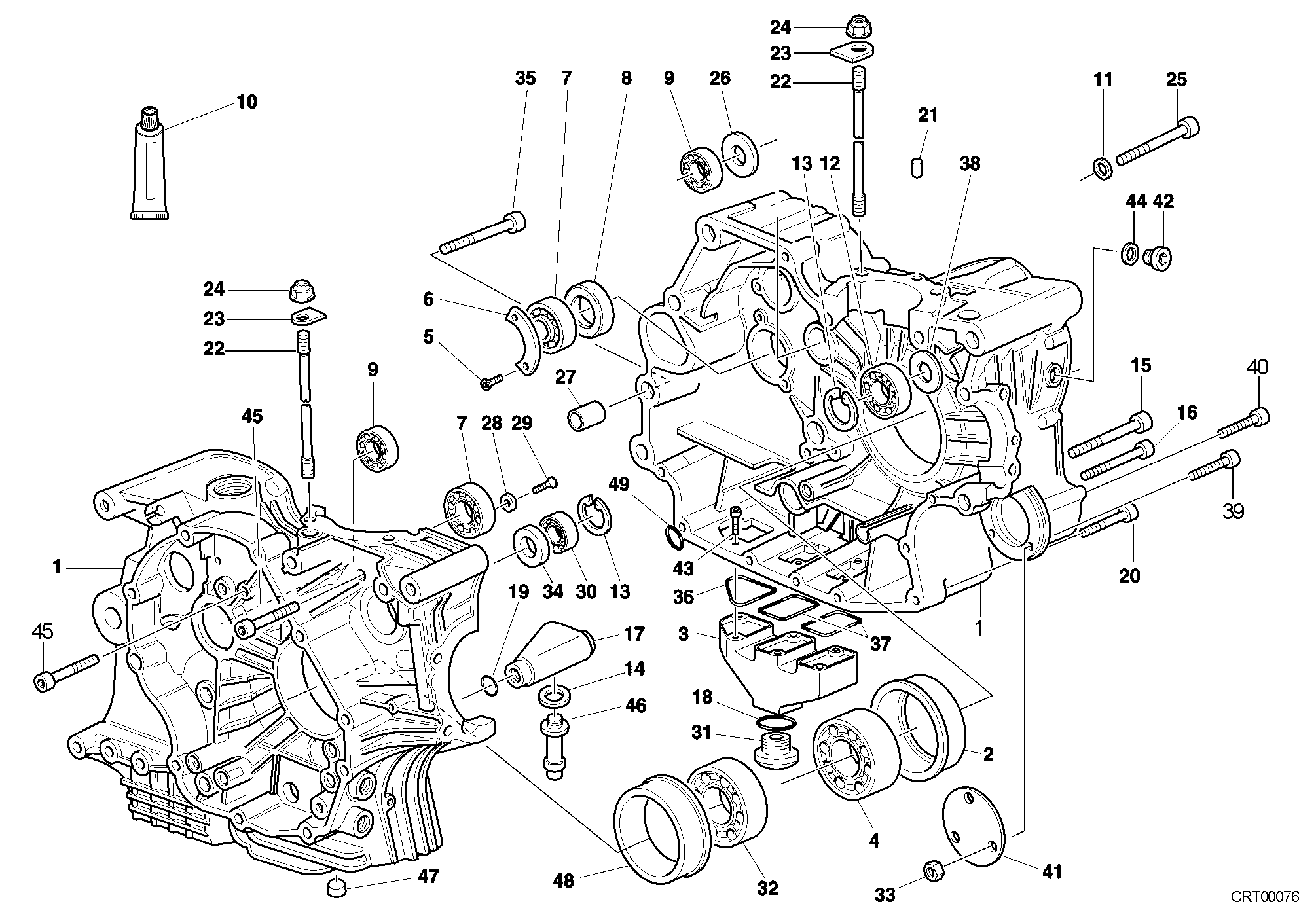

49 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22520531A | Carter moteur | 1 |
| 2 | 71010621A | Douille | 1 |
| 3 | 14210013B | Collecteur à huile | 1 |
| 4 | 751913380 | Roulement 35X72X17 | 1 |
| 5 | 77940331A | Vis | 2 |
| 6 | 82610031A | Plaque arrêt | 1 |
| 7 | 70250191A | Roulement 25X62X17 | 2 |
| 8 | 937832552 | Bague D'Etancheite | 1 |
| 9 | 757911747 | Roulement à rouleaux Nj203Ecp | 2 |
| 10 | 942470014 | Colle liquide | 1 |
| 11 | 42020008A | Joint en cuivre 11X8.2X1 | 1 |
| 12 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 13 | 735033380 | Circlip | 2 |
| 14 | 22032055A | Joint aluminium 1.0 mm | 1 |
| 15 | 77940291A | Vis | 2 |
| 16 | 77940241A | Vis | 2 |
| 17 | 829B2091C | Support | 1 |
| 18 | 938232137 | Joint torique | 1 |
| 19 | 938232100 | Joint torique | 1 |
| 20 | 77940211A | Vis | 7 |
| 21 | 001152010 | Goujon de référence | 2 |
| 22 | 76610151A | Goujon fixation cylindre culasse | 8 |
| 23 | 85610251A | Rondelle, speciale | 8 |
| 24 | 067092010 | Écrou bride M10 | 8 |
| 25 | 77910291A | Vis special | 1 |
| 26 | 037049250 | Rondelle | 1 |
| 27 | 71110061A | Douille 10,5X14X15 | 2 |
| 28 | 71311401A | Entretoise | 2 |
| 29 | 60N101079 | Vis te M6X1.00X16 | 2 |
| 30 | 757941542 | Roulement | 1 |
| 31 | 89410081A | Bouchon | 1 |
| 32 | 751433380 | Roulement à billes 35Bn03D06 | 1 |
| 33 | 000044240 | Écrou autobloquant bride M6X1.00 | 3 |
| 34 | 937851830 | Bague D'Etancheite | 1 |
| 35 | 77940281A | Vis | 2 |
| 36 | 88640271A | Joint torique | 1 |
| 37 | 88640261A | Joint torique | 2 |
| 38 | 018140060 | Rondelle butée | 1 |
| 39 | 77940201A | Vis | 1 |
| 40 | 77940181A | Vis | 2 |
| 41 | 24710151A | Couvercle | 1 |
| 42 | 77910261A | Vis | 1 |
| 43 | 77940171A | Vis | 6 |
| 44 | 42020062A | Joint aluminium | 1 |
| 45 | 77940291A | Vis | 2 |
| 46 | 87710591A | Canalisation aspiration | 1 |
| 47 | 21772003A | Bouchon | 1 |
| 48 | 71010631A | Douille | 1 |
| 49 | 938270114 | Joint torique | 1 |
