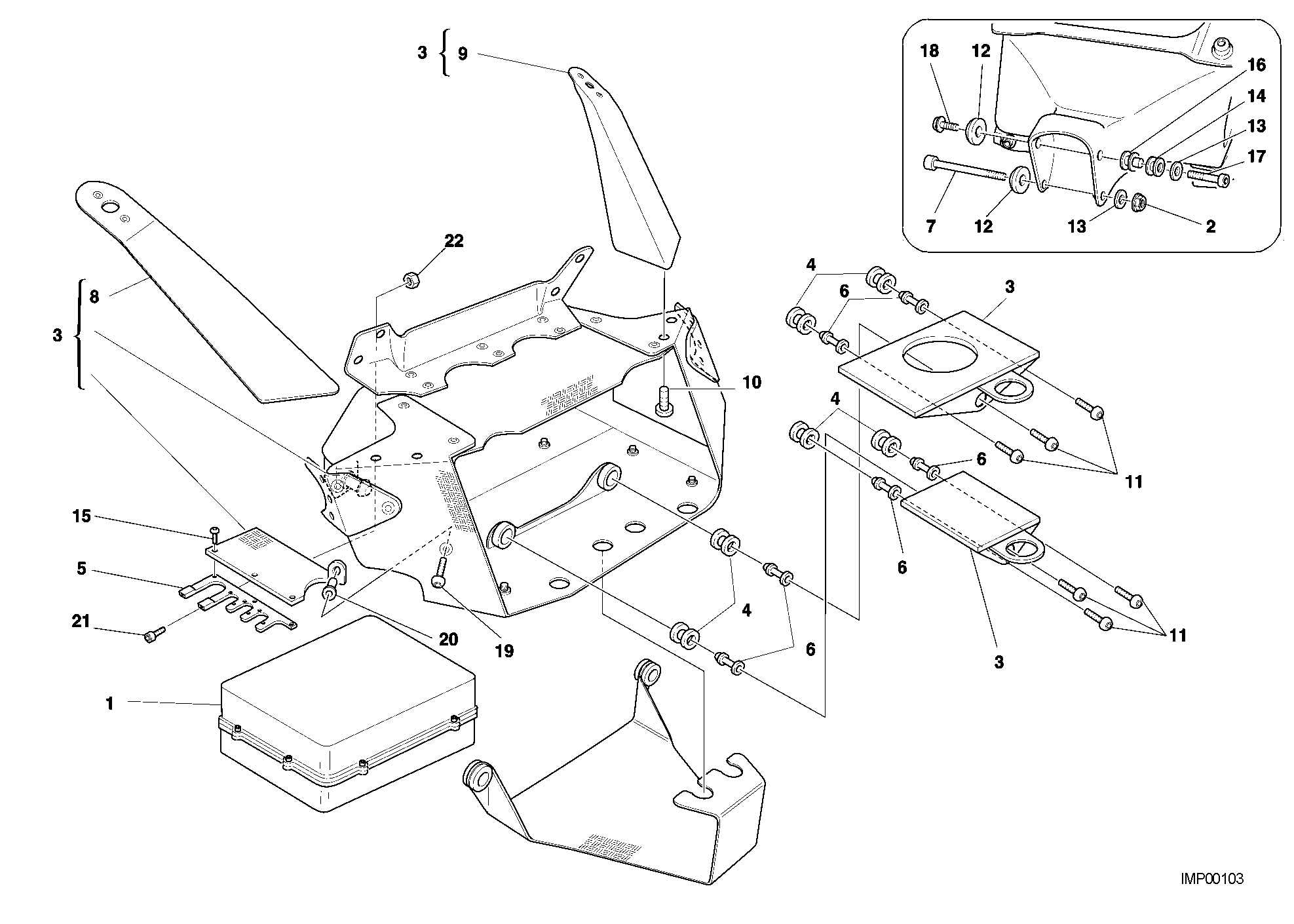

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28640141A | Centrale contrôle moteur | 1 |
| 2 | 74840052A | Ecrou | 2 |
| 3 | 82912201A | Support | 1 |
| 4 | 800018048 | Caoutchouc | 9 |
| 5 | 83011931B | Plaque | 1 |
| 6 | 82110751C | Pivot | 10 |
| 7 | 77940221A | Vis | 1 |
| 8 | 82912661A | Support droit | 1 |
| 9 | 82912671A | Support gauche | 1 |
| 10 | 722761018 | Vis | 4 |
| 11 | 77912291A | Vis | 10 |
| 12 | 84110011C | Cuvette | 2 |
| 13 | 85240071A | Rondelle | 1 |
| 14 | 800018048 | Caoutchouc | 1 |
| 15 | 722760686 | Vis taraud 3X6 | 3 |
| 16 | 71311391A | Entretoise | 1 |
| 17 | 77940211A | Vis | 1 |
| 18 | 77940181A | Vis | 1 |
| 19 | 77510121A | Vis | 1 |
| 20 | 85040221A | Insertion fileté | 1 |
| 21 | 77910091A | Vis M5X12 | 1 |
| 22 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 1 |
