Pincez pour zoomer · touchez une pièce

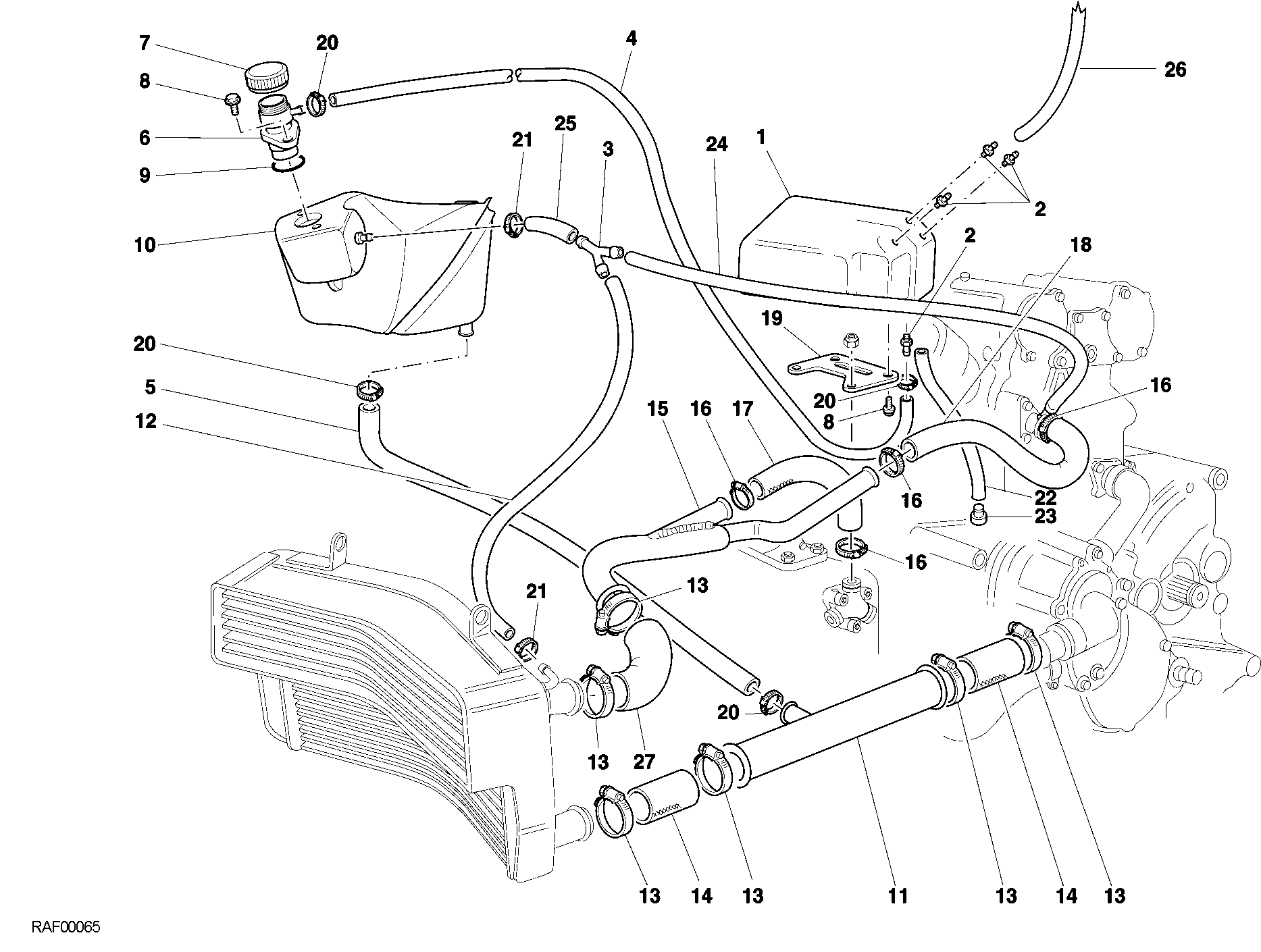

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58510271A | Réservoir D'Eau | 1 |
| 2 | 77911211A | Raccord | 4 |
| 3 | 81410641B | Raccord | 1 |
| 4 | 87610681A | Tube D'Event | 1 |
| 5 | 80010601A | Tuyau | 1 |
| 6 | 66810261B | Goulotte | 1 |
| 7 | 89310041B | Bouchon | 1 |
| 8 | 000062725 | Vis | 2 |
| 9 | 938230119 | Joint torique | 1 |
| 10 | 58510231A | Réservoir D'Eau | 1 |
| 11 | 87710641A | Tube Pompe/Radiateur | 1 |
| 12 | 87710671A | Tuyau huile | 1 |
| 13 | 74140251A | Collier 20-32Mm | 10 |
| 14 | 80010501A | Manchon caoutchouc | 2 |
| 15 | 87710761A | Tuyau de refoulement eau | 1 |
| 16 | 74140021A | Collier | 6 |
| 17 | 80010282A | Manchon caoutchouc | 1 |
| 18 | 80010071A | Tuyau entree eau verical | 1 |
| 19 | 82912461A | Support réservoir eau | 1 |
| 20 | 8A0067610 | Collier 11Mm | 1 |
| 21 | 74140491A | Collier | 1 |
| 22 | 59011641A | Tuyau | 1 |
| 23 | 85040231A | Pivot | 1 |
| 23 | 85040251A | Pivot | 1 |
| 24 | 59011661A | Tuyau | 1 |
| 25 | 59010521A | Tuyau | 1 |
| 26 | 59011651A | Tuyau d' échappement | 1 |
| 27 | 80010591A | Tuyau | 1 |
