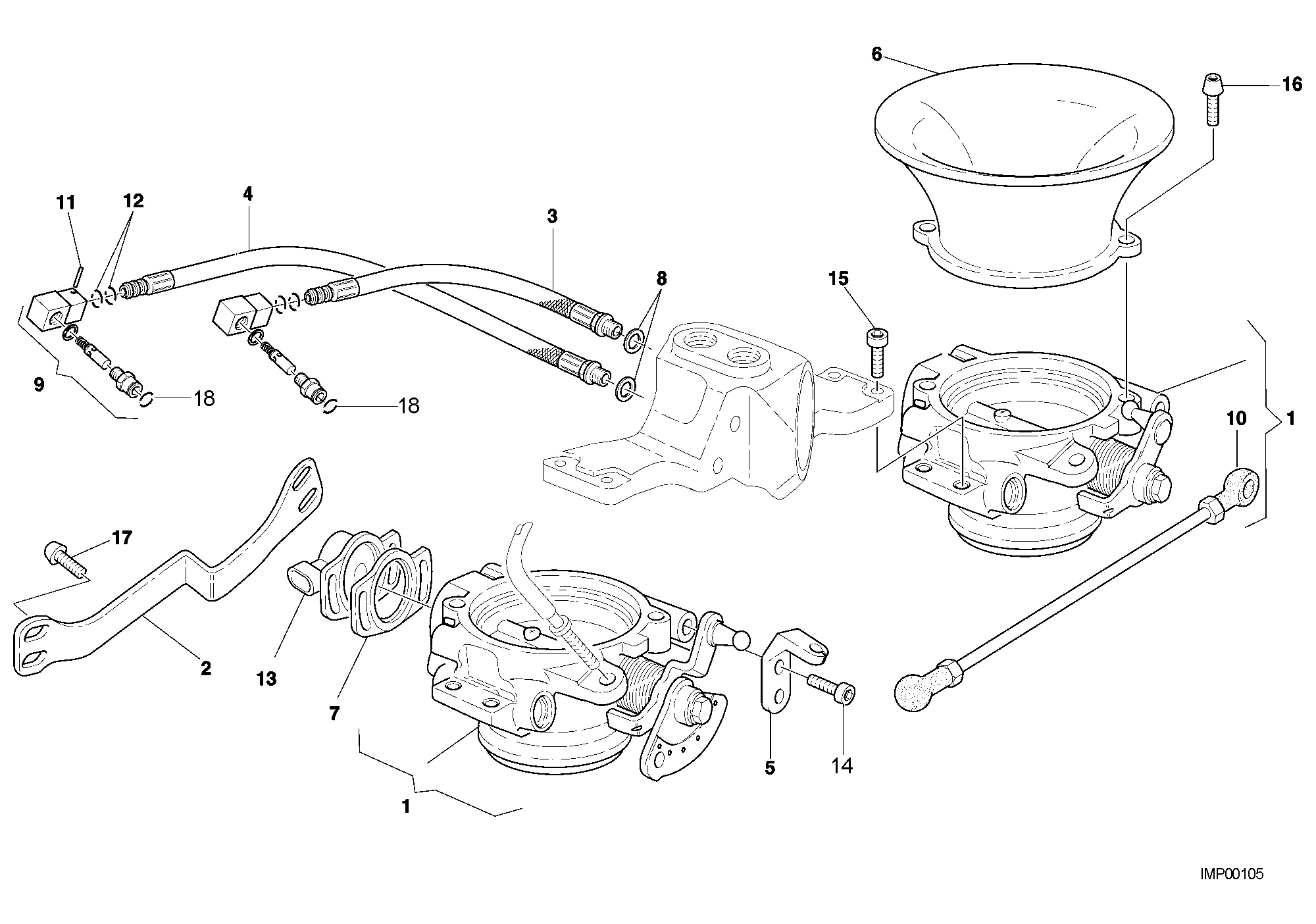

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240271A | Corps papillon | 1 |
| 2 | 83012251A | Equerre | 1 |
| 3 | 59011431A | Tuyau | 1 |
| 4 | 59011421A | Tuyau | 1 |
| 5 | 83012271A | Equerre | 1 |
| 6 | 80210291A | Manchon | 2 |
| 7 | 83012261A | Plaquette | 1 |
| 8 | 22020175A | Joint | 2 |
| 9 | 81420011A | Raccord rapide | 2 |
| 10 | 28740471A | Tirant | 1 |
| 11 | 742230574 | Goupille elastique | 2 |
| 12 | 938232021 | O ring | 4 |
| 13 | 28440021A | Potentiometre | 1 |
| 14 | 77910881A | Vis | 2 |
| 15 | 8A0067997 | Vis te M5X0,8X16 ch8 | 4 |
| 16 | 60N102463 | Vis | 4 |
| 17 | 77250041A | Vis | 4 |
| 18 | 040017030 | Joint torique 2031 | 2 |
