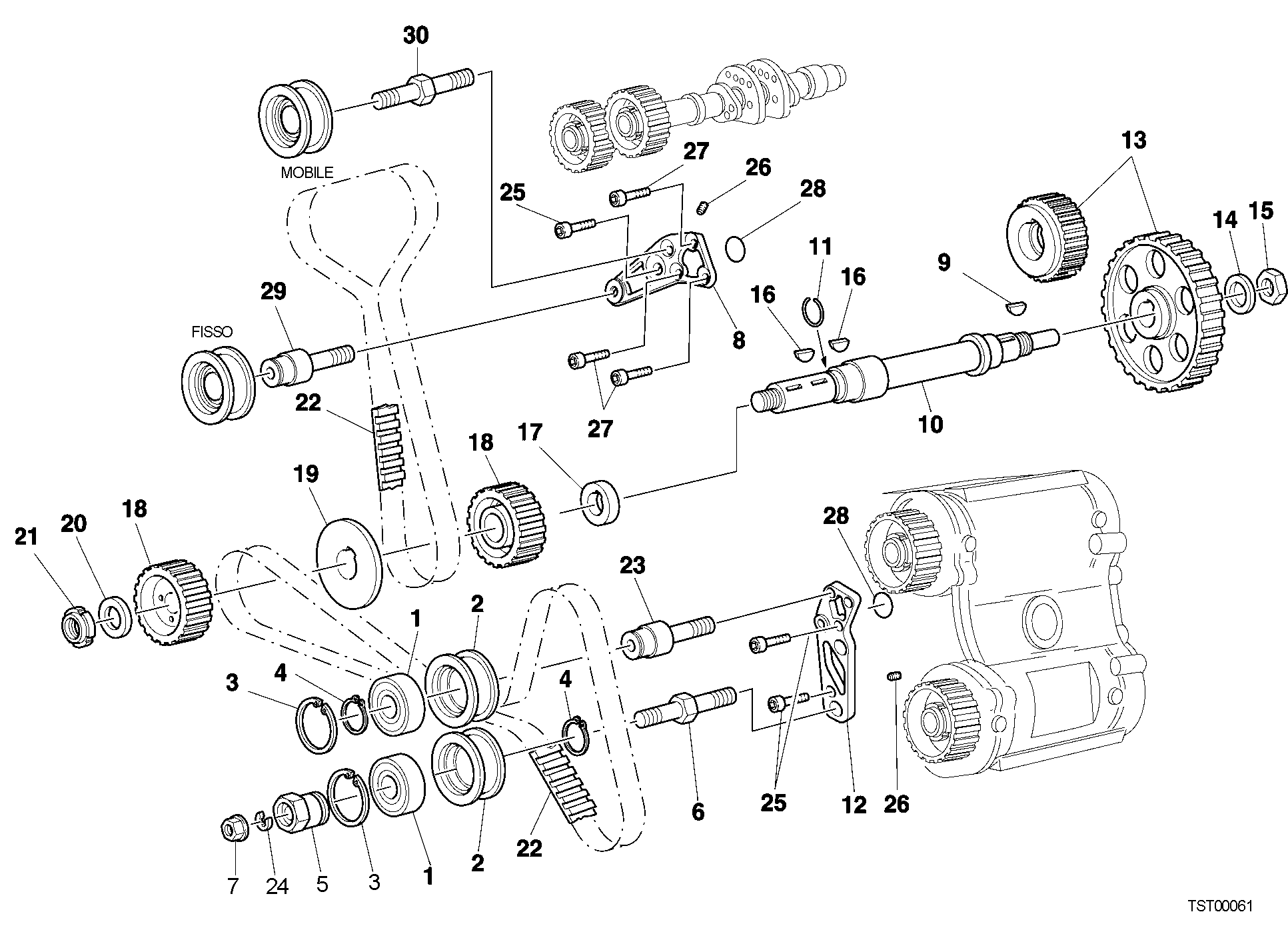

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 70250082A | Roulement | 4 |
| 2 | 45110241A | Douille tendeur | 4 |
| 3 | 735033380 | Circlip | 4 |
| 4 | 735001747 | Bague elastique 17 din 471 | 4 |
| 5 | 45110021C | Excentrique tendeur | 2 |
| 6 | 45110231A | Goujon tendeur mobile | 1 |
| 7 | 729908FN1 | Ecrou | 2 |
| 8 | 71311481A | Entretoise tendeur | 1 |
| 9 | 075529025 | Clé woodruff | 1 |
| 10 | 14710221A | Arbre renvoi distribution | 1 |
| 11 | 88210031A | Bague elastique arrêt | 1 |
| 12 | 71311632A | Entretoise tendeur | 1 |
| 13 | 17120171A | Engranages distribution | 1 |
| 14 | 040029040 | Rondelle blocage | 1 |
| 15 | 012440060 | Écrou M14X1,00X7 | 1 |
| 16 | 68010031A | Clé woodruff 2 mm | 2 |
| 16 | 68010031B | Clé woodruff 4 mm | 2 |
| 16 | 68010031C | Clé woodruff 6A | 2 |
| 16 | 68010031D | Clé woodruff 8A | 2 |
| 16 | 68010031E | Clé woodruff 10 mm | 2 |
| 16 | 68010031F | Clé woodruff 12A | 2 |
| 17 | 71311501A | Entretoise | 1 |
| 18 | 25510121A | Poulie distribution | 2 |
| 19 | 85610631A | Rosette division poulies | 1 |
| 20 | 85211231A | Rondelle | 1 |
| 21 | 729441542 | Embout elastique | 1 |
| 22 | 73740112D | Courroie dentee commande distribution | 2 |
| 23 | 45110221A | Goujon tendeur | 1 |
| 24 | 46240378A | Rondelle elastique | 1 |
| 25 | 707008320 | Vis | 3 |
| 26 | 77850121A | Vis sans tête filetée stei M5X8 | 3 |
| 27 | 77940341A | Vis | 6 |
| 28 | 938232087 | Joint torique | 2 |
| 29 | 45110042B | Guojon tendeur fixe cylindre vertical | 1 |
| 30 | 45110092A | Goujon tendeur mobile | 1 |
