Pincez pour zoomer · touchez une pièce

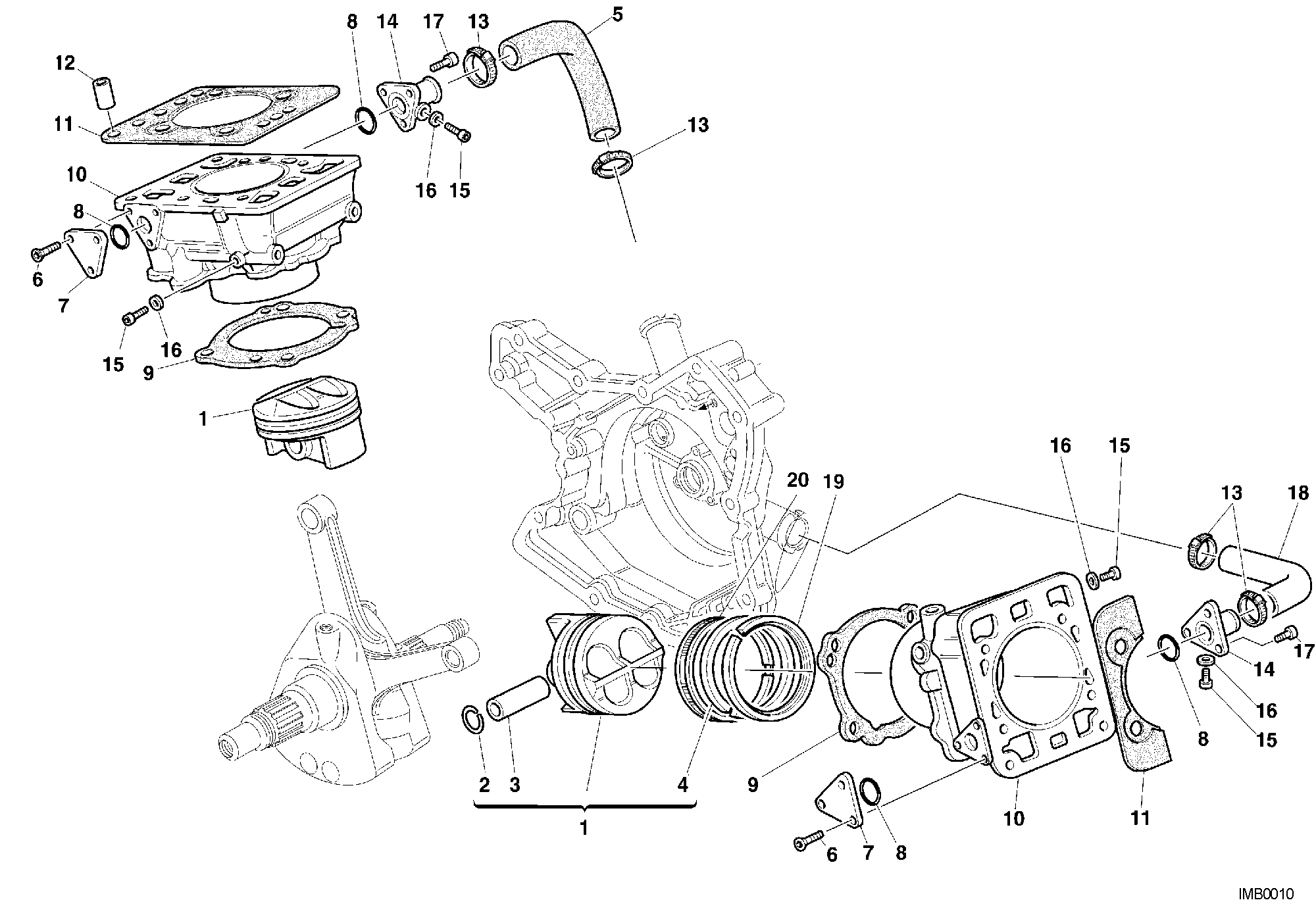

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12220691A | Piston complet | 2 |
| 2 | 12111011A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110461A | Axe de piston | 2 |
| 4 | 12110421B | Bague piston | 2 |
| 5 | 80010071A | Tuyau entree eau verical | 1 |
| 6 | 77940341A | Vis | 5 |
| 7 | 24710201AB | Couvercle | 2 |
| 8 | 938232087 | Joint torique | 4 |
| 9 | 78610411A | Joint base cylindre | 2 |
| 9 | 78610411B | Joint base cylindre | 2 |
| 9 | 78610411C | Joint base cylindre | 2 |
| 9 | 78610411E | Joint base cylindre | 2 |
| 9 | 78610411F | Joint base cylindre | 2 |
| 10 | 12510551AB | Cylindre vertical | 2 |
| 11 | 78610522A | Joint coulasse | 2 |
| 12 | 061949240 | Douille | 4 |
| 13 | 74140021A | Collier | 4 |
| 14 | 81410021AB | Raccord entree eau auxcylindres | 2 |
| 15 | 77940161A | Vis | 4 |
| 16 | 42020007A | Joint en cuivre | 4 |
| 17 | 77940171A | Vis | 6 |
| 18 | 80010081A | Tuyau entree eau horizontal | 1 |
| 19 | 12110411A | Bague piston supérieur | 2 |
| 20 | 12110431A | Segment racleur D'Huile | 2 |
