Pincez pour zoomer · touchez une pièce

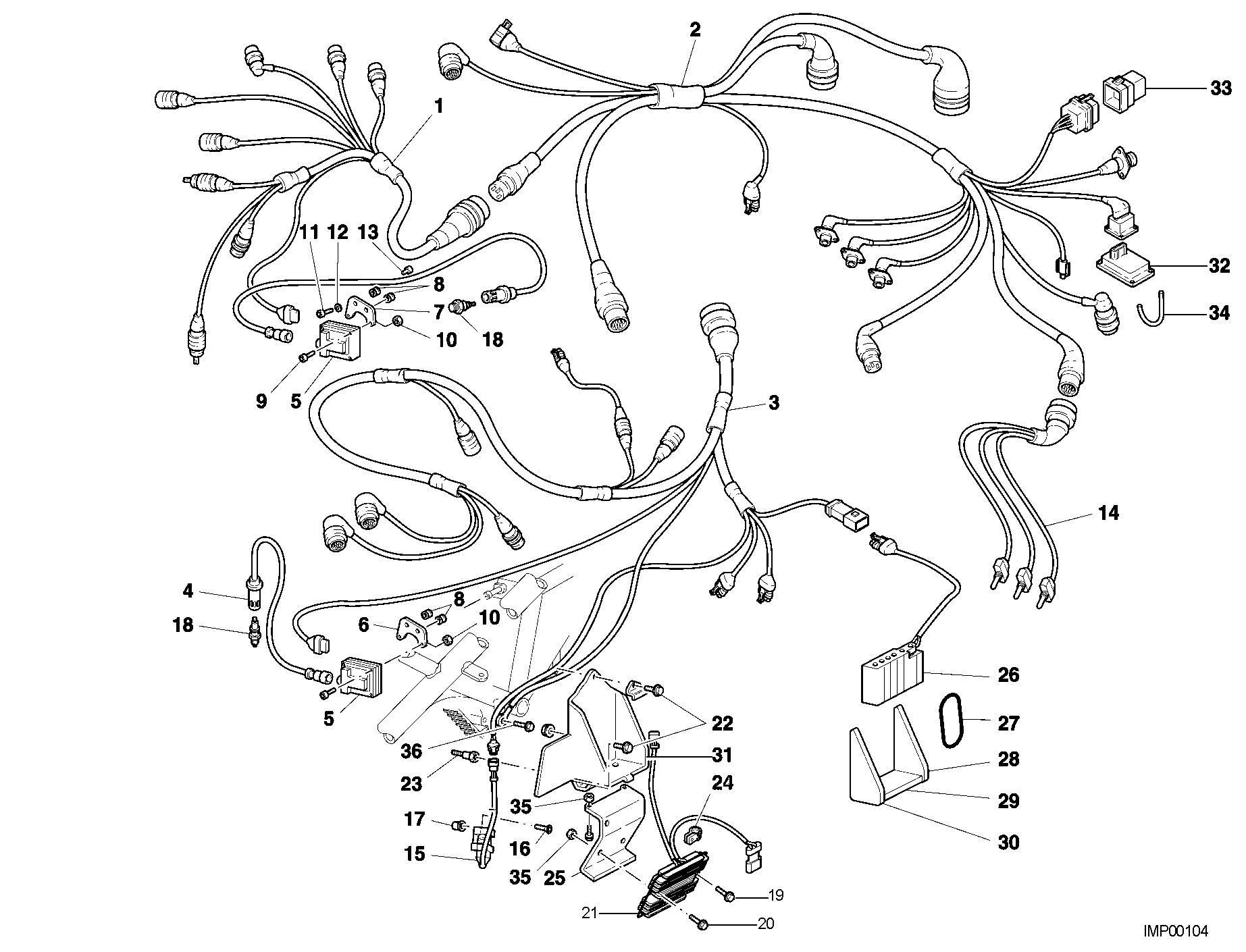

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51011552A | Faisceau cote gauche | 1 |
| 2 | 51011532A | Câblage avant | 1 |
| 3 | 51011542A | Faisceau cote droit | 1 |
| 4 | 67110112A | Câblage bougie | 2 |
| 5 | 28540031A | Bobine D'Allumage | 2 |
| 6 | 82912471A | Support gauche | 1 |
| 7 | 82912481A | Support droit | 2 |
| 8 | 079772068 | Joint en caoutchouc Anti-Vibration | 4 |
| 9 | 77940111A | Vis | 4 |
| 10 | 74950011A | Ecrou | 4 |
| 11 | 77940311A | Vis | 2 |
| 12 | 800056359 | Rondelle 16X6.4X1.5 | 2 |
| 13 | 000044099 | Entretoise 8X6.2X8.5 | 2 |
| 14 | 51011582A | Faisceau interrupteurs | 1 |
| 15 | 53910101A | Interrupteur | 1 |
| 16 | 77510071A | Vis special | 2 |
| 17 | 75010281A | Écrou elastique | 2 |
| 18 | 67040211A | Bougie | 2 |
| 19 | 77940431A | Vis | 1 |
| 20 | 77940421A | Vis | 1 |
| 21 | 54010151A | Régulateur de tension | 1 |
| 22 | 77940091A | Vis | 2 |
| 23 | 68410143A | Colonne | 2 |
| 24 | 74140551A | Collier | 1 |
| 25 | 82711751A | Plaque | 1 |
| 26 | 39510011A | Batterie Ytr4A-Bs | 1 |
| 27 | 88640111A | Joint torique | 1 |
| 28 | 86610272A | Tampon droit | 1 |
| 29 | 86610331A | Tampon caoutchouc | 4 |
| 30 | 86610282A | Tampon gauche | 1 |
| 31 | 82911451A | Support batterie | 1 |
| 32 | 55240021A | Détecteur pression | 1 |
| 33 | 28740402A | Relais | 1 |
| 34 | 87610631A | Tuyau | 1 |
| 35 | 800037901 | Écrou autobloquant M6X1,00 | 2 |
| 36 | 77940301A | Vis | 1 |
