Pincez pour zoomer · touchez une pièce

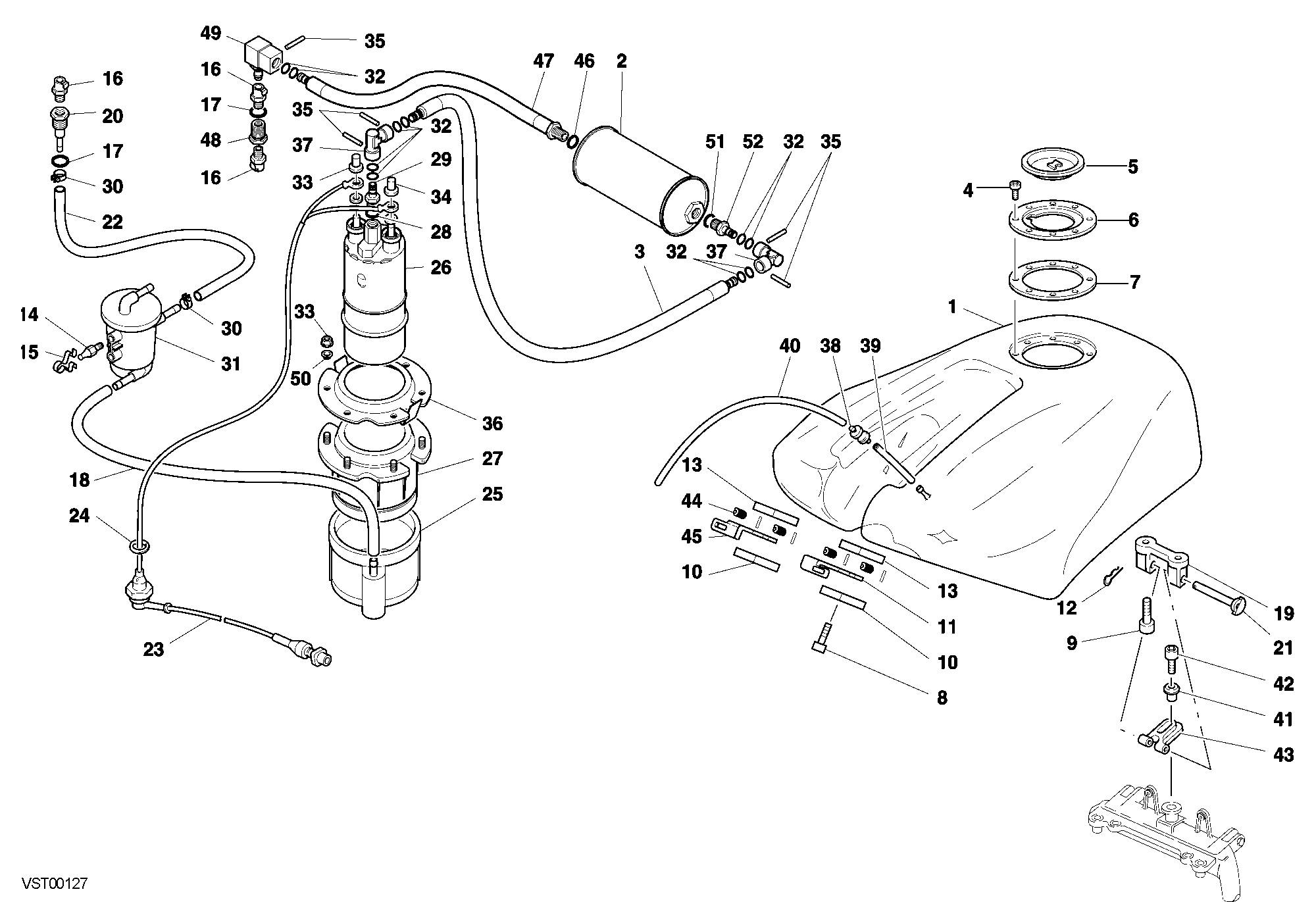

52 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58630341A | Réservoir carburant | 1 |
| 2 | 42540091A | Filtre essence | 1 |
| 3 | 59011441A | Tuyau Filtre/Pompe | 1 |
| 4 | 722761020 | Vis M4X10 | 8 |
| 5 | 89510021A | Bouchon | 1 |
| 6 | 70310141A | Embout pour bouchon | 1 |
| 7 | 78810611A | Joint | 1 |
| 8 | 77150457E | Vis M5X25 | 6 |
| 9 | 77150432B | Vis M5X20 | 2 |
| 10 | 83011831A | Plaquette | 2 |
| 11 | 83011961A | Crochet | 1 |
| 12 | 000062705 | Goupille | 1 |
| 13 | 83011841A | Plaquette | 2 |
| 14 | 82140011A | Pivot | 2 |
| 15 | 79940021B | Ressort | 2 |
| 16 | 58840161A | Terminal | 3 |
| 17 | 78710041A | Joint | 2 |
| 18 | 59010051A | Tube Degazeur/Crepine de filtration | 1 |
| 19 | 83011861A | Support | 1 |
| 20 | 81410311B | Raccord evacuation de carburant | 1 |
| 21 | 82110281B | Pivot | 1 |
| 22 | 59010282A | Tuyau Degazeur/Soupape | 1 |
| 23 | 51010921A | Câblage pompe | 1 |
| 24 | 78910011A | Joint | 1 |
| 25 | 42710011A | Filtre | 1 |
| 26 | 43040051A | Pompe à carburant | 1 |
| 27 | 82910112A | Support inférieur pompe | 1 |
| 28 | 22020175A | Joint | 1 |
| 29 | 81411041A | Raccord | 1 |
| 30 | 74140011A | Collier 12Mm | 2 |
| 31 | 42740021A | Degazeur | 1 |
| 32 | 938232021 | O ring | 10 |
| 33 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 7 |
| 34 | 74950011A | Ecrou | 1 |
| 35 | 742230574 | Goupille elastique | 5 |
| 36 | 82910101A | Support supérieur pompe | 1 |
| 37 | 81410991A | Raccord | 3 |
| 38 | 59340081A | Valve event | 1 |
| 39 | 59010171A | Tube Reservoir/Soupape | 1 |
| 40 | 59011671A | Tube D'Event | 1 |
| 41 | 71610451A | Entretoise | 1 |
| 42 | 60N102509 | Vis tête hexagonale creuse M6X20 | 1 |
| 43 | 83011851A | Charniere | 1 |
| 44 | 79910981A | Ressort | 4 |
| 45 | 83011871A | Crochet | 1 |
| 46 | 42020062A | Joint aluminium | 1 |
| 47 | 59011451A | Tube Filtre/Sortie réservoir | 1 |
| 48 | 81410921A | Raccord | 1 |
| 49 | 81420011A | Raccord rapide | 1 |
| 50 | 71610011A | Entretoise | 6 |
| 51 | 42020064A | Joint aluminium | 1 |
| 52 | 81410941A | Raccord | 1 |
