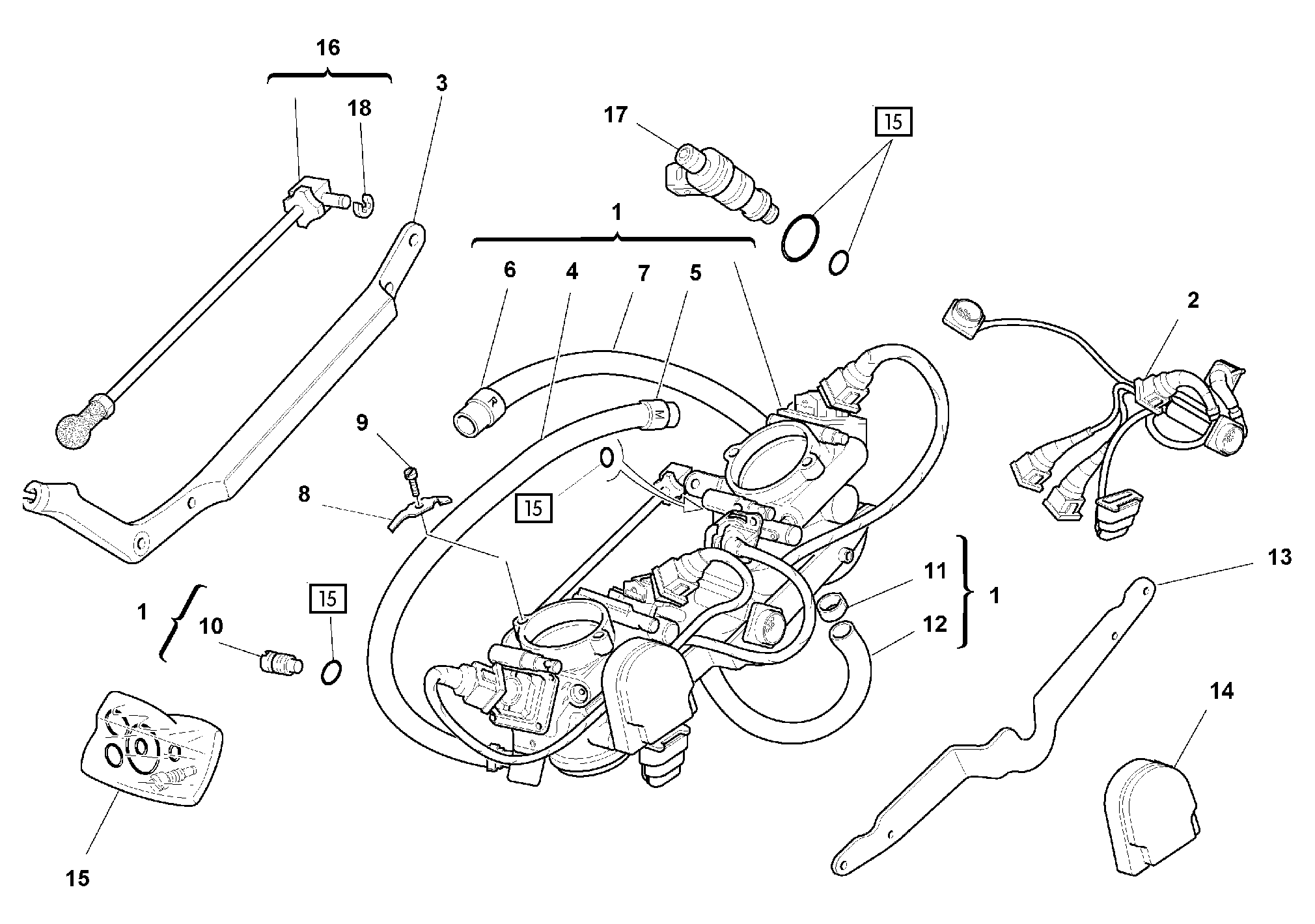

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240101A | Corps papillon | 1 |
| 2 | 51010591A | Câblage corps à papillon | 1 |
| 3 | 83010901A | Equerre | 1 |
| 4 | 59010541A | Tuyau | 1 |
| 5 | 74140401A | Collier M | 1 |
| 6 | 74140411A | Collier R | 1 |
| 7 | 59010531A | Tuyau | 1 |
| 8 | 79910522A | Ressort | 4 |
| 9 | M470412 | Vis | 4 |
| 10 | 28740281A | Vis réglage By-Pass | 1 |
| 11 | 28740241B | Collier click 16.8mm | 4 |
| 12 | 59010791A | Tuyau | 1 |
| 13 | 83011211A | Support connecteur | 1 |
| 14 | 28440011B | Potentiometre pf09/04 | 1 |
| 15 | 28740291A | Kit de réparation | 1 |
| 16 | 28740271B | Tirant | 1 |
| 17 | 28040051A | Injector | 4 |
| 18 | 88450101A | Bague benzing 3.2mm din 6799 | 1 |
