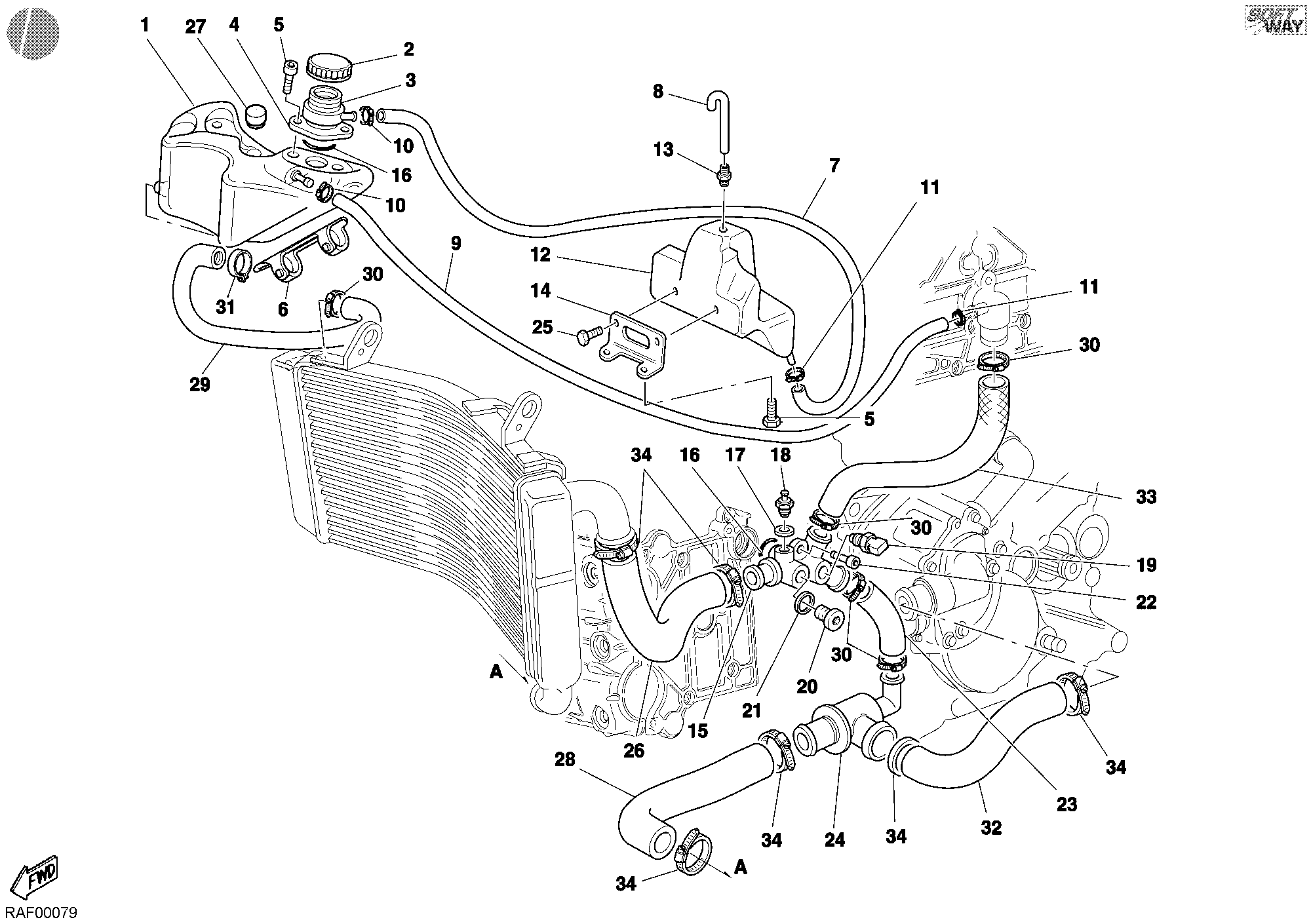

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58510111A | Réservoir D'Eau droite | 1 |
| 2 | 89310041A | Bouchon vase D'Expansion | 1 |
| 3 | 66810261B | Goulotte | 1 |
| 4 | 938230119 | Joint torique | 1 |
| 5 | 707006N02 | Vis tête hexagonale creuse M6X10 | 2 |
| 6 | 74110111A | Collier | 2 |
| 7 | 87610581A | Tuyau | 1 |
| 8 | 87610801A | Tube D'Event | 1 |
| 9 | 87610751A | Tuyau | 1 |
| 10 | 74140011A | Collier 12Mm | 2 |
| 11 | 74140641A | Collier | 2 |
| 12 | 58510291A | Réservoir D'Eau | 1 |
| 13 | 77911212A | Raccord tuyau | 1 |
| 14 | 82912861A | Support | 1 |
| 15 | 81410371AB | Raccord | 1 |
| 16 | 938232087 | Joint torique | 1 |
| 17 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 18 | 55210441A | Thermistor | 1 |
| 19 | 55240131A | Capteur température eau | 1 |
| 20 | 89310021A | Bouchon | 1 |
| 21 | 22032083A | Joint aluminium | 1 |
| 22 | 60N107335 | Vis tcei M6X1.00X16 | 1 |
| 23 | 80010681A | Tuyau eau | 1 |
| 24 | 55340031A | Thermostate | 1 |
| 25 | 77250251A | Vis M6X10 | 2 |
| 26 | 80010721A | Tuyau eau | 1 |
| 27 | 86610211A | Tampon | 1 |
| 28 | 80010711A | Tuyau eau radiateur thermostat | 1 |
| 29 | 80010401A | Manchon | 1 |
| 30 | 74140021A | Collier | 7 |
| 31 | 800050442 | Collier | 1 |
| 32 | 80010691A | Tuyau eau pompe thermostat | 1 |
| 33 | 80010641A | Tuyau eau raccord culasse | 1 |
| 34 | 74140251A | Collier 20-32Mm | 6 |
