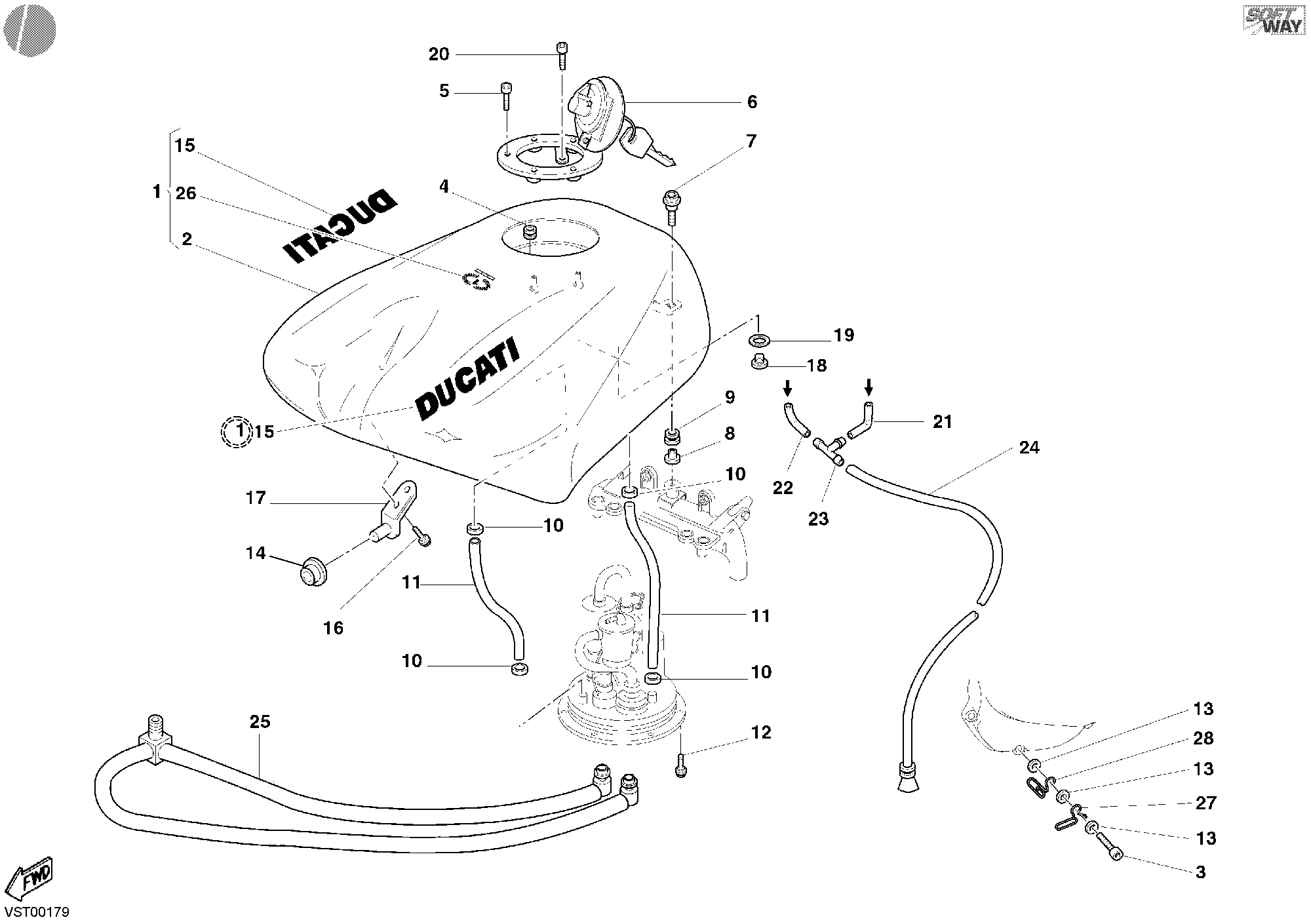

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610491AC | Réservoir carburant | 1 |
| 2 | 58610250CA | Réservoir carburant | 1 |
| 3 | 77110471A | Vis | 1 |
| 4 | 79110121A | Joint | 1 |
| 5 | 77150457E | Vis M5X25 | 3 |
| 6 | 89540012A | Bouchon réservoir carburant | 1 |
| 7 | 77110041A | Vis special | 1 |
| 8 | 71610212A | Entretoise | 1 |
| 9 | 70010191A | Caoutchouc | 1 |
| 10 | 74140041A | Collier | 4 |
| 11 | 59010571A | Tuyau | 2 |
| 12 | 77210071A | Vis special | 3 |
| 13 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 14 | 70010281A | Caoutchouc | 1 |
| 15 | 43510901AA | Decalcomanie Ducati | 2 |
| 16 | 77250988B | Vis tef M6X14 | 2 |
| 17 | 58710231B | Raccord avant | 1 |
| 18 | 87310601A | Bouchon | 1 |
| 19 | 85250241A | Rondelle 10X14X1 | 1 |
| 20 | 77150402BB | Vis | 1 |
| 21 | 59010761A | Tuyau | 1 |
| 22 | 59010771A | Tube D'Event | 1 |
| 23 | 61610021A | Raccord en Y | 1 |
| 24 | 59010601A | Tube D'Event | 1 |
| 25 | 59020201A | Tuyau | 1 |
| 26 | 43511111AC | Decalcomanie alloro Ducati | 1 |
| 27 | 75810412A | Passe-Cable | 1 |
| 28 | 88110511A | Passe-Cable | 1 |
