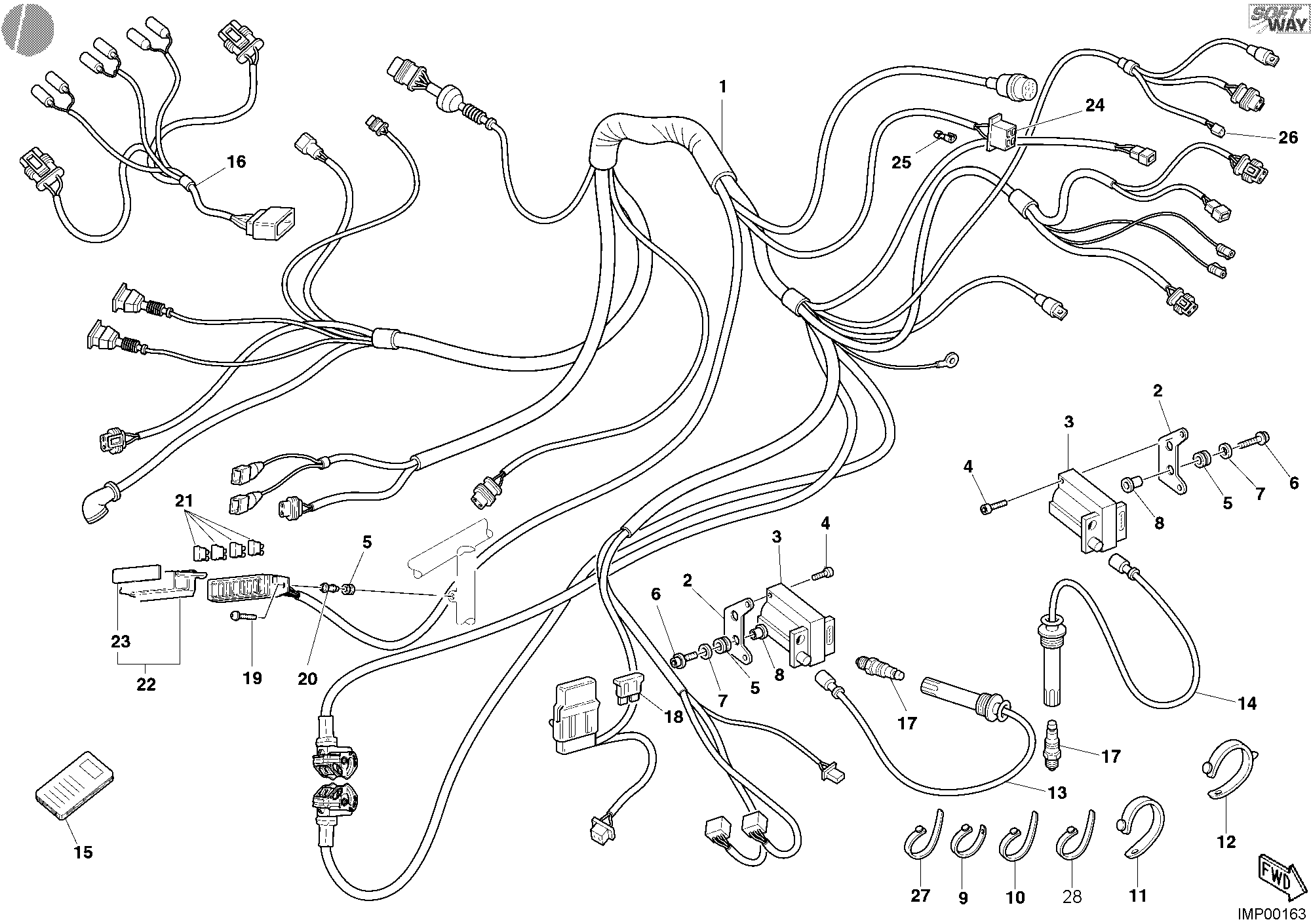

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51012091A | Faisceau de fils | 1 |
| 2 | 82910961A | Support | 2 |
| 3 | 28540031A | Bobine D'Allumage | 2 |
| 4 | 77150252B | Vis M4X25 | 4 |
| 5 | 079772068 | Joint en caoutchouc Anti-Vibration | 6 |
| 6 | 77250241A | Vis M6X16 | 4 |
| 7 | 800056359 | Rondelle 16X6.4X1.5 | 2 |
| 8 | 000044099 | Entretoise 8X6.2X8.5 | 2 |
| 9 | 74110101A | Collier 70Mm | 2 |
| 10 | 74110121A | Collier caoutchouc 62Mm | 7 |
| 11 | 74140381A | Collier | 4 |
| 12 | 800053724 | Collier 39Mm | 2 |
| 13 | 67110181A | Câble H.T. | 1 |
| 14 | 67110191A | Câble H.T. | 1 |
| 15 | 43311791A | Plaquette non rimuovere | 1 |
| 16 | 51011651A | Cablage | 1 |
| 17 | 67040161B | Bougie champion Rg4Hc | 2 |
| 18 | 38940141A | Fusible 40A | 1 |
| 19 | 77910881A | Vis | 2 |
| 20 | 82110541A | Goupille | 2 |
| 21 | 38940071A | Fusible 7.5à | 3 |
| 21 | 38940081A | Fusible 15A | 1 |
| 21 | 38940101A | Fusible 30A | 1 |
| 21 | 38940131A | Fusible 20A | 1 |
| 21 | 38940161A | Fusible 10A | 1 |
| 22 | 24610681A | Couvercle | 1 |
| 23 | 43312721A | Decalcomanie tabelle fusibles | 1 |
| 24 | 800066526 | Connecteur à 6 voies | 1 |
| 25 | 000066527 | Connecteur femelle | 4 |
| 26 | 000056803 | Connecteur | 1 |
| 27 | 069191030 | Collier | 5 |
| 28 | 74110131A | Collier caoutchouc 82Mm | 12 |
