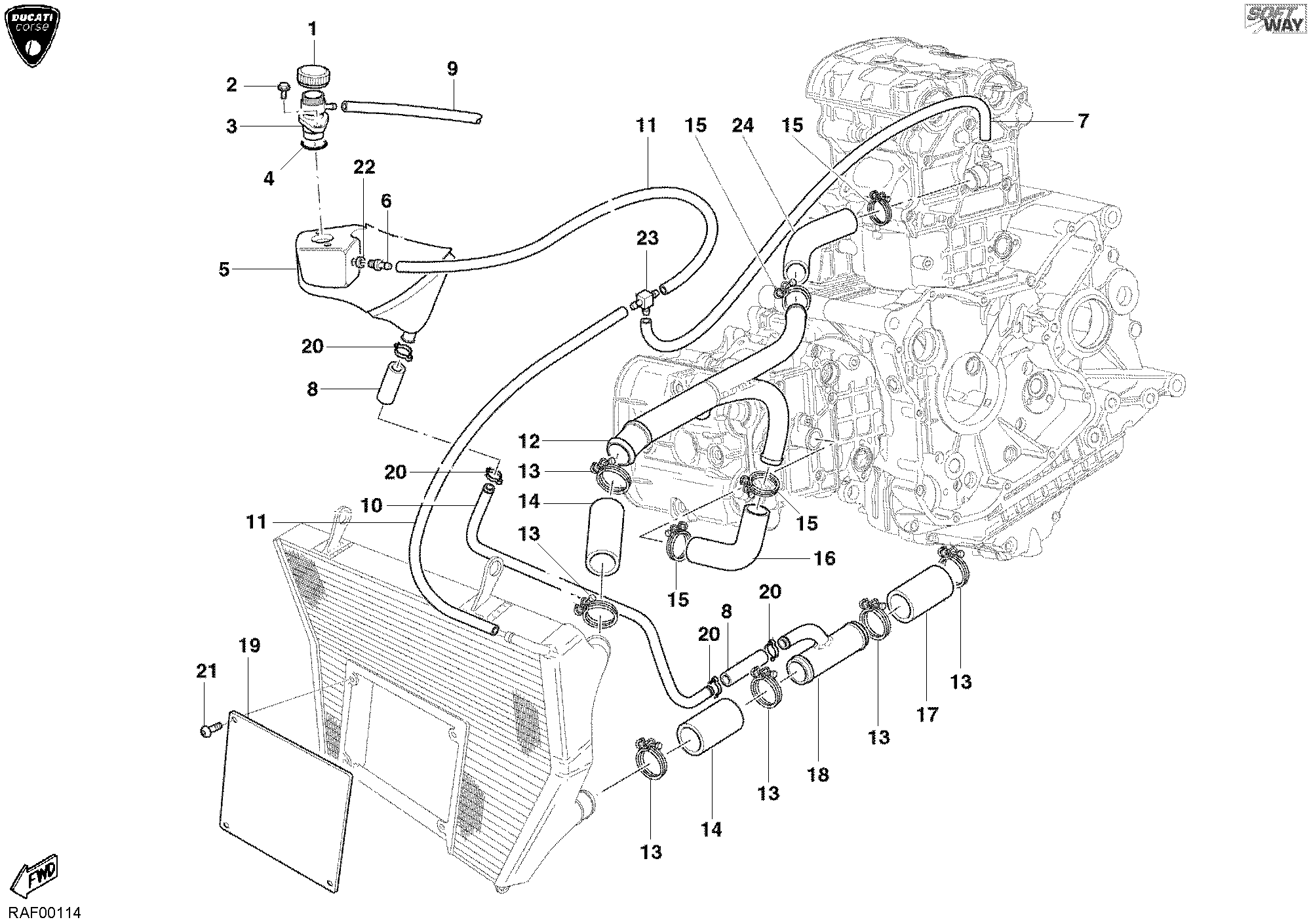

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 89310041B | Bouchon | 1 |
| 2 | 000062725 | Vis | 2 |
| 3 | 66810261B | Goulotte | 1 |
| 4 | 938230119 | Joint torique | 1 |
| 5 | 58510232A | Vase expansion | 1 |
| 6 | 000075360 | Raccord | 1 |
| 7 | 59010671A | Tuyau | 1 |
| 8 | 59012031A | Tuyau | 2 |
| 9 | 59012021A | Tuyau | 1 |
| 10 | 87710821A | Tuyau | 1 |
| 11 | 59012011A | Tuyau | 2 |
| 12 | 87710801B | Tuyau | 1 |
| 13 | 74140981A | Collier | 6 |
| 14 | 80010761A | Tuyau | 2 |
| 15 | 74140971A | Collier | 4 |
| 16 | 80010741A | Tuyau | 1 |
| 17 | 80010841A | Tuyau | 1 |
| 18 | 87710811B | Tuyau | 1 |
| 19 | 24711731A | Protection | 1 |
| 20 | 800050442 | Collier | 4 |
| 21 | 77940081A | Vis | 4 |
| 22 | 42020007A | Joint en cuivre | 1 |
| 23 | 81410641B | Raccord | 1 |
| 24 | 80010751A | Tuyau | 1 |
