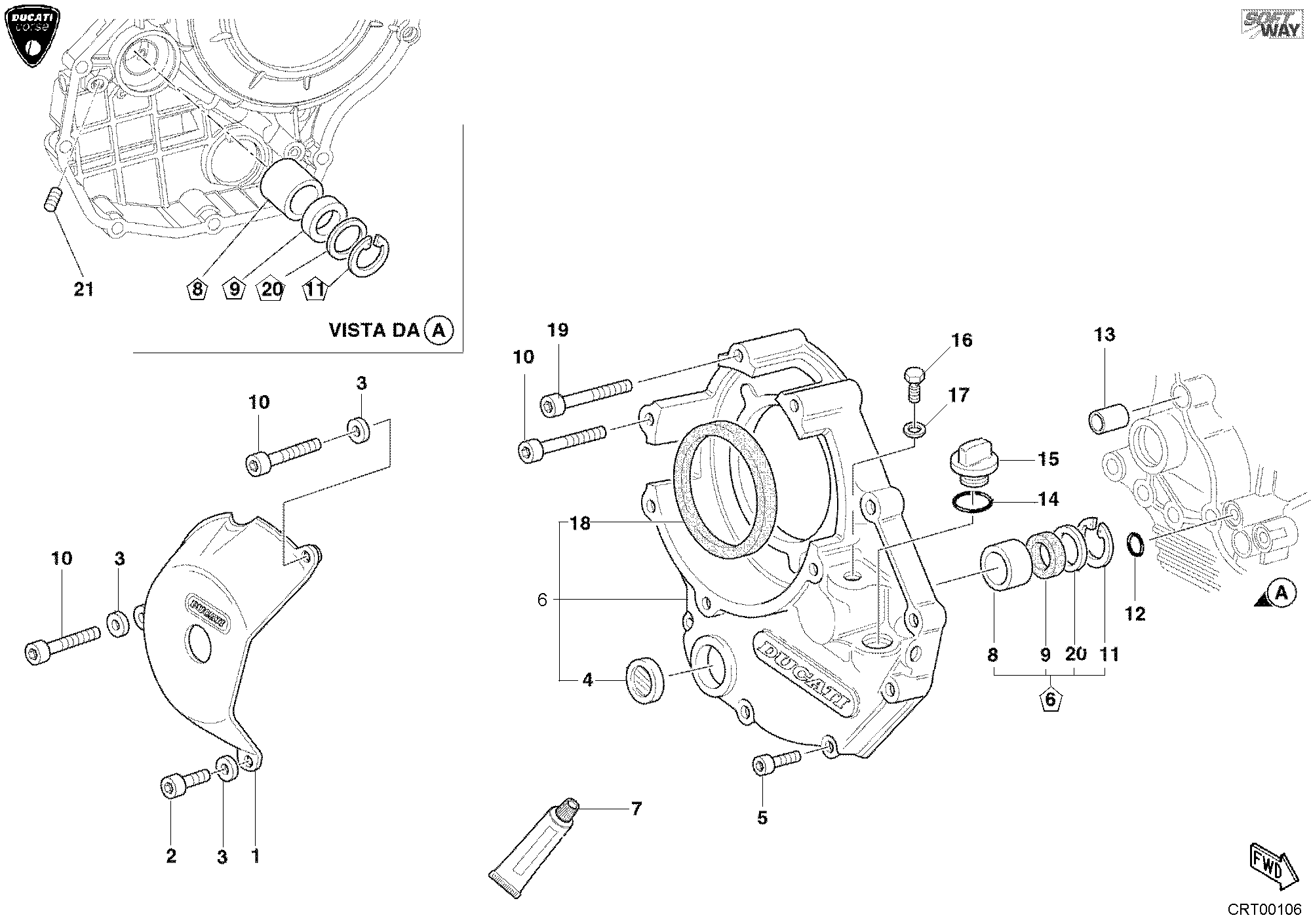

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24310212A | Couvercle protection embrayage | 1 |
| 2 | 77940181A | Vis | 1 |
| 3 | 46240376A | Rondelle elastique 6Mm Din137B | 3 |
| 4 | 25440011A | Hubolt niveau huile | 1 |
| 5 | 77940191A | Vis | 6 |
| 6 | 24320351B | Couvercle embrayage | 1 |
| 7 | 942470014 | Colle liquide | 1 |
| 8 | 066549680 | Douille | 1 |
| 9 | 93040211A | Bague D'Etancheite | 1 |
| 10 | 77940231A | Vis | 3 |
| 11 | 88450131A | Circlip | 1 |
| 12 | 938270114 | Joint torique | 1 |
| 13 | 040049240 | Goujon de référence | 1 |
| 14 | 938232082 | Joint torique | 1 |
| 15 | 89310051A | Bouchon remplacement huile | 1 |
| 16 | 78010201A | Bouchon | 1 |
| 17 | 42020010A | Joint en cuivre 11.9X8.2X2 | 2 |
| 18 | 46340477A | Bague D'Etancheite | 1 |
| 19 | 77940221A | Vis | 1 |
| 20 | 85211351A | Rondelle de butée 20,8X37.8X1 | 1 |
| 21 | 41760113A | Vis sans tête filetée stei M6X8 | 1 |
