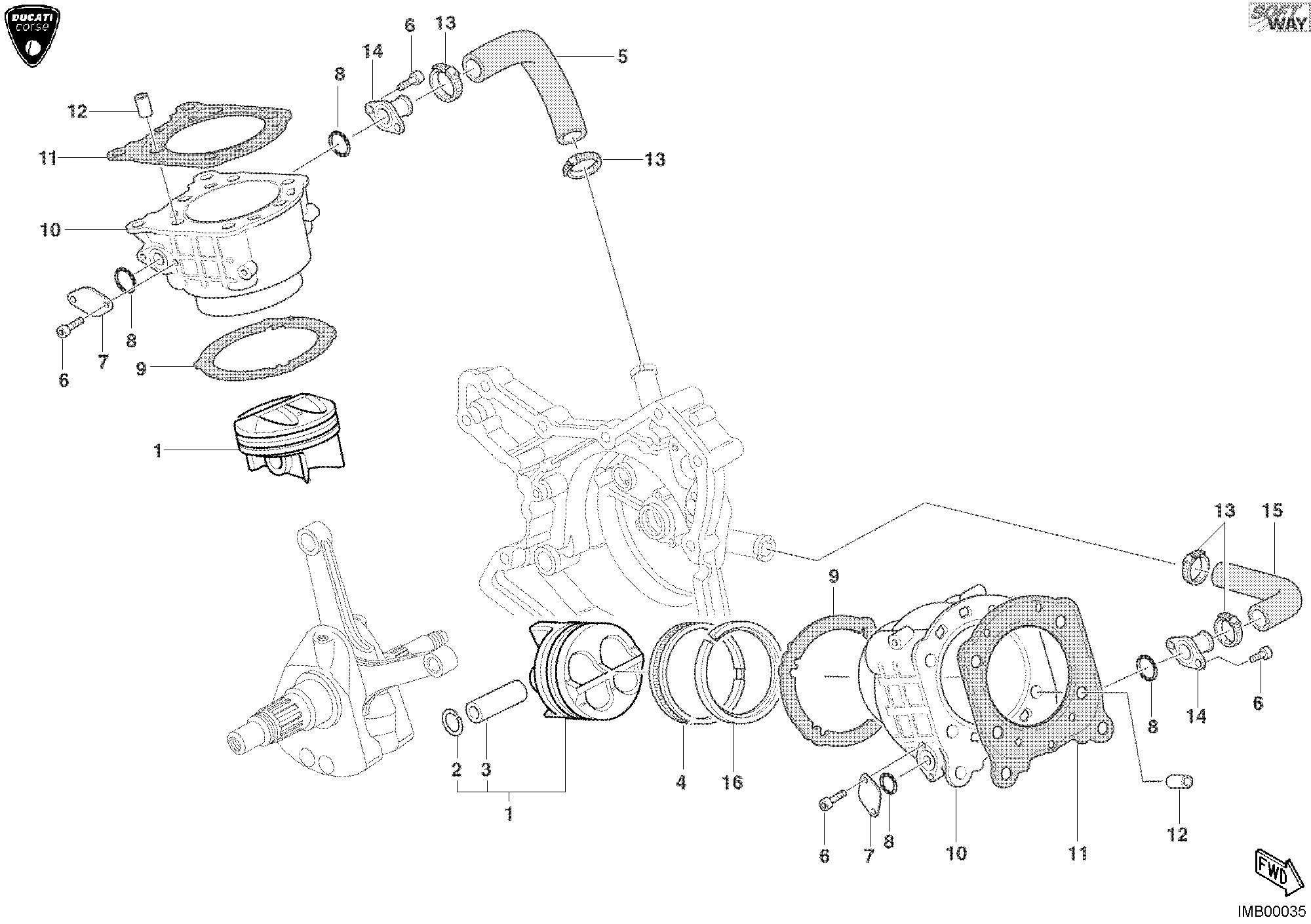

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12220881AA | Piston complet | 2 |
| 2 | 12111011A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110461A | Axe de piston | 2 |
| 4 | 12111041A | Segment racleur D'Huile | 2 |
| 5 | 80010071A | Tuyau entree eau verical | 1 |
| 6 | 77940171A | Vis | 5 |
| 7 | 24711311A | Couvercle | 2 |
| 8 | 88650111A | Joint torique | 4 |
| 9 | 78610651AA | Joint base cylindre 0,2 mm | 2 |
| 9 | 78610651AB | Joint base cylindre 0,25 mm | 2 |
| 9 | 78610651AC | Joint base cylindre 0,3 mm | 2 |
| 9 | 78610651AD | Joint base cylindre 0,35 mm | 2 |
| 9 | 78610651AE | Joint base cylindre 0,4 mm | 2 |
| 9 | 78610651AF | Joint base cylindre 0,48 mm | 2 |
| 10 | 12510603AB | Cylindre vertical | 2 |
| 11 | 78610551B | Joint coulasse | 2 |
| 12 | 71110931A | Douille | 4 |
| 13 | 74140022A | Collier | 4 |
| 14 | 81410811A | Raccord entree eau auxcylindres | 2 |
| 15 | 80010081A | Tuyau entree eau horizontal | 1 |
| 16 | 12111031A | Bague piston | 2 |
