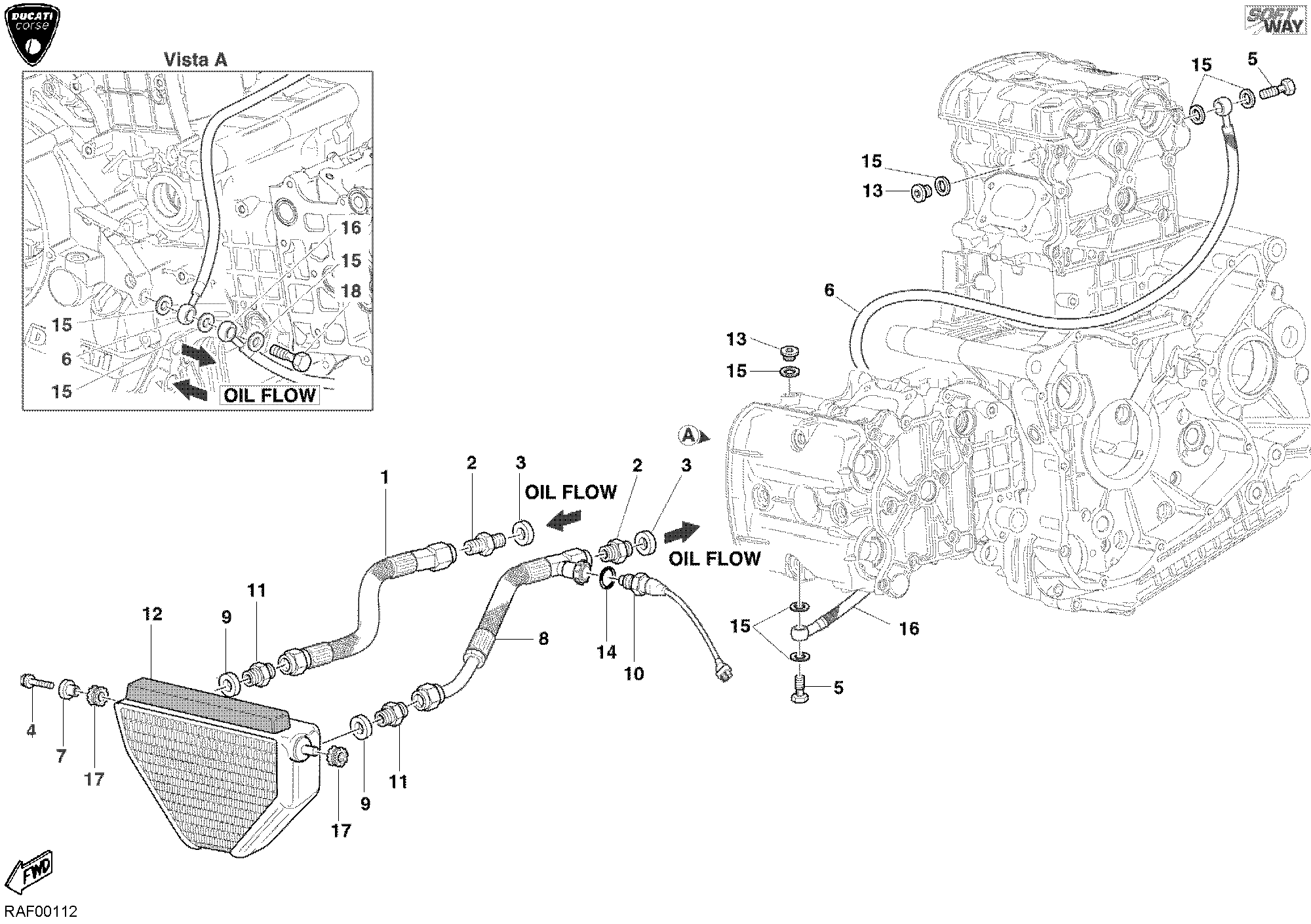

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54910211A | Tuyau de refoulement huile | 1 |
| 2 | 81510053D | Nipple | 2 |
| 3 | 42020064A | Joint aluminium | 2 |
| 4 | 77940101A | Vis | 1 |
| 5 | 77911652A | Vis special | 2 |
| 6 | 54910241A | Tuyau huile culasse verticale | 1 |
| 7 | 000062652 | Entretoise | 1 |
| 8 | 54910221B | Tuyau | 1 |
| 9 | 22020176A | Joint aluminium | 2 |
| 10 | 55210351A | Capteur | 2 |
| 11 | 81510051A | Vis fixation tuyau huile M14X1.5 | 2 |
| 12 | 54840351C | Radiateur à huile | 1 |
| 13 | 78050011A | Bouchon | 2 |
| 14 | 88650151A | Joint torique 8X1 | 1 |
| 15 | 42020010A | Joint en cuivre 11.9X8.2X2 | 9 |
| 16 | 54910231A | Tuyau huile culasse horizontale | 1 |
| 17 | 76410241A | Joint en caoutchouc Anti-Vibration | 2 |
| 18 | 81411211A | Vis | 1 |
