Pincez pour zoomer · touchez une pièce

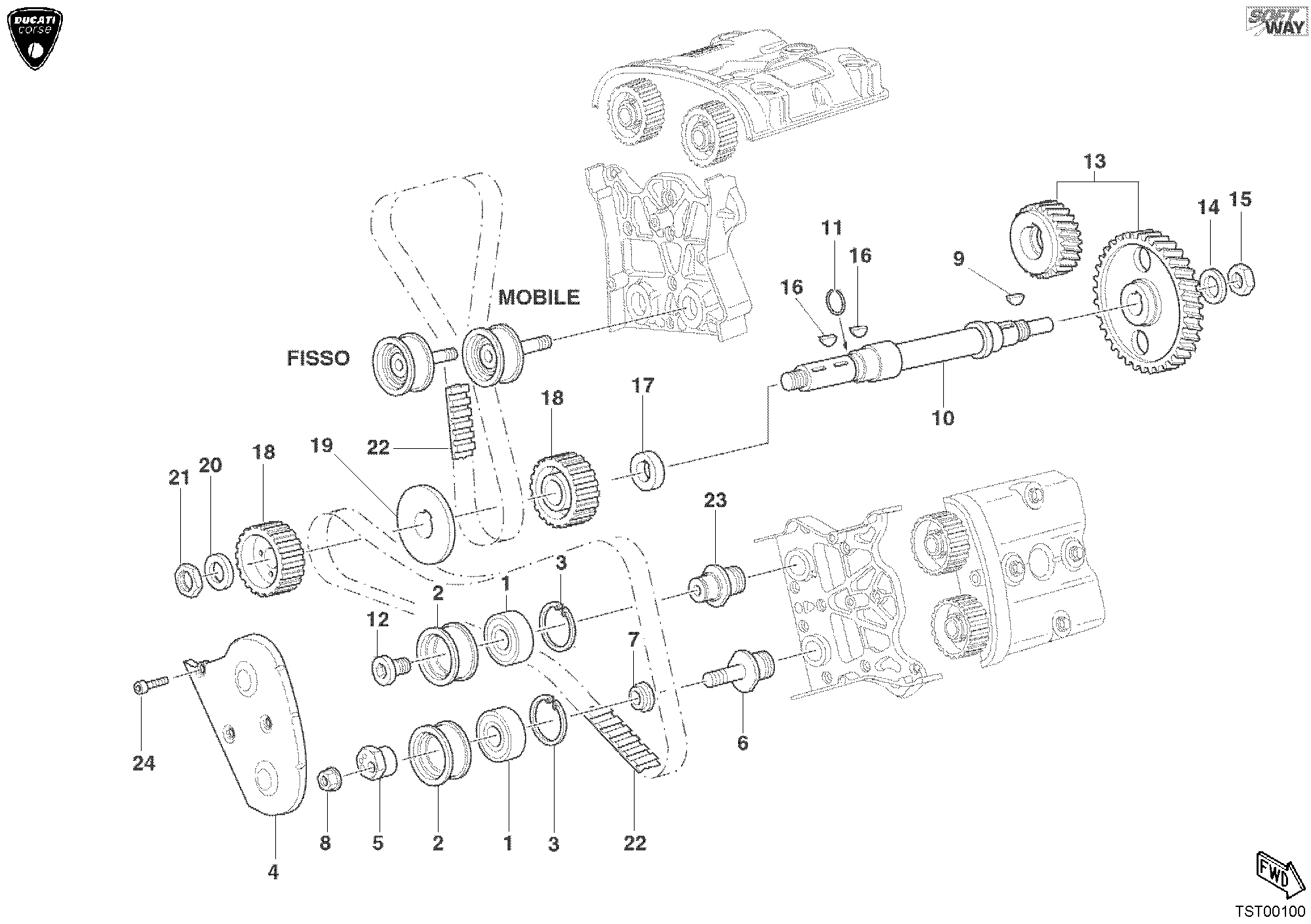

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 751832054 | Roulement 20X42X12 | 4 |
| 2 | 45110182A | Entretoise | 4 |
| 3 | 735033804 | Circlip | 4 |
| 4 | 24510491A | Couvercle | 1 |
| 5 | 45110401A | Excentrique tendeur | 2 |
| 6 | 45110191A | Goujon tendeur mobile | 2 |
| 7 | 71312181A | Entretoise | 2 |
| 8 | 74840062A | Ecrou | 2 |
| 9 | 075529025 | Clé woodruff | 1 |
| 10 | 14710141A | Arbre renvoi distribution | 1 |
| 11 | 88210031A | Bague elastique arrêt | 1 |
| 12 | 77911871A | Vis | 2 |
| 13 | 17120171A | Engranages distribution | 1 |
| 14 | 85110131A | Rondelle blocage | 1 |
| 15 | 012440060 | Écrou M14X1,00X7 | 1 |
| 16 | 741721008 | Clé woodruff 4X5 | 2 |
| 17 | 71610732A | Entretoise | 1 |
| 18 | 25510181B | Poulie de distribution Z 20 | 2 |
| 19 | 85610622A | Rosette division poulies | 1 |
| 20 | 71610722A | Entretoise | 1 |
| 21 | 70350062A | Embout elastique | 1 |
| 22 | 73740124A | Courroie dentee commande distribution | 2 |
| 23 | 45110171A | Goujon tendeur | 2 |
| 24 | 77940181A | Vis | 2 |
